ПКВТ(н)-0-10-300...400 Муфта концевая внутр.уст (комплект для 3-х фаз с наконечниками) ЭРГ
- Компания РКБ гарантирует высокое качество реализуемой продукции. Вся продукция имеет сертификаты соответствия и паспорта качества (ГОСТ Р, ОСТ, ТУ), запросить которые возможно через менеджеров компании.
- РКБ является партнером крупнейших заводов-изготовителей, поэтому в нашем ассортименте только сертифицированный кабель, в том числе аккредитованный ПАО «Россети».
- Предоставляем широкий спектр услуг склада (погрузка и разгрузка кабеля краном, ответственное хранение, перемотка, транспортировка кабеля).
ПКВТ(н)-0-10-300…400 — концевая муфта для внутренней установки (комплект на 3 фазы с наконечниками), ЭРГ
Назначение и расшифровка
ПКВТ(н)-0-10-300…400: П — полимерная, К — концевая, В — внутренняя установка, Т — термоусаживаемая; индекс (н) — исполнение набора; 0 — для помещений (без атмосферного воздействия); 10 — класс напряжения до 10 кВ; диапазон сечений жил — 300…400 мм². Комплект рассчитан на оконцевание трёх фаз и укомплектован кабельными наконечниками.

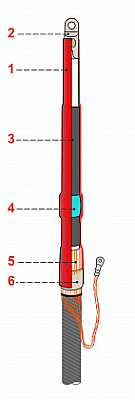

Состав комплекта
- Стресс-контрольные манжеты/трубки — выравнивание поля на срезе полупроводящего слоя, исключение частичных разрядов.
- Фазные изолирующие термоусаживаемые трубки — восстановление диэлектрической прочности изоляции жил.
- Герметизирующие клеевые манжеты — влагобарьер и механическая защита мест разделки.
- Комплект заземления (при необходимости для экранированных/бронированных конструкций) — ленты, проводник, зажимы.
- Наконечники — под сечения 300–400 мм² с соответствующими посадочными параметрами.
- Монтажные материалы — абразив, очистители, маркировка фаз, подробная инструкция.
Область применения
Оконцевание силовых кабелей с изоляцией СПЭ/ПЭ/ПВХ на 6–10 кВ с медными или алюминиевыми жилами 300–400 мм² при подключении к шинам и аппаратуре внутренних установок: КРУ/КРУН, РУ-10 кВ, распределительные щиты, машинные залы, КТП внутри помещений, кабельные галереи и тоннели.
Преимущества
- Готовое решение — наличие наконечников ускоряет монтаж и исключает ошибки подбора.
- Высокая электрическая прочность — эффективный стресс-контроль и качественная герметизация узлов разделки.
- Предсказуемый результат — термоусадочная технология снижает зависимость от инструмента и человеческого фактора.
- Совместимость — для Al/Cu жил, экранированных и неэкранированных кабелей заявленного диапазона.
- Компактность — удобная геометрия для шкафов и ограниченных пространств внутренних РУ.
Рекомендации по выбору и установке
- Подтвердите конструкцию кабеля: материал жил, наличие экрана/брони, толщину изоляции (стандарт/утолщённая).
- Соблюдайте паспортные длины разделки; полупроводящий слой снимается специализированным инструментом без повреждения изоляции.
- Очищайте и обезжиривайте поверхности перед усадкой; усадку ведите от центра к краям до появления ровных клеевых валиков.
- Опрессовку/болтовое присоединение наконечников выполняйте по карте режимов; контролируйте соосность и отсутствие надрезов жил.
- После сборки выполните измерение Rиз, визуальный контроль, проверку момента затяжки контактных соединений.
Родительская категория
Больше исполнений для разных условий и сечений — в разделе муфты кабельные концевые.
Условия продажи
Концевые муфты для внутренней установки поставляются компанией РКБ и соответствуют действующим ТУ/ГОСТ, что подтверждено сертификатами. Актуальные цены и сроки уточняйте у менеджера: на стоимость влияют класс напряжения, состав комплекта (наличие заземления, тип наконечников), конструкция подключаемого кабеля и объём партии.
Для быстрого оформления заказа позвоните по телефону, указанному на сайте, либо отправьте заявку через форму — специалист уточнит спецификацию (тип кабеля, присоединительная арматура, требуемая длина разделки) и согласует поставку.
