Кабель ППГнг-HF-П

ППГнг-HF-П – силовые кабели с плоским сечением, медными токопроводящими жилами в полимерной безгалогенной композиции. Они могут применяться для подключения стационарных установок в местах с массовым скоплением людей, в помещениях с большим количеством компьютерной техники.

Изделия используются в системах напряжением до 0,66 и 1 кВ частотой 50 Гц, могут прокладываться внутри помещений без риска механических повреждений кабельной продукции.

Как выбрать кабель ППГнг-HF-П

При выборе кабеля требуется учитывать сечение, число жил, номинальное напряжение подключаемой электротехнической установки, максимальный ток нагрузки и условия эксплуатации – рабочую и монтажную температуру, особенности прокладки изделий по трассе.

Расшифровка кабеля ППГнг-HF-П

• П – изоляция из полимерной композиции на основе полиолефинов.
• П – оболочка из безгалогенной полимерной композиции низкой пожарной опасности.
• Г – «голый», защитный покров отсутствует.
• нг – не распространяет горение.
• HF – не содержит галогенов, не выделяет коррозионно-активных газообразных веществ при горении и тлении.
• П – плоское сечение, медные жилы расположены в одной плоскости параллельно друг другу.

Также в маркировке может указываться индекс «ХЛ», означающий хладостойкое исполнение изделия, возможность применения в северных регионах с температурой до -60°С, «Т» - тропическое исполнение, стойкость к плесневым грибам.

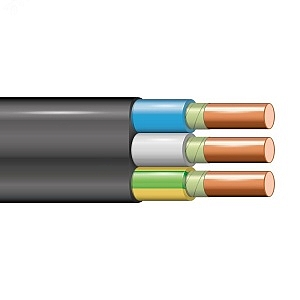

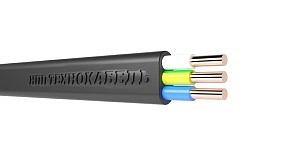

Конструкция кабеля ППГнг-HF-П

1. Жилы – медные однопроволочные или многопроволочные, 1, 2 класса по ГОСТ 22483. Форма жил – круглая, секторная. Число жил – от 1 до 5, номинальное сечение – от 1,5 до 100 мм2.
2. Изоляция – полимерная композиция низкой пожарной опасности, не содержащая галогенов. Предусмотрена цветовая маркировка в виде продольной полосы шириной не менее 1 мм или сплошная. Нулевые жилы имеют синий цвет, заземление – желто-зеленый. Изолированные жилы расположены в одной плоскости.
3. Внутренняя оболочка – полимерная безгалогенная композиция.
4. Наружная оболочка – полимерная композиция, не содержащая галогенов. Цвет – черный.

Область применения кабеля ППГнг-HF-П

• Подключение стационарных приборов. Передача и распределение электроэнергии в стационарных установках с номинальным переменным напряжением 0,66 и 1 кВ частотой до 50Гц.
• Общественные помещения. Кабели могут применяться для создания электрической проводки в офисных помещениях с большим количеством техники, в больницах, школах, торговых центрах, в метро, где нет риска механического повреждения изделий.
• Атомные станции. Возможна прокладка вне гермозоны в системах АС класса 3, 4, по НП-001-15 ТУ 16.К71-304-2001.
• Разноуровневые трассы. Кабели могут протягиваться по горизонтальным, вертикальным участкам без ограничения по разности уровня.

Технические характеристики кабеля ППГнг-HF-П

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Температура окружающей среды при монтаже – не ниже -15°С. При более низких температурах требуется предварительный нагрев кабеля для придания ему пластичности.
• Допустимый нагрев при эксплуатации – до +70°С.
• Допустимый нагрев в режиме перегрузки – до +90°С, до 8 часов в сутки, общее время за весь период эксплуатации – 1000 часов.
• Допустимая температура жил при КЗ – до +250°С в течение не более 5 секунд.
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.1.2.1.
• Максимальный монтажный радиус – 10 наружных диаметров кабеля.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
• Климатическое исполнение – категория В, 1-5 по ГОСТ 15150.

ГОСТ ППГнг-HF-П

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ППГнг-HF-П

• ППГнг(А)-FRHF-П – с медными жилами, изоляцией и оболочкой из безгалогенной полимерной композиции, без защитного покрова, огнестойкий, не распространяет горения при пучковой прокладке. Плоское сечение.
• ППГнг – с медными жилами, с изоляцией и оболочкой из полимерной композиции, без защитного покрова, не распространяет горения.
• ППГнг-HF – с медными жилами, с изоляцией и оболочкой из безгалогенной полимерной композиции, без защитного покрова, не распространяет горения.
• ППГнг(А) – с медными жилами, с изоляцией и оболочкой из полимерной композиции, без защитного покрова, не распространяет горения при пучковой прокладке.
• ППГнг-П – с медными жилами, с изоляцией и оболочкой из полимерной композиции, без защитного покрова, не распространяет горения. Плоское сечение.

Производители кабеля ППГнг-HF-П

• ВеЛесКаб
• ИВКЗ
• Кабэкс
• Конкорд
• Лептон
• Рыбинсккабель
• Технокабель
• Цветлит

Кабель ППГнг-HF-П от компании РКБ

В компании РКБ можно купить кабели ППГнг-HF-П с плоским сечением для подключения стационарных установок напряжением до 1 кВ при прокладке на трассах без ограничения по уровню.

Все изделия прошли заводской контроль качества, приемо-сдаточные испытания, соответствуют требованиям действующих нормативных стандартов. Кабели марки ППГнг-HF-П отличаются прочностью, надежностью, длительным сроком эксплуатации, могут изгибаться при монтаже на радиус, равный 10 диаметрам.
