Кабель ПвБШв

Кабель ПвБШв в Санкт-Петербурге

ПвБШв – силовые кабели, предназначенные для одиночной прокладки в системах с напряжением 0,66 и 1 кВ. Они имеют медные токопроводящие жилы в полиэтиленовой сшитой изоляции, герметичную наружную оболочку в форме шланга из ПВХ пластиката.

Кабели марки ПвБШв могут применяться в грунте, в кабельных сооружениях, в производственных помещениях, в воздухе. Они отличаются теплостойкостью, высокими изоляционными свойствами, низким влагопоглощением. Броня наложена спирально из двух оцинкованных лент, защищает изделия от механических повреждений.

Как выбрать кабель ПвБШв

При выборе кабелей нужно учитывать основные технические характеристики продукции, рабочее напряжение электротехнических установок. Важно правильно выбрать сечение и число токопроводящих жил, максимальный ток нагрузки, учесть климатическое исполнение, категорию размещения, монтажный радиус и прочие характеристики.

Расшифровка кабеля ПвБШв

  • Пв – изоляция жил из сшитого полиэтилена.
  • Б – броня из стальных оцинкованных лент.
  • Шв – защитный шланг из ПВХ пластиката.

В маркировке отсутствует «А», это означает, что жилы – медные. После буквенного обозначения идет числовое, показывающее, сколько жил в кабеле, и какое у них сечение.

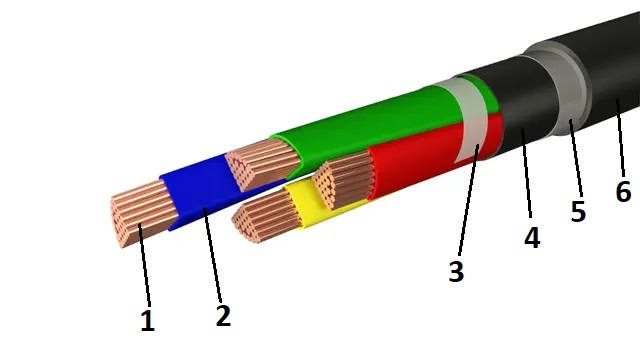

Конструкция кабеля ПвБШв

Конструкция кабеля ПвБШв
  1. Медные жилы, многопроволочные и однопроволочные, круглой или секторной формы, 1 и 2 класса гибкости по ГОСТ 22483-2012. Число жил – от 1 до 5. Сечение круглых однопроволочных жил – от 1,5 до 50 мм2, многопроволочных круглых – от 16 до 630 мм2, секторных – от 25 до 400 мм2.
  2. Изоляция жил из сшитого полиэтилена. Номинальная толщина – от 0,7 до 2,4 мм. Изолированные жилы скручены.
  3. Заполнение пространства между токопроводящими жилами поливинилхлоридом или невулканизированной резиновой смесью для придания круглой формы кабеля. Обмотка для секторных жил.
  4. Подушка из полиэтилена. Толщина – от 1,0 до 1,6 мм.
  5. Броня из двух стальных оцинкованных лент, наложенных с перекрытием зазоров между витками нижней ленты с помощью верхней. Толщина – от 0,2 до 0,5 мм.
  6. Защитная оболочка – герметичный шланг из ПВХ пластиката. Номинальная толщина – от 1,8 до 3,1 мм.

Область применения кабеля ПвБШв

  • Подключение стационарных установок. Используются для передачи и распределения электроэнергии в стационарных электротехнических устройствах на номинальное переменное напряжение 0,66 и 1 кВ, постоянное напряжение – 1,4 кВ.
  • Разноуровневые трассы. Допускается протяжка по вертикальным, горизонтальным участкам трассы, под наклоном, без ограничения по разности уровней.
  • Одиночная прокладка. Кабели не распространяют горение при одиночной прокладке в кабельных сооружениях и в помещениях. Групповое расположение допускается, если предусмотреть пассивную огнезащиту.
  • Электросети переменного напряжения с заземленной или изолированной нейтралью. Длительность эксплуатации в режиме однофазного КЗ на землю не превышает 8 часов, общий период работы – не более 125 часов за год.
  • Подземная прокладка. Возможна протяжка в траншеях с разным уровнем коррозионной активности грунта, при наличии блуждающих токов, механических нагрузок, без растягивающих усилий.
  • Кабельные сооружения. Кабели используются в производственных, сухих и сырых помещениях. Возможно уличное размещение без значительных механических повреждений.

Технические характеристики кабеля ПвБШв

  • Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц переменное, 1,4 кВ – постоянное.
  • Температура эксплуатации – от -50 до +50°С.
  • Монтажная температура окружающей среды без нагрева провода – не ниже минус 15°С.
  • Длительно-допустимый нагрев токопроводящих жил – до +90°С,
  • Максимальная температура жил в режиме перегрузки – до +130°С.
  • Максимальная температура жил при коротком замыкании – до +250°С в течение 4 секунд.
  • Минимальный радиус гиба одножильных кабелей – 10 наружных диаметров.
  • Минимальный радиус гиба многожильных кабелей – 7,5 наружных диаметров.
  • Строительная длина – от 200 до 450 метров.
  • Сопротивление изоляции – не менее 150 МОм*км.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Прочность изоляции при разрыве – 12,5 Н/мм.
  • Климатическое исполнение – УХЛ и Т, категория 1 и 5 по ГОСТ 15150.

ГОСТ ПвБШв

  • ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля ПвБШв

  • ПвБбШвз – с медными жилами, изоляцией из сшитого полиэтилена, защитным шлангом из ПВХ. Бронированный, без подушки, с заполнением.
  • ПвБШвз – с медными жилами, изоляцией из сшитого полиэтилена, защитным шлангом из ПВХ. Бронированный, с заполнением.
  • ПвБбШв – с медными жилами, с изоляцией из сшитого полиэтилена, с защитным шлангом из ПВХ. Бронированный, без подушки.
  • ПвБШпг – с медными жилами, изоляцией и защитным шлангом из сшитого полиэтилена. Герметизированный, бронированный.
  • ПвБбШнг – с медными жилами, с изоляцией из сшитого полиэтилена, защитным шлангом из ПВХ пониженной горючести. Бронированный, без подушки, не распространяет горения при пучковой прокладке.
  • ВБШв – с медными жилами, изоляцией из ПВХ пластиката, броня из двух стальных лент, защитный покров – выпрессованный ПВХ-шланг.
  • ПвБШв-LS – с медными жилами, с изоляцией из сшитого полиэтилена, с защитным шлангом из ПВХ. Бронированный, с низким выделением дыма и огня при горении, тлении.

Производители кабеля ПвБШв

  • Агрокабель
  • Кавказкабель
  • Рыбинсккабель
  • Сарансккабель
  • Севкабель
  • СКТ ГРУПП
  • ТОМСККАБЕЛЬ
  • Эм-кабель
  • Энергия Кабельный Завод

Кабель ПвБШв от компании РКБ

В компании РКБ можно купить кабели ПвБШв с круглым сечением, медными токопроводящими жилами для подключения стационарных систем напряжением 0,66 и 1 кВ. При изготовлении применяются качественные материалы, продукция проходит многоступенчатый контроль качества, проверку параметров предельным переменным напряжением.

Кабели марки ПвБШв имеют сертификаты, отличаются длительным сроком службы, прочностью, надежностью. Они могут прокладываться во внутренних электроустановках, в кабельных сооружениях, в земле. Характеризуются надежностью, возможностью прокладки при механических нагрузках без растягивающих усилий.
