ПКНТ(н)-О-10-500…630 — концевая муфта (комплект для 3 фаз), ЭРГ
Назначение и расшифровка
ПКНТ(н)-О-10-500…630: П — полимерная, К — концевая, Н — наружная установка, Т — термоусаживаемая; индекс (н) указывает на исполнение для атмосферы (уличный монтаж), О — повышенная погодостойкость (увеличенный путь утечки, УФ-стойкие материалы). Класс напряжения — до 10 кВ, допустимые сечения жил — 500…630 мм². Комплект рассчитан на оконцевание трёх фаз.

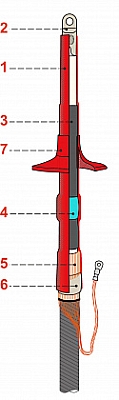

Состав комплекта и элементы
- Стресс-контрольные манжеты/трубки — выравнивание электрического поля в зоне среза полупроводящего слоя, предотвращение частичных разрядов.
- Фазные изолирующие термоусаживаемые трубки — восстановление диэлектрической прочности каждой жилы.
- Погодозащитные юбки (зонты) — формируют увеличенный путь утечки для надежной работы на открытом воздухе.
- Герметизирующие клеевые манжеты и мастики — влагозащита узлов разделки, герметизация вводов/стыков.
- Комплект заземления (для кабелей с экранами/бронировкой) — медные ленты, проводник, зажимы.
- Монтажный набор — абразив, очистители, маркировка фаз, детальная инструкция по установке.
- Кабельные наконечники — по комплектации; при необходимости подбираются под 500–630 мм² и требуемый диаметр отверстий под шины/аппаратуру.
Область применения
Оконцевание силовых кабелей с изоляцией из СПЭ/ПЭ/ПВХ на 6–10 кВ с алюминиевыми или медными жилами большого сечения 500–630 мм². Применение: трансформаторные подстанции, распределительные пункты, открытые ВРУ, эстакады и опоры, участки КЛ на открытом воздухе, вводы в наружные шкафы и КТП.
Преимущества
- Максимальная стойкость наружной установки — УФ- и атмосферостойкие материалы, ребристые юбки, повышенный путь утечки.
- Высокая электрическая прочность — эффективный стресс-контроль и герметизация критических зон.
- Оперативный монтаж — термоусадочная технология сокращает время работ, не требует редкого специнструмента.
- Широкая совместимость — Al/Cu жилы, экранированные/неэкранированные конструкции, разные типы оболочек.
- Надёжность на больших сечениях — оптимизированная геометрия и комплектующие для 500–630 мм².
Рекомендации по выбору и установке
- Подтвердите конструкцию кабеля (материал жил, экран/броня, толщина изоляции) и класс напряжения 6–10 кВ.
- Соблюдайте паспортные длины разделки, аккуратно удаляйте полупроводящий слой, поверхности очищайте и обезжиривайте.
- Усадку элементов ведите от центра к краям до появления равномерных клеевых валиков.
- Подбирайте наконечники по сечению 500–630 мм² и посадочным размерам присоединяемого оборудования, используйте рекомендованные режимы опрессовки/болтовые решения.
- После сборки выполните измерение Rиз, визуальный контроль герметичности, правильность маркировки фаз и состояния юбок.
