ПКВТ(н)-О-10-500…630 — концевая муфта (комплект на 3 фазы, с наконечниками), ЭРГ
Назначение и расшифровка
ПКВТ(н)-О-10-500…630: П — полимерная, К — концевая, В — для внутренней установки, Т — термоусаживаемая; индекс (н) — исполнение набора; литера О — повышенная электрическая прочность/увеличенный путь утечки. Класс напряжения — до 10 кВ, диапазон сечений жил — 500…630 мм². Комплект рассчитан на оконцевание трёх фаз и укомплектован кабельными наконечниками под заявленный диапазон сечений.

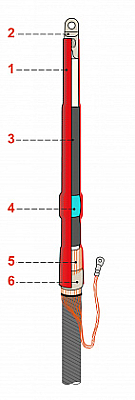

Состав комплекта
- Стресс-контрольные элементы (манжеты/трубки) — выравнивание поля на срезе полупроводящего слоя, предотвращение частичных разрядов.
- Фазные изолирующие термоусаживаемые трубки — восстановление диэлектрической прочности изоляции жил.
- Герметизирующие клеевые манжеты и мастики — влагозащита зон разделки и примыканий оболочек.
- Комплект заземления (для экранированных/бронированных конструкций) — ленты, проводник, зажимы.
- Кабельные наконечники — под сечения 500–630 мм² с соответствующими посадочными параметрами.
- Монтажные материалы — абразив, очистители, маркировка фаз, инструкция по сборке.
Область применения
Оконцевание силовых кабелей с изоляцией СПЭ/ПЭ/ПВХ на 6–10 кВ с медными или алюминиевыми жилами 500–630 мм² при подключении к сборным шинам и аппаратуре внутренних установок: КРУ/КРУН, распределительные устройства 10 кВ, вводы в шкафы РУ, машинные залы и кабельные галереи.
Преимущества
- Готовое решение — наличие подходящих наконечников ускоряет монтаж и исключает ошибки подбора.
- Высокая электрическая прочность — эффективный стресс-контроль и увеличенный путь утечки версии «О».
- Предсказуемый монтаж — термоусадочная технология снижает зависимость от инструмента и человеческого фактора.
- Совместимость — для Al/Cu жил, экранированных/бронированных и неэкранированных кабелей заявленного диапазона.
- Надёжная герметизация — клеевые слои обеспечивают влагозащиту в узлах разделки.
Рекомендации по выбору и установке
- Подтвердите конструкцию кабеля (материал жил, экран/броня, толщина изоляции), класс напряжения 6–10 кВ.
- Соблюдайте паспортные длины разделки; полупроводящий слой снимается специнструментом без повреждения основной изоляции.
- Перед усадкой очищайте и обезжиривайте поверхности; усадку выполняйте от центра к краям до формирования ровных клеевых валиков.
- Опрессовку/болтовое соединение наконечников выполняйте по карте режимов, контролируйте соосность и отсутствие надрезов жил.
- После сборки проведите измерение Rиз, визуальный контроль и проверку момента затяжки контактных соединений.
