Кабель АКВВГ в Санкт-Петербурге

АКВВГ - контрольный кабель с алюминиевыми токопроводящими жилами, используемый для присоединения электротехнических установок с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц.

Применяется для прокладки электрических сетей в жилых и коммерческих зданиях, а также на промышленных объектах. Кабель АКВВГ отличается долгим сроком службы, гибкостью.

Как выбрать кабель АКВВГ

При выборе продукции учитывается номинальное напряжение электроустановки, условия эксплуатации и монтажа, максимальный ток нагрузки, величину электрического сопротивления кабеля. Нужно правильно выбрать сечение, число токопроводящих жил – от этого зависят основные характеристики изделия.

Расшифровка кабеля АКВВГ

• А – алюминиевые токопроводящие жилы.
• К – кабель контрольный.
• В – изоляция из поливинилхлоридного пластиката.
• В – оболочка из ПВХ пластиката.
• Г – без защитного покрова.

После буквенного обозначения указывается цифровое, показывающее число токопроводящих жил, их сечение. Если есть индекс «ХЛ», то кабель предназначен для северных регионов, способен выдерживать пониженную температуру.

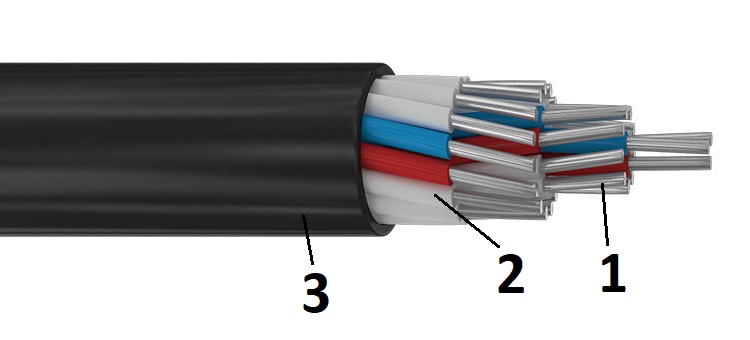

Конструкция кабеля АКВВГ

1. Жилы – алюминиевые, круглой формы, класс 1 по ГОСТ 22483-2012. Число жил – от 4 до 37, сечение – от 1,5 до 16 мм².
2. Изоляция – поливинилхлорид низкой горючести, номинальная толщина – от 0,6 до 0,9 мм.
   Изолированные жилы скручены, в каждом повиве предусмотрена «счетная пара», представляющая собой красную и синюю жилы. Красная – направляющая, синяя – счетная, остальные – белые. Маркировка – сплошная, цветовая, либо цифровая. При цифровой маркировке расстояние между цифрами составляет не более 35 мм.
   Поверх изолированных жил может накладываться разделительный слой – пленка ПЭТ или полиамидная пленка, кабельная бумага. Он применяется, если есть опасность прилипания оболочки к изоляции.
3. Наружная оболочка – поливинилхлоридный пластикат. Номинальная толщина – от 1,5 до 1,9 мм.

Область применения кабеля АКВВГ

• Подключение стационарных установок. Неподвижное подключение электротехнических устройств и аппаратов с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц. Допускается работа при постоянном напряжении сети 1 кВ.
• Одиночная прокладка. Групповая допускается в наружных электроустановках и в помещениях с пассивной огнезащитой.
• Внутренняя прокладка. Кабели могут прокладываться в помещениях разного назначения, в каналах, туннелях. Не допускаются механические воздействия на изделия.
• Наружная прокладка. Допускается прокладка на открытом воздухе и в траншеях при обеспечении дополнительной защиты от повреждений.

Технические характеристики кабеля АКВВГ

• Номинальное напряжение – 0,66 кВ переменного тока частотой 100 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура – не ниже -15°С, в противном случае требуется предварительный нагрев кабеля для повышения его гибкости.
• Допустимый рабочий нагрев – до +70°С.
• Минимальный монтажный радиус – 3 наружных диаметра при диаметре кабеля до 10 мм, 4 – при диаметре 10-25 мм, 6 – при диаметре более 25 мм.
• Класс пожарной опасности по ГОСТ 31565 – О1.8.2.5.4
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Сопротивление изоляции при температуре 20°С – не менее 6-9 Мом*км.
• Климатическое исполнение – УХЛ, 1-5 категории по ГОСТ м15150.

ГОСТ АКВВГ

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля АКВВГ

• АКВВГнг-LS – контрольный кабель с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С низким выделением дыма и газа при тлении.
• АКВВГзнг – контрольный кабель с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С заполнением, для электроустановок с уплотнением при вводе.
• АКВВГз – контрольный кабель с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова. С заполнением, для электроустановок с уплотнением при вводе.
• АКВВГнг – контрольный кабель с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова.
• КВВГнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова.

Производители кабеля АКВВГ

• Агрокабель
• ИНРО
• Кольчугино
• НЕ УКАЗАН
• ЭНЕРГОКОМПЛЕКТ МФ

Кабель АКВВГ от компании РКБ

В компании РБК можно купить кабели АКВВГ для электросетей с номинальным напряжением переменного тока до 0,66 частотой 100 Гц. Все изделия прошли заводские испытания, многоступенчатый контроль качества, проверку изоляционных характеристик, соответствуют заявленным техническим требованиям.

Кабели марки АКВВГ могут прокладываться в кабельных сооружениях, внутри помещений при одиночной прокладке. Для изготовления продукции используются только качественные материалы, обеспечивающие надежность и долговечность изделий.
