Кабель АПвБбШв в Санкт-Петербурге

АПвБбШв – силовые кабели, используемые для одиночной прокладки в электросетях с переменным напряжением до 1 кВ частотой 50 Гц в регионах с умеренным и холодным климатом.

Они отличаются высокой прочностью, надежностью, имеют изоляцию из силанольносшитого полиэтилена, благодаря чему сохраняют работоспособность при высоком нагреве токопроводящих жил. Броня защищает изделия от механических повреждений.

Как выбрать кабель АПвБбШв

При выборе кабелей нужно учитывать номинальное напряжение подключаемой установки – оно должно быть не более 1 кВ. Важно правильно выбрать количество токопроводящих жил, их сечение – от этого зависит электрическое сопротивление изделий, максимальный ток нагрузки и т.п.

Расшифровка кабеля АПвБбШв

• А – алюминиевые жилы.
• Пв – изоляция жил из сшитого полиэтилена.
• Бб – броня из стальных оцинкованных лент без подушки под броней.
• Шв – защитный покров в виде выпрессованного шланга из ПВХ пластиката.

После буквенной маркировки может стоять индекс «Т», указывающий на тропическое исполнение продукции, стойкость к плесневым грибам, индекс «ХЛ» – хладостойкое исполнение для северных регионов с температурой до -60°С.

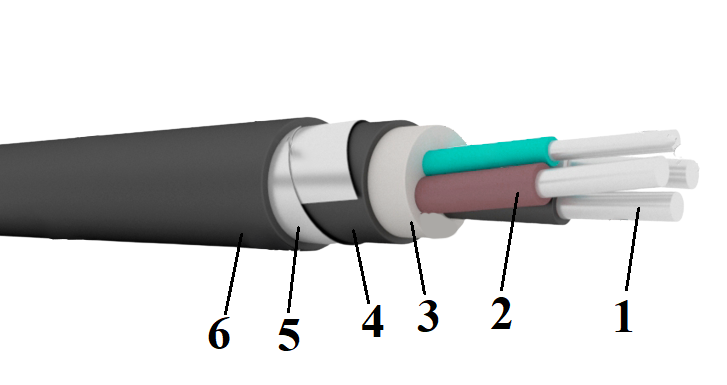

Конструкция кабеля АПвБбШв

1. Жилы – алюминиевые, одно- и многопроволочные, круглой или секторной формы. Класс – 1 и 2 по ГОСТ 22483. Число жил – от 1 до 5.

   Жилы круглой формы, однопроволочные, имеют сечение от 2,5 до 240 мм², многопроволочные – от 25 до 1000 мм². Жилы секторной формы выпускаются сечением от 25 до 400 мм².

2. Изоляция – сшитый полиэтилен. Предусмотрена цветовая маркировка жил сплошным цветом или продольными линиями шириной 1 мм в соответствии с ГОСТ 31996. Нулевая жила – синяя, заземляющая – желто-зеленая. Допускается цифровая маркировка жил сечением более 70 мм².
3. Заполнение промежутков между изолированными жилами поливинилхлоридным пластикатом или невулканизированной резиновой смесью для придания кабелю круглой формы.
4. Поясная изоляция – поливинилхлорид толщиной 0,9 мм, слой из двух ПВХ лент и двух слоев крепированной бумаги, общая толщина – 1,1 мм.
5. Броня – две стальные оцинкованные ленты толщиной не менее 0,3 мм. Подушка под броней отсутствует. Броня опоясывает кабель без зазоров, верхняя лента перекрывает зазоры нижней.
6. Защитная оболочка – шланг из ПВХ пластиката. Толщина – от 1,8 до 2,6 мм.

Область применения кабеля АПвБбШв

• Стационарные установки. Передача и распределение электроэнергии в стационарных электротехнических установках на напряжение переменного тока до 1 кВ номинальной частотой 50 Гц.
• Разноуровневые трассы. Могут прокладываться по вертикальным, горизонтальным участкам без учета перепада уровней, высота над уровнем моря – 4300 метров.
• Электрические сети с заземленной или изолированной нейтралью. Длительность работы при КЗ на землю – не более 8 часов. Общая продолжительность – 125 часов за год.
• Прокладка в земле. Кабели предназначены для прокладки в почве с любым уровнем коррозионной активности, в специальных кабельных сооружениях, траншеях и шахтах. Допускается присутствие блуждающих токов, механическая нагрузка без растягивающих усилий.
• Прокладка электрических сетей на открытом воздухе. Кабели могут прокладываться в воздухе при опасности механических повреждений в ходе эксплуатации.
• Прокладка в кабельных сооружениях. Используются для прокладки в сухих или сырых помещениях, каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях
• Одиночная прокладка. Групповая допускается только в наружных электроустановках и производственных помещениях при наличии пассивной огнезащиты.

Технические характеристики кабеля АПвБбШв

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц, постоянного – 2,4 кВ.
• Температура эксплуатации – от -50 до +50°С. Монтаж без предварительного нагрева возможен при температуре окружающей среды не ниже -15°С.
• Допустимый нагрев токопроводящей жилы – до +90°С.
• Нагрев жил в режиме перегрузки – до +130°С. Длительность нагрева – 8 часов в течение суток. За весь срок – 1000 часов.
• Максимальный нагрев жил по КЗ – до +250°С в течение 4 секунд, по условию невозгорания при КЗ – до +400°С.
• Сопротивление изоляции – не менее 150 МОм*км.
• Минимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм²;
• Прочность изоляции и оболочки при разрыве – не менее 12,5 Н/мм.
• Климатическое исполнение – УХЛ и Т, категория 1 и 5 по ГОСТ 15150.
• Класс пожарной опасности – О1.8.2.5.4.

ГОСТ АПвБбШв

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АПвБбШв

• АПвБбШвз – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, бронированный стальными лентами, без подушки, с защитным шлангом из выпрессованного ПВХ пластиката, с заполнением.
• АПвБбШпз – с алюминиевыми жилами, бронированный стальными лентами, без подушки, с изоляцией и защитным шлангом из сшитого полиэтилена, с заполнением.
• АПвБбШпг – с алюминиевыми жилами, бронированный стальными лентами, без подушки, с изоляцией и защитным шлангом из сшитого полиэтилена, герметизированный.
• АВБбШвнг – с алюминиевыми жилами, изоляцией из ПВХ пластиката, броней из оцинкованных лент, без подушки, с защитным шлангом из выпрессованного ПВХ пластиката, не распространяет горение при одиночной прокладке
• АВБбШв – с алюминиевыми жилами, изоляцией из ПВХ пластиката, броней из оцинкованных лент, без подушки, с защитным шлангом из выпрессованного поливинилхлорида.

Производители кабеля АПвБбШв

• КАМСКИЙ КАБЕЛЬ
• Москабель
• Сарансккабель
• ТОМСККАБЕЛЬ
• Чувашкабель
• Эм-кабель

Кабель АПвБбШв от компании РКБ

В компании РКБ можно купить кабели АПвБбШв с разным количеством токопроводящих жил – от 1 до 5. Продукция не распространяет горение при одиночной прокладке, отличается стойкостью к механическим нагрузкам, но не может работать при значительных растягивающих усилиях.

Кабели марки АПвБбШв могут прокладываться в земле, на воздухе, в кабельных сооружениях. Они прошли все необходимые заводские испытания, имеют сертификаты, соответствуют требованиям действующей нормативной документации.
