Кабель КГВЭВнг-ХЛ

Кабель КГВЭВнг-ХЛ в Санкт-Петербурге

КГВЭВнг-ХЛ – силовые кабели для монтажа управляющих цепей станков, распределительных устройств. Они могут применяться в системах передачи и распределения электроэнергии с переменным напряжением 0,66 и 1 кВ, имеют защитный экран.

Кабели характеризуются высокой гибкостью, могут прокладываться по разноуровневым трассам. У них хладостойкое исполнение, что позволяет применять их при температуре окружающей среды до -60°С.

Как выбрать кабель КГВЭВнг-ХЛ

При выборе учитывается максимальный ток нагрузки, рабочее напряжение электроустановки, эксплуатационные условия работы кабеля. Нужно учитывать число и сечение токопроводящих жил – от этого зависят проводящие характеристики изделия, а также толщину изоляции, тип экрана и т.п.

Расшифровка кабеля КГВЭВнг-ХЛ

КГ – гибкий кабель.
В – изоляция из поливинилхлорида низкой горючести.
Э – экранированный, с защитой от электромагнитных помех.
В – оболочка из ПВХ пластиката пониженной горючести.
нг – не распространяет горение при пучковой прокладке, может применяться в пожароопасных помещениях.
ХЛ – хладостойкие, изделия могут применяться при температуре окружающей среды до -60°С.

В маркировке не буквы «А», что говорит медных токопроводящих жилах. После буквенного идет числовое обозначение, показывающее количество токопроводящих жил в конструкции и их сечение.

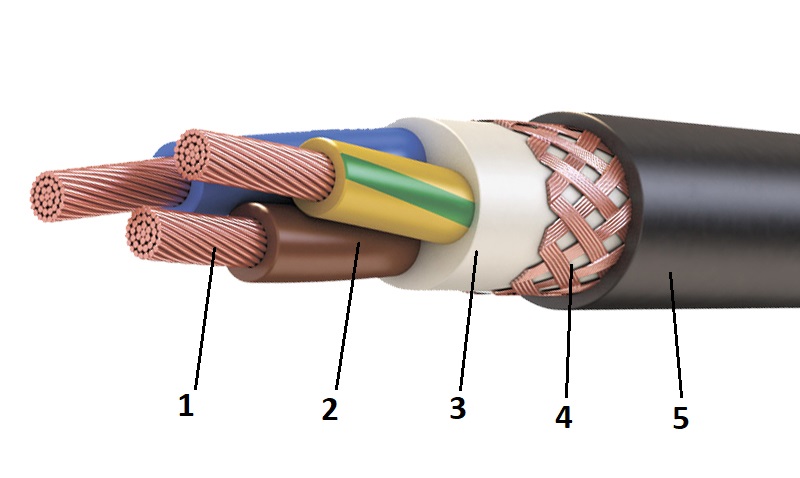

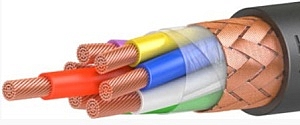

Конструкция кабеля КГВЭВнг-ХЛ

Токопроводящие жилы – медные, многопроволочные, не уплотненные. Класс – 4 или 5 по ГОСТ 22483. Все жилы имеют одинаковое сечение. Номинальное сечение – от 1,5 до 240 мм².
Изоляция – поливинилхлорид пониженной пожарной опасности. Изолированные жилы имеют цветовую маркировку, нулевая жила – синяя, заземления – зелено-желтая. Проводники скручены в сердечник концентрическими повивами. Маркировка - сплошным цветом по всей жиле или продольными полосами шириной 1 мм.
Внутренняя оболочка – поливинилхлоридный пластикат пониженной горючести, наложенная с заполнением промежутков между жилами. Допускается отсутствие внутренней оболочки в кабелях с сечением жил до 16 мм².
Экран из медных проволок или лент, наложенных с перекрытием, допускается применение алюминиевой фольги с медными проводниками. Обеспечивает защиту от электрических помех.
Наружная оболочка – ПВХ пластикат пониженной горючести, повышенной холодостойкости.

Область применения кабеля КГВЭВнг-ХЛ

Подключение электроустановок. Используются для фиксированного монтажа силовых и управляющих цепей станков и механизмов с номинальным напряжением до 0,66 и1 кВ переменного тока частотой до 60Гц, постоянного тока – до 1,5 кВ.
Присоединение двигателей с частотным преобразователем. Применяются для подключения передвижных приборов и модульного электрооборудования, для присоединения станков и обрабатывающего оборудования.
Групповая прокладка. Используются для прокладки в различных помещениях, в пучках с учетом объема горючей нагрузки. Обеспечивают снижение электромагнитного поля.
Открытая прокладка. Кабели прокладываются на воздухе, при условии обеспечения дополнительных мер по защите от воздействия солнечного излучения, при отсутствии физического воздействия.
Разноуровневые трассы. Могут прокладываться на трассах с разным наклоном, уровнем расположения, на вертикальных участках.
Объекты атомной энергетики. Используются в помещениях с повышенными требованиями к взрыво- пожаробезопасности соответствующим классам B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIa.

Технические характеристики кабеля КГВЭВнг-ХЛ

Номинальное переменное напряжение – 0,66, 1 кВ частотой 60 Гц.
Номинальное постоянное напряжение – 1, 1,5 кВ.
Температура эксплуатации – от -60 до +50°С.
Относительная влажность при +35°С – до 98%.
Монтажная температура без предварительного нагрева – не ниже -15°С.
Длительно допустимый нагрев жил – до +70°С.
Минимальный радиус изгиба – 7,5 наружных диаметров.
Сопротивление изоляции при +20°С – не менее 9-12 МОм*км.
Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
Строительная длина – от 100 метров.
Срок службы – 30 лет.
Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
Климатическое исполнение – ХЛ по ГОСТ 15150.

ГОСТ КГВЭВнг-ХЛ

ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГВЭВнг-ХЛ

КГВЭВнг – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката низкой пожарной опасности, экранированный.
КГВЭВнг-LS – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение. С низким выделением дыма и газа при тлении.
КГВВнг – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение.
КГВВ-П-ХЛ – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката. Плоский профиль. Хладостойкий.
ВВГЭнг(А)-ХЛ – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, не распространяет горение при пучковой прокладке. Хладостойкий.

Производители кабеля КГВЭВнг-ХЛ

Кавказкабель
ЭЛКАБ
Элкаб КЗ
