Кабель КГВВнг-FRLS

Кабель КГВВнг-FRLS в Санкт-Петербурге

КГВВнг-FRLS – негорючие кабели с низким дымо- и газообразованием, предназначенные для прокладки в помещениях с повышенными требованиями к пожарной безопасности. Они имеют медные жилы, оболочку из ПВХ пластиката, которая не поддерживает горение и не выделяет токсичных веществ при возгорании.

Кабели марки КГВВнг-FRLS отличаются огнестойкостью, сохраняют свою работоспособность в течение трех часов во время пожара. Подходят для подключения электротехнических установок в офисах, жилых помещениях, медицинских учреждениях и на других объектах, где важна безопасность и надежность электропроводки.

Как выбрать кабель КГВВнг-FRLS

При выборе кабельной продукции учитывается номинальное напряжение подключаемой установки, монтажные и рабочие условия. Нужно правильно выбрать число и сечение токопроводящих жил – от этого зависит сопротивление изделий, максимальный ток нагрузки и другие рабочие параметры.

Расшифровка кабеля КГВВнг-FRLS

  • КГ – гибкий кабель.
  • В – изоляция токопроводящих жил из поливинилхлоридного пластиката низкой горючести.
  • В – оболочка из ПВХ пластиката пониженной пожарной опасности.
  • нг – не распространяет горение.
  • FR – огнестойкое изделие, сохраняет свои свойства в течение 180 минут во время пожара.
  • LS – низкое выделение дыма и газа при горении и тлении.

Буква «А» в начале маркировки отсутствует, что говорит о медных токопроводящих жилах. Числовое обозначение, идущее за буквенным, показывает количество и размер сечения проводников.

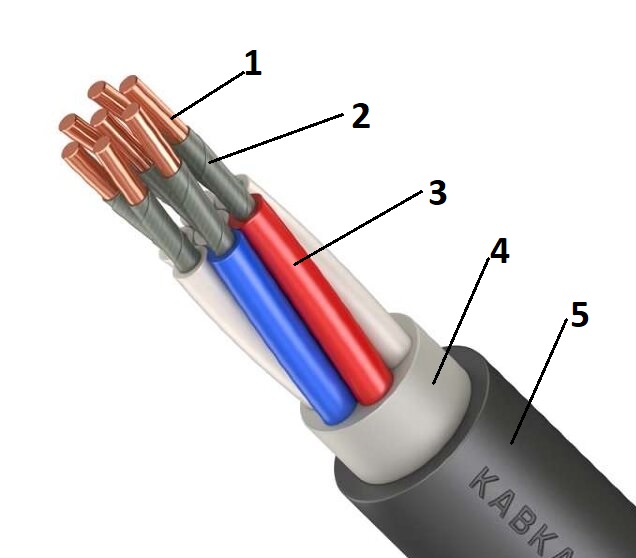

Конструкция кабеля КГВВнг-FRLS

  1. Токопроводящие жилы – медные, многопроволочные, круглые, класса 4, 5 по ГОСТ 22483. Номинальное сечение – от 0,5 до 10 мм. В трех- и четырехжильных кабелях одна жила может быть выполнена с меньшим сечением – нулевая или заземляющая.
  2. Термический барьер – обмотка из слюдосодержащих лент.
  3. Изоляция токопроводящих жил – поливинилхлорид низкой горючести. Изолированные жилы скручены. В семижильных кабелях в каждом повиве предусмотрена счетная пара из направляющей и счетной жилы, отличающихся по цвету от остальных. В пятижильных кабелях жилы имеют разноцветную маркировку, нулевая жила – синюю, заземления – желто-зеленый окрас.
  4. Заполнение промежутков между изолированными жилами поливинилхлоридным пластикатом. Придает круглую форму кабелю.
  5. Наружная оболочка – ПВХ пластикат пониженной горючести с низким выделением продуктов горения при тлении, горении. Соответствует категории Обп-2 по ГОСТ 23286.

Область применения кабеля КГВВнг-FRLS

  • Подключение электроустановок. Используется для монтажа силовых цепей, сетей управления электротехническими установками и станками. Номинальное переменное напряжение – до 0,66, 1 кВ частотой 60 Гц, постоянное – 1,5 кВ.
  • Пожаробезопасная прокладка. Кабели отличаются негорючестью, не распространяют горение в пучковой прокладке, имеют термический барьер. Применяются для монтажа систем освещения эвакуационных путей, для питания систем пожаротушения, насосных станций, систем дымоудаления и других цепей, которые должны сохранять работоспособность при пожаре. Могут применяться при открытом огне – до 180 минут.
  • Разноуровневые трассы. Кабели могут прокладываться по вертикальным, наклонным участкам, без ограничения по разности уровней.
  • Внутренняя прокладка. Могут применяться на различных промышленных объектах, в производственных помещениях, при создании электропроводки в операционных отделениях больниц в кабель-каналах и т.п.
  • Открытая прокладка. Допускается прокладка на воздухе при обеспечении защиты от УФ излучения.

Технические характеристики кабеля КГВВнг-FRLS

  • Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 60 Гц. Постоянного тока – 1,5 кВ.
  • Температура эксплуатации – от -50 до +50°С.
  • Температура прокладки без предварительного нагрева – не ниже -15°С.
  • Длительно-допустимый нагрев при эксплуатации – до +70°С.
  • Температура жил в режиме перегрузки – до +90°С.
  • Предельная температура жил при КЗ – до +250°С.
  • Минимальный радиус изгиба – 5 наружных диаметров.
  • Сопротивление изоляции при +20°С – не менее 9-12 Мом*км.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.5.2.
  • Климатическое исполнение – УХЛ, категория 1-5 по ГОСТ 15150.
  • Огнестойкость – 180 минут в условии открытого огня.
  • Токсичность продуктов горения материала – 40 г/м3.
  • Срок службы – до 30 лет.

ГОСТ КГВВнг-FRLS

  • ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГВВнг-FRLS

  • КГВВ – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката.
  • КГВВнг-LS – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение. С низким выделением дыма и газа при тлении.
  • КГВВнг – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение.
  • КГВВ-П – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката. Плоский профиль.

Производители кабеля КГВВнг-FRLS

  • Кавказкабель
  • МАРПОСАДКАБЕЛЬ
  • Рыбинсккабель
  • Элкаб КЗ

Кабель КГВВнг-FRLS от компании РКБ

Компания РКБ предлагает купить кабели КГВВнг-FRLS, отличающиеся высокой гибкостью, надежностью, огнестойкостью. Изделия могут прокладываться в пожароопасных местах, используются для подключения электротехнических систем, оборудования с высокими требованиями по огнестойкости.

Кабели марки КГВВнг-FRLS отвечают требованиям действующих нормативных стандартов, комплектуются сертификатами, паспортами качества. Они прошли заводские испытания, полностью соответствуют заявленным характеристикам. Могут прокладываться в пучках, протягиваться по разноуровневым трассам.
