Кабель КВБбШвнг-LS-ХЛ в Санкт-Петербурге

КВБбШвнг-LS-ХЛ – контрольный кабель для систем с переменным напряжением 0,66 кВ частотой 100 Гц, постоянным – 1 кВ. Он имеет медные токопроводящие жилы в изоляции и оболочке из морозостойкого ПВХ пластиката.

Кабели отличаются высокой надежностью, долговечностью, простотой монтажа. Они могут применяться в северных регионах при температуре окружающей среды до -60°С. Благодаря бронированному покрову, изделия могут прокладываться в местах с опасностью механических повреждений, но не могут подвергаться растягивающим усилиям.

Как выбрать кабель КВБбШвнг-LS-ХЛ

При выборе кабеля важно правильно выбрать размер сечения токопроводящих жил и их количество – от этого зависят токопроводящие характеристики продукции. Важно учитывать номинальное напряжение подключаемой электроустановки, условия эксплуатации и монтажа продукции. Кабели могут прокладываться в траншеях, но не допускают сильных растягивающих усилий.

Расшифровка кабеля КВБбШвнг-LS-ХЛ

• К – кабель контрольный.
• В – изоляция из ПВХ пластиката низкой пожарной опасности.
• Бб – броня из двух оцинкованных лент, без подушки под броней.
• Шв – выпрессованный шланг из ПВХ пластиката низкой горючести.
• нг – не распространяет горение, может применяться в пожароопасных помещениях.
• LS – низкое выделение дыма и газа при тлении, горении.
• ХЛ – морозостойкий, может выдерживать температуру до -60ºС.

В буквенной маркировке отсутствует буква «А», жилы – медные токопроводящие. Далее идет числовое обозначение, указывающее число токопроводящих жил и их сечение.

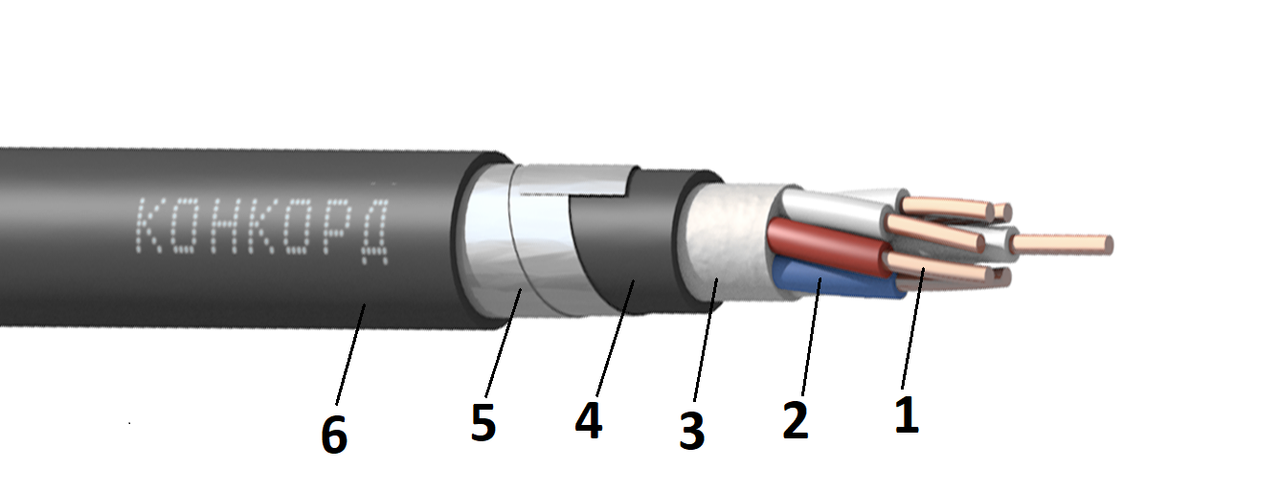

Конструкция кабеля КВБбШвнг-LS-ХЛ

1. Токопроводящие жилы – медные, однопроволочные, 1 класса по ГОСТ 22483.
   Число жил – от 4 до 37. Сечение – от 1 до 10 мм². Жилы имеют одинаковое сечение, скручены.
2. Изоляция жилы из поливинилхлоридного пластиката пониженной пожароопасности с низким дымовыделением. Толщина – от 0,6 до 0,9 мм. Жилы имеют цветовую маркировку и скручены. В каждом повиве/ряду предусмотрена счетная пара, необходимая для номера конкретной жилы.
   Синяя жила – счетная, красная – направляющая, все остальные – белые. Допускается цифровая маркировка. Цифры выполняются темно-синим или черным цветом.
3. Заполнение из поливинилхлоридной композиции пониженной пожарной опасности повышенной холодостойкости. Придает круглую форму кабелю. Допускается скрутка изолированных жил с одновременным наложением скрепляющей полимерной ленты.
4. Внутренняя оболочка из морозостойкого ПВХ пластиката пониженной пожароопасности толщиной не менее 0,6 мм.
5. Защитная броня из двух стальных оцинкованных лент. Ленты накладываются с перекрытием, чтобы не было промежутков. Без подушки, которая является внутренней частью защитного покрова.
6. Наружный защитный покров в виде выпрессованного шланга из морозостойкого ПВХ пластиката низкой пожарной опасности с низким выделением дыма и газа при тлении. Толщина – от 1,8 до 2,0 мм.

Область применения кабеля КВБбШвнг-LS-ХЛ

• Подключение стационарных электроустановок. Предназначены для неподвижного присоединения к электротехническим устройствам, аппаратам, распределительным устройствам с номинальным переменным напряжением сети 0,66 кВ частотой 100 Гц, постоянным – 1 кВ.
• Групповая прокладка. Кабели используются для пучковой прокладки в открытых электроустановках, в траншеях с учетом горючей нагрузки. Не распространяют горение.
• Холодные регионы. Кабели могут применяться в северных регионах с температурой окружающей среды до -60°С.
• Прокладка на в помещениях и на открытом воздухе. Кабели используются в разных областях промышленности, на энергетических производствах, в машиностроении при наружной прокладке, во внутренних электроустановках. Прокладка – в кабельных сооружениях, в траншеях, если изделия не подвергаются растягивающим усилиям.
• Места с опасностью механических повреждений. Бронированный покров надежно защищает изделия от механических повреждений.

Технические характеристики кабеля КВБбШвнг-LS-ХЛ

• Номинальное переменное напряжение – 0,66 кВ частотой 100 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Рабочая температура окружающей среда – от -60 до +50°С.
• Монтажная температура окружающей среды без предварительного нагрева – не ниже -15°С.
• Допустимая температура нагрева жил – до +70°С.
• Допустимая температура жил в режиме перегрузки – до +90°С.
• Предельная температура нагрева жил по условиям невозгорания при КЗ – не более 350°С.
• Сопротивление изоляции – не менее 6-10 МОм*км.
• Минимальный радиус гиба – 10 наружных диаметров.
• Строительная длина – от 200 до 450 метров.
• Категория размещения – ХЛ, категория 2-5 по ГОСТ 15150.
• Класс пожарной опасности – П1б.8.2.2.2.
• Токсичность продуктов горения – от 40 до 120 г/м³.
• Срок службы – 30 лет.

ГОСТ КВБбШвнг-LS-ХЛ

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВБбШвнг-LS-ХЛ

• КВБбШвнг-ХЛ – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный стальными лентами, без подушки. Хладостойкий.
• КВБбШнг-FRLS – контрольный кабель, с медными жилами, изоляцией из ПВХ низкой пожарной опасности, с защитным шлангом из ПВХ пониженной горючести. Бронированный стальными лентами, без подушки. С низким выделением дыма и газа при тлении. Огнестойкий.
• КВБбВнг(А)-LS – контрольный кабель, с медными жилами, изоляцией и оболочкой из ПВХ низкой пожарной опасности. Бронированный стальными лентами, без подушки. С низким выделением дыма и газа при тлении.
• КВПбШв – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный круглой проволокой, без подушки под броней.
• ВБбШвнг-ХЛ – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – выпрессованный ПВХ-шланг низкой горючести, не распространяет горение. Хладостойкий

Производители кабеля КВБбШвнг-LS-ХЛ

• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• БалтикКабель
• ИВКЗ
• Кабель Импэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель
• НКЗ ЭЛЕКТРОКАБЕЛЬ НН
• Рыбинсккабель
• ТОМСККАБЕЛЬ
• ЭЛЕКТРОКАБЕЛЬ НН
• Электротехмаш

Кабель КВБбШвнг-LS-ХЛ от компании РКБ

В компании РКБ можно купить кабели КВБбШвнг-LS-ХЛ для применения в условиях крайнего севера при температуре окружающей среды до -60°С. Они изготавливаются из качественных материалов, отличаются длительным сроком эксплуатации, стойкостью к внешним воздействиям. Предлагаемая продукция имеет сертификаты, соответствует требованиям действующих нормативных стандартов.

Кабели марки КВБбШвнг-LS-ХЛ оснащены бронированным покровом, обеспечивающим надежную защиту от механических повреждений. Они могут располагаться в траншеях, на открытом воздухе. Все изделия прошли заводские испытания предельным напряжением, проверку изоляционных характеристик.
