Провод СИП-2 в Санкт-Петербурге

СИП-2 – самонесущий провод с алюминиевыми фазными токопроводящими жилами в изоляции из сшитого полиэтилена, с нулевой несущей изолированной жилой. Они предназначены для создания магистральных линий электропередач с напряжением 0,66/1 кВ номинальной частотой 50 Гц.

Провода могут прокладываться в обычной и агрессивной, промышленной среде, для ответвления сети к местным пунктам потребления электроэнергии в регионах, где наблюдаются холодные или умеренные климатические условия.

Как выбрать провод СИП-2

При выборе магистральных проводов нужно учитывать номинальное переменное напряжение сети, токовую нагрузку, условия эксплуатации и монтажа изделий. Требуется правильно подобрать сечение и количество жил, учесть допустимый нагрев жил, вес продукции и т.п.

Расшифровка провода СИП-2

• С – самонесущий.
• И – изолированный.
• П – провод.
• 2 – тип конструкции.

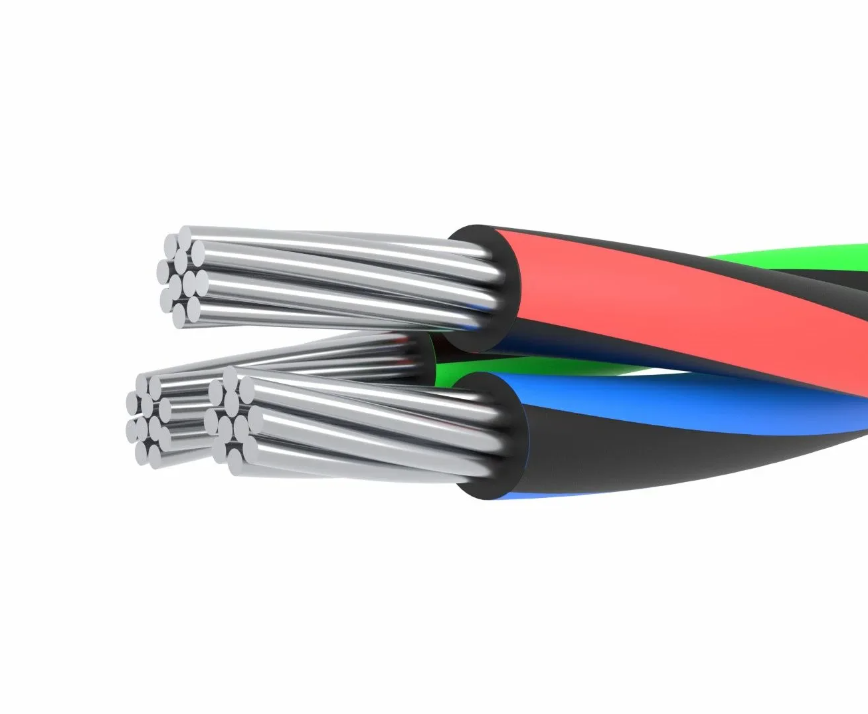

Конструкция провода СИП-2

1. Токопроводящие жилы - алюминиевые, круглой формы, многопроволочные уплотненные. Несущая нулевая жила - из сталеалюминиевая, круглой формы, скручена из круглых проволок, уплотненная. Число жил – от 2 до 7. Номинальное сечение основных жил – от 16 до 240 мм2.
2. Изоляция токопроводящих жил и несущей жилы - из светостабилизированного сшитого полиэтилена. Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы в правом направлении. Номинальная толщина изолированных жил при сечении от 16 до 35 мм2 составляет 1,3 мм, от 50 до 54,6 мм2 – 1,5 мм, от 70 до 150 мм2 – 1,7 мм, от 185 до 240 мм2 – 1,9 мм. Основные токопроводящие жилы имеют цифровую или цветовую маркировку. Цифровое обозначение наносится тиснением, цветовое выполняется в виде цветных продольных полос шириной более 1 мм, цвет - красный, зеленый, синий, желтый и белый.

Область применения провода СИП-2

• Магистральные линии электропередач (ВЛ). Передача и распределение электрической энергии в воздушных силовых и осветительных сетях напряжением 0,6 и 1 кВ частотой 50 гц.
• Линейные ответвления от ВЛ.
• Умеренные климатические условия. Тип 2 и 3 по ГОСТ 15150-69, побережья морей, рек, промышленные районы и т.п.
• Сети наружного освещения.

Технические характеристики провода СИП-2

• Номинальное напряжение – 0,6, 1 кВ переменного тока частотой 50 Гц.
• Сила тока – от 100 до 515 А.
• Температура эксплуатации – от -60 до +50°С. Минимальная температура для прокладки кабеля без предварительного нагрева не менее -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Предельно допустимый нагрев в режиме перегрузки – до +130°С.
• Температура нагрева жилы при КЗ – до +250°С в течение 4 секунд.
• Удельное объемное сопротивление изоляции – не менее 1012 Ом*см.
• Вид климатического исполнения – В, категория 1, 2 и 3 по ГОСТ 15150.
• Максимальный монтажный радиус – 10 наружных диаметров.
• Строительная длина – от 200 до 450 метров.
• Прочность изоляции при растяжении – не менее 12,5 МПа.

ГОСТ СИП-2

• ГОСТ 31946-2012. Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги провода СИП-2

• СИПг-2 – герметизированные самонесущие провода с изолированной нулевой жилой, устойчивые к продольному распространению воды.
• СИПн-2 - самонесущие провода с изолированной нулевой жилой, не распространяющие горение.
• СИП-4 – самонесущие изолированные провода без нулевой жилы, с алюминиевыми токопроводящими жилами в изоляции из сшитого полиэтилена.

Производители провода СИП-2

• Алтайкабель
• Балткабель
• Белтелекабель
• БКЗ
• ЗапСибКабель
• КАМСКИЙ КАБЕЛЬ
• Кирскабель
• Людиновокабель
• МКЗ
• ОбъектXDTO
• Партнер Электро НН
• Россия
• Рыбинсккабель
• СКТ ГРУПП
• ТКЗ
• Угличкабель
• Ункомтех
• Цветлит
• Чувашкабель
• Эм-кабель
• Энерго-Комплект.СПБ
• ЭНЕРГОКОМПЛЕКТ МФ

Провод СИП-2 от компании РКБ

В компании РБК можно купить самонесущие изолированные провода для воздушных магистралей линий электропередач с номинальным напряжением не более 1 кВ. Изделия отличаются прочностью, экологической безопасностью, стойкостью к воздействия УФ и внешних воздействий.

Благодаря изоляции проводов, риск поражения электричеством при обслуживании ЛЭП или случайном соприкосновении с проводами минимален. СИП-2 соответствуют требованиям действующих нормативных стандартов, длительным сроком службы, могут размещаться на опоре вместе с другими линиями связи.
