Кабель ПвБПнг-FRHF

Кабель ПвБПнг-FRHF в Санкт-Петербурге

ПвБПнг-FRHF – огнеупорные силовые кабели с медными токопроводящими жилами в изоляции из сшитого полиэтилена, не содержащего галогенов. Они имеют круглое сечение, отличаются высокой пожарной безопасностью, могут применяться в местах с большим скоплением людей, на АС, в медицинских учреждениях для подключения оборудования, которое должно функционировать при пожаре.

Изделия оснащаются термическим барьером, имеют броню из оцинкованных лент, защищающую кабели от механических повреждений.

Как выбрать кабель ПвБПнг-FRHF

При выборе продукции учитываются основные технические характеристики продукции, напряжение подключаемой электроустановки. Важно правильно выбрать сечение провода, число жил – от этого зависит допустимый ток нагрузки кабеля. Нужно рассчитать объем горючей нагрузки кабеля для групповой прокладки, учесть климатические условия эксплуатации.

Расшифровка кабеля ПвБПнг-FRHF

  • Пв – изоляция из сшитого полиэтилена.
  • Б – броня из стальных оцинкованных лент.
  • П – оболочка из полиэтилена.
  • нг – не распространяет горение, может применяться в пожароопасных помещениях.
  • FR – огнестойкий, сохраняет работоспособность в течение трех часов при пожаре.
  • HF – не содержит галогенов, при возгорании не выделяет опасных химически активных газов.

Отсутствие буквы «А» в маркировке указывает на то, что жилы – медные. После буквенного обозначения указывается цифровое – число жил, площадь поперечного сечения жилы, рабочее напряжение.

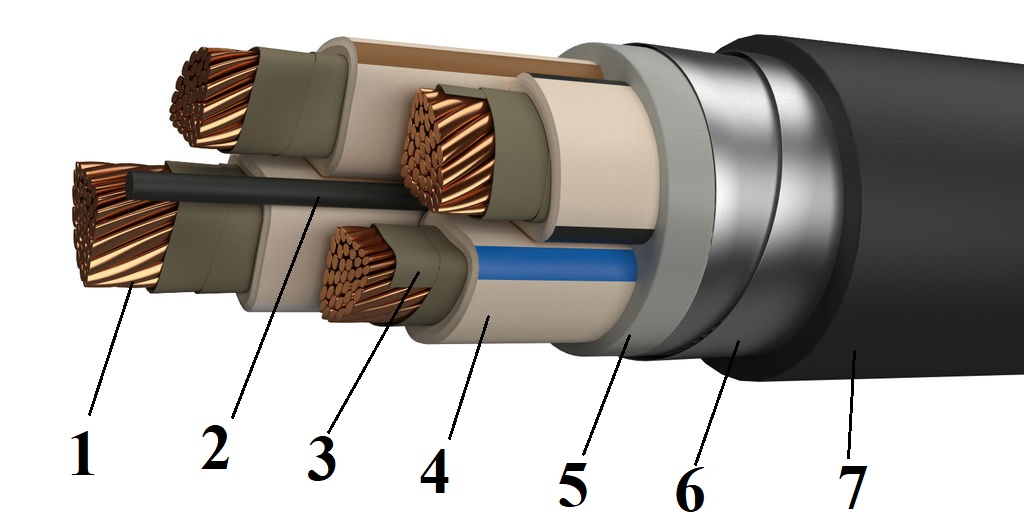

Конструкция кабеля ПвБПнг-FRHF

Конструкция кабеля ПвБПнг-FRHF
  1. Жилы – медные однопроволочные или многопроволочные, 1, 2 класса по ГОСТ 22483. Форма жил – круглая, секторная. Число жил – от 1 до 5.

    Номинальное сечение жил – от 1,5 до 50 мм2 (однопроволочные), от 16 до 1000 мм2 (многопроволочные круглые), от 25 до 400 мм2 (секторные многопроволочные).

  2. Сердечник для секторных жил. Заполнение для круглых – пустое пространство между скрученными изолированными жилами заполнено безгалогенной полимерной композицией пониженной горючести. Все пустоты между жилами заполняются, обеспечивается круглая форма кабеля.
  3. Термический барьер – обмотка из двух слюдосодержащих лент. Номинальная толщина – 0,14 мм. Наносится с перекрытием не менее 40%.
  4. Изоляция – сшитая полимерная композиция низкой пожарной опасности, не содержащая галогенов. Толщина – от 0,6 до 0,9 мм. Маркировка – по ГОСТ 31996. Синий цвет указывает на нулевую жилу, желто-зеленый – на заземление. Может быть сплошной или в виде продольных полос шириной 1 мм.
  5. Поясная изоляция из безгалогенной полимерной композиции. Номинальная толщина – от 1 до 1,2 мм.
  6. Броня из двух стальных оцинкованных лент, наносимая обвивкой таким образом, чтобы верхняя лента перекрывала зазоры нижней. Толщина лент – 0,3 мм. Защищает изделия от механических нагрузок.
  7. Наружная оболочка – безгалогенная полимерная композиция. Номинальная толщина – от 1,8 до 2,2 мм.

Область применения кабеля ПвБПнг-FRHF

  • Подключение стационарных устройств. Передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 и 1 кВ частотой до 50Гц.
  • Создание огнестойкой проводки. Кабели могут протягиваться в системах электроснабжения в зданиях с массовым скоплением людей, в больницах, медицинских учреждениях, в зонах с угрозой взрыва. Используются для питания реанимационно-анестезионного оборудования больниц и стационаров, а также других электроприемников, которые должны сохранять работоспособность в условиях пожара.
  • Наземная и подземная прокладка. Изделия могут прокладываться в траншеях, протягиваться по эстакадам, использоваться в разных помещениях для создания огнестойких систем. Растягивающие нагрузки не допускаются.
  • Резервные системы электроснабжения. Изделия применяются при одиночной и групповой прокладке с учетом объема горючей нагрузки, используются для питания электроприемников систем противопожарной защиты, резервных систем.
  • Кабельные сооружения. Кабели могут прокладываться в пожароопасных помещениях, во взрывоопасных зонах, в производственных помещениях при наличии опасности механических повреждений при эксплуатации.
  • Атомные станции. Могут прокладываться вне гермозоны в системах АС класса 2, по ОПБ 88/97 (ПНАЭ Г –01-011). Применяется для питания оборудования систем безопасности АС.

Технические характеристики кабеля ПвБПнг-FRHF

  • Номинальное напряжение – 1 кВ переменного тока частотой 50 Гц.
  • Температура эксплуатации – от -50 до +50°С.
  • Монтажная температура среды без предварительного нагрева кабеля – не ниже -15°С.
  • Допустимый нагрев при эксплуатации – до +90°С.
  • Допустимый нагрев в режиме перегрузки – до +130°С, до 8 часов в сутки, общее время за весь период эксплуатации – 1000 часов.
  • Допустимая температура жил при КЗ – до +250°С, продолжительность короткого замыкания – менее 5 секунд.
  • Сопротивление изоляции – не менее 150 Мом*км.
  • Минимальный монтажный радиус одножильных кабелей – 10 наружных диаметров кабеля.
  • Минимальный монтажный радиус многожильных кабелей – 7,5 наружных диаметров кабеля.
  • Строительная длина – от 200 до 450 метров.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Климатическое исполнение – В, категория 3 и 4 по ГОСТ 15150.
  • Класс пожарной опасности – П1.1.1.2.2.
  • Огнестойкость – не менее 180 минут.
  • Срок службы – не менее 30 лет.

ГОСТ ПвБПнг-FRHF

  • ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ПвБПнг-FRHF

  • ПвБПнг- FRLS – с медными жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой. Бронированные, не распространяют горение при групповой прокладке, отличаются низким выделением дыма и газа при тлении. Огнестойкие.
  • ПвБПнг-LS – с медными жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой. Бронированные, не распространяют горение при групповой прокладке, отличаются низким выделением дыма и газа при тлении.
  • АПвБПнг-FRHF – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой без галогенов. Бронированные, не распространяют горение при групповой прокладке. Огнестойкие.
  • ПвБбПнг-HF – с медными жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой без галогенов. Бронированные, без подушки, не распространяют горение при групповой прокладке.
  • ПвБПнг-HF – с медными жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой без галогенов. Бронированные, не распространяют горение при групповой прокладке.
  • ПвБбПнг-LS – с медными жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой. Бронированные, без подушки, не распространяют горение при групповой прокладке, отличаются низким выделением дыма и газа при тлении.

Производители кабеля ПвБПнг-FRHF

  • КабельСпецПроект
  • Камский кабель
  • РусЭлектроКабель
  • Рыбинсккабель
  • Сарансккабель
  • Томсккабель
  • АО Электротехмаш

Кабель ПвБПнг-FRHF от компании РКБ

В компании РКБ можно купить кабели ПвБПнг-FRHF, предназначенные для создания огнестойких систем напряжением до 1 кВ переменного тока. Они отличаются надежностью, стойкостью к механическим нагрузкам, возможностью эксплуатации в условиях пожара до 180 минут. Кабели имеют сертификаты, соответствуют действующим нормативным стандартам.

Кабели марки ПвБПнг-FRHF проходят необходимые заводские испытания, используются для подключения электротехнических приборов с высокими требованиями по огнестойкости системы. Они отличаются прочностью, надежностью, длительным сроком службы.
