Кабель ПвВГ в Санкт-Петербурге

Силовые кабели ПвВГ имеют медные токопроводящие жилы в изоляции из сшитого полиэтилена. Они используются для передачи и распределения электроэнергии в сетях с переменным напряжением тока до 1 кВ. Предназначены для одиночной прокладки.

Изделия прокладываются на горизонтальных, вертикальных трассах, в сухих и влажных помещениях с разным уровнем коррозионной активности. Допускается применение в сетях с изолированной или заземленной нейтралью.

Как выбрать кабель ПвВГ

При выборе кабеля учитывается номинальное напряжение электроустановки, сечение и количество токопроводящих жил, максимальный ток нагрузки и условия эксплуатации продукции – рабочая и монтажная температура, допустимый радиус гиба, максимальный показатель нагрева жил при эксплуатации и КЗ.

Расшифровка кабеля ПвВГ

• Пв – изоляция из сшитого полиэтилена (ПЭ).
• В – оболочка из ПВХ пластиката.
• Г – «голый», защитный покров отсутствует.

Буквы «А» нет, это говорит, что жилы – медные. Если после маркировки указан индекс «-ХЛ», то изделия могут применяться при температуре окружающей среды от -60°С, индекс «-Т» – тропическое исполнение, указывает на стойкость к воздействию плесневых грибов.

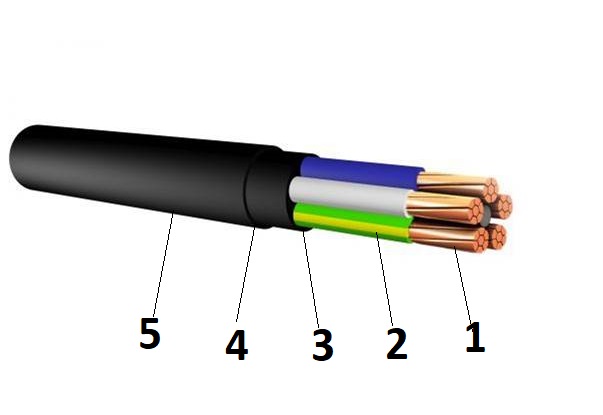

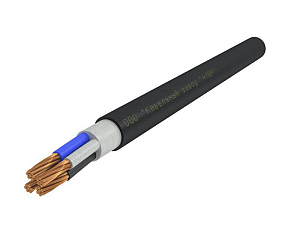

Конструкция кабеля ПвВГ

1. Медные токопроводящие жилы – однопроволочные и многопроволочные, круглые и секторные. Число жил – от 1 до 5.

   У жил однопроволочных жил круглой формы сечение от 1,5 до 50 мм², у круглых многопроволочных – от 16 до 1000 мм², секторных – от 25 до 400 мм².

   В многожильных кабелях все жилы имеют одинаковое сечение, но в четырехжильных и пятижильных нулевая/заземляющая жила может быть меньшего сечения от 16 до 185 мм² при сечении остальных жил от 25 до 400 мм².

2. Изоляция из сшитого полиэтилена, номинальной толщиной от 0,7 до 2,8 мм. Изолированные жилы имеют цветовую маркировку в соответствии с ГОСТ 31996-2012. Возможно нанесение продольных цветных полос шириной 1 мм вместо сплошной цветовой кодировки изоляции. Нулевая жила – синяя, заземления – зелено-желтая. Допускается цифровая маркировка для жил сечением более 70 мм².

   Сердечник – из одной изолированной жилы или скрученный из 2, 3, 4, или 5 жил.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей из поливинилхлоридного пластиката. Придает круглую форму проводнику.
4. Поясная изоляция из ПВХ пластиката, толщиной от 1 до 1,6 мм. Возможно применение ПВХ, полиэтилентерефталатных лент толщиной 0,4-0,6 мм.
5. Оболочка из ПВХ пластиката. Толщина – от 1,4 до 3 мм.

Область применения кабеля ПвВГ

• Подключение стационарных установок. Кабели предназначены для передачи и распределения электроэнергии в стационарных установках с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц.
• Разноуровневые трассы. Используются для прокладки горизонтальных, наклонных и вертикальных кабельных трасс в любой среде на высоте до 4300 метров над уровнем моря.
• Системы с заземленной и изолированной нейтралью. Могут применяться в электросетях переменного напряжения с изолированной нейтралью, в которых длительность работы не превышает 8 часов, общая продолжительность работы за весь период – 125 часов.
• Прокладка в помещении и в кабельных сооружениях. Кабели могут протягиваться в блоках, по мостам и на специальных кабельных эстакадах, в сухих и влажных помещениях с разным уровнем коррозионной активности. Разрешается эксплуатация в помещениях, подверженных вибрациям.
• Наружная прокладка. Применение на воздухе возможно, если при эксплуатации будут исключены механические повреждения.
• Одиночная прокладка. Групповая допускается только в наружных электроустановках и производственных помещениях при использовании пассивной огнезащиты.

Технические характеристики кабеля ПвВГ

• Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. Монтаж возможен при температуре не ниже -15°С.
• Допустимый нагрев при эксплуатации – до +90°С,
• Предельный нагрев жил в режиме перегрузки – до +130°С. Длительность режима перегрузки – не более 8 часов, за весь срок службы – до 1000 часов.
• Максимальный нагрев при КЗ – до +250°С в течение 4 секунд.
• Максимальная температура токопроводящих жил – до +400°С.
• Сопротивление изоляции при +20°С – не менее 150 МОм*км.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных, 7,5 диаметров – для многожильных кабелей.
• Строительная длина – при сечении изделия от 1,5 до 16 мм² – от 400 метров, от 25 до 70 мм² – 300 метров, более 95 мм² – 200 метров.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
• Климатическое исполнение – УХЛ и У, категория 1 и 2 по ГОСТ 15150.
• Класс пожарной опасности – О1.8.2.5.4.
• Прочность при разрыве – 12,5 Н/мм.

ГОСТ ПвВГ

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ПвВГ

• ПвПГ – с медными жилами, в изоляции из сшитого полиэтилена, в полиэтиленовой оболочке, без защитного покрова.
• ПвВГз – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, с заполнением.
• ПвВГнг – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке низкой пожарной опасности, без защитного покрова, не распространяет горение.
• ПвВГнг-LS – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке низкой пожарной опасности, без защитного покрова, не распространяет горение, с низким выделением дыма и газа при тлении.
• ПВГнг(А)-LS – с медными жилами, в изоляции из полиэтилена, в ПВХ оболочке низкой пожарной опасности, без защитного покрова, не распространяет горение при пучковой прокладке, с низким выделением дыма и газа при тлении.
• ПвВГ-П – плоские, с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова.
• ПвВнг(А) – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке низкой пожарной опасности, не распространяют горение при пучковой прокладке.

Производители кабеля ПвВГ

• КабельЭнергоСервис
• Эм-кабель

Кабель ПвВГ от компании РКБ

В компании РКБ можно купить кабели ПвВГ сечением от 1,5 до 1000 мм². Все изделия проходят испытания максимальным напряжением, проверку сопротивления изоляции и других важных рабочих параметров. Они имеют сертификаты, соответствуют требованиям действующих нормативных стандартов.

Кабели марки ПвВГ предназначены для одиночной прокладки. Они могут эксплуатироваться в помещениях, подверженных вибрациям, протягиваться по эстакадам, мостам, в различных кабельных сооружениях.
