Кабель ВВГ-П
Кабель ВВГ-П в Санкт-Петербурге
Кабель ВВГ-П с плоским сечением используется для подключения стационарных систем с напряжением 660-1000 В. Они имеют медные токопроводящие жилы с оболочкой из светотермоустойчивого поливинилхлорида, обладающего повышенной устойчивостью к температурным воздействиям, агрессивной среде и УФ-лучам.
Допускается только одиночная прокладка. Плоский профиль позволяет укладывать изделия в штробах под штукатурной, протяжка по вертикальным, горизонтальным участкам без учета разноуровневости трассы. Не допускается монтаж в траншеях.
Как выбрать кабель ВВГ-П
Нужно учитывать вид и размер сечения проводника – это показатель его проводящей способности, определяется с учетом предельной токовой нагрузки. Также важным фактором является количество токопроводящих жил, наличие нулевой или заземляющей жилы. Кроме того, необходимо учесть допустимое напряжение электроустановки, условия эксплуатации.
Расшифровка кабеля ВВГ-П
- В – изоляция из ПВХ пластиката.
- В – оболочка из ПВХ пластиката.
- Г – без брони.
- П – плоский, жилы расположены в одной плоскости, параллельно друг другу.
В маркировке нет «А», значит, жилы – медные. Отсутствие «нг» говорит, что кабель предназначен для одиночной прокладки. После буквенной маркировки идет указание числа жил, их сечения, значения напряжения и т.п.

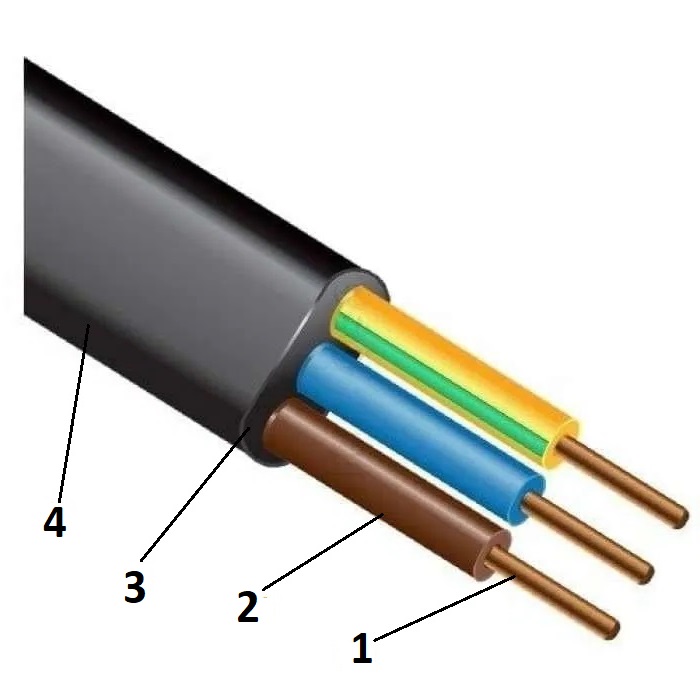

Конструкция кабеля ВВГ-П

- Жилы – медные, круглой или секторной формы. Число жил – от 2 до 4.
Номинальное сечение – от 1,5 до 16 мм2. Медные жилы расположены в одной плоскости, имеют одинаковое сечение.
- Изоляция – ПВХ пластикат. Предусмотрена цветовая маркировка – сплошная или продольными лентами шириной 1 мм в соответствии с ГОСТ 31996. Изоляция нулевых жил – синего цвета. Изоляция жил заземления – двухцветная, желто-зеленая. Толщина изоляционного слоя – от 0,6 до 0,9 мм.
- Внутренняя оболочка – ПВХ пластикат. Толщина оболочки – от 1,4 до 1,5 мм.
- Наружная оболочка – поливинилхлоридная композиция.
Область применения кабеля ВВГ-П
- Стационарные установки. Передача и распределение электроэнергии в электроустановках и системах с номинальным переменным напряжением тока до 0,66 и 1 кВ частотой 50 Гц. Могут применяться в местах, подверженных вибрациям.
- Внутренняя и наружная прокладка. Может прокладываться в кабельных сооружениях, шахтах, в туннелях, по эстакадам, в коллекторах, каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью без риска механических повреждений продукции.
- Разноуровневые трассы. Могут протягиваться по горизонтальным, наклонным, вертикальным участкам трассы. На суше на высотах до 4300 м над уровнем моря.
- Взрывоопасные зоны класса B-Iб, B-Iг, В-II, В-IIа. Может применяться для прокладки грунтовых осветительных сетей во взрывоопасных зонах класса В-Iа.
Технические характеристики кабеля ВВГ-П
- Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
- Температура эксплуатации – от -50 до +50°С.
- Минимальный ток нагрузки – от 21 А до 37 А.
- Монтажная температура без предварительного нагрева – не ниже -15°С.
- Допустимый рабочий нагрев – до +70°С.
- Нагрев в режиме перегрузки – до +90°С. Длительность – не более 8 часов в сутки, до 1000 часов за весь период.
- Предельная температура при КЗ – до +160°С, длительность – 4 секунды.
- Температура по условию невозгорания при КЗ – до +350°С.
- Монтажный радиус – 7,5 диаметров
- Класс пожарной опасности по ГОСТ 31565 – O1.8.2.5.4.
- Строительная длина – до 450 метров.
- Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.
ГОСТ ВВГ-П
- ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
- ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
- ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
- ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
- ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ
Аналоги кабеля ВВГ-П
- ВВГ – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова
- ВВГнг(А) – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова, не распространяет горение при пучковой прокладке.
- ВВГнг-П – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение, плоский профиль.
- ВВГнг-LS-П – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение, плоский профиль
- ВВГ-Пнг-FRLS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение, огнестойкие, плоский профиль.
Производители кабеля ВВГ-П
- ВОКЗ
- Кабэкс
- Магна
- НЗСК
- ПромЭл
- Росскат
- РЭМЗ
- Элкаб КЗ
- ЭЛПРОМ
Кабель ВВГ-П от компании РКБ
В компании РКБ можно купить кабели ВВГ-П с плоским сечением для подключения стационарных установок напряжением до 0,66 1 кВ. Продукция может прокладываться по трассам с разным уровнем, в штробах под штукатуркой, в кабельных сооружениях. Кабели имеют сертификаты, соответствуют требованиям действующих стандартов.
Кабели марки ВВГ-П проходят приемо-сдаточные испытания на предприятии-изготовителе, выходной контроль. Они отличаются прочностью, надежностью, длительным сроком эксплуатации – более 30 лет при соблюдении требований к монтажу и эксплуатации.
