Кабель ВВГнг-LSLTx-П в Санкт-Петербурге

Кабель ВВГнг-LSLTx-П — современное исполнение силового кабеля, предназначенное для объектов с особыми требованиями к пожарной безопасности. Его изоляция и оболочка изготовлены из материалов с пониженным дымо- и газовыделением, что делает применение оптимальным в жилых зданиях, социальных объектах, торговых и производственных помещениях.

Как выбрать кабель ВВГнг-LSLTx-П

Определите мощность оборудования и токовую нагрузку для подбора сечения.

Уточните формат прокладки — кабель ВВГнг-LSLTx-П особенно удобен для скрытой проводки.

Сопоставьте требования по пожарной безопасности объекта с характеристиками кабеля.

При необходимости проконсультируйтесь с нашими специалистами для расчёта метража и подбора модификации.

Расшифровка кабеля ВВГнг-LSLTx-П

• В – изоляция медных жил из ПВХ пластиката пониженной пожарной опасности.
• В – оболочка из ПВХ пластиката низкой пожарной опасности.
• Г – нет защитного покрова.
• нг – не распространяет горение, может применяться в зонах с высокой пожарной опасностью.
• LS – низкое выделение продуктов горения при воспламенении.
• LTx – низкая токсичность продуктов горения.
• П – плоское исполнение, параллельное расположение жил по отношению друг к другу.

Отсутствие «А» в маркировке означает, что жилы – медные. После буквенного обозначения идет цифровое – число жил, площадь поперечного сечения жилы.

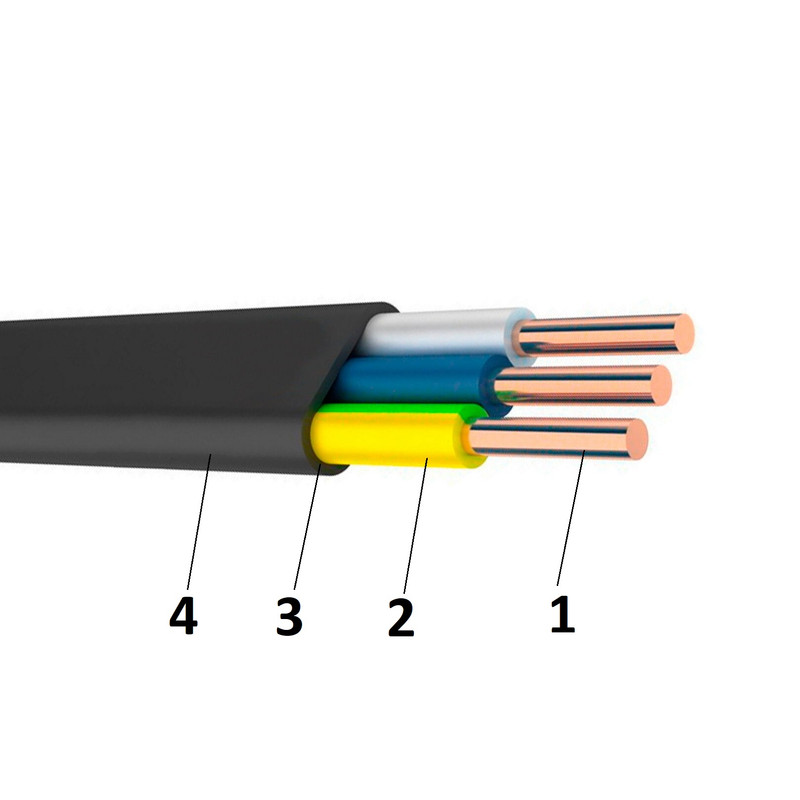

Конструкция кабеля ВВГнг-LSLTx-П

1. Жилы – медные, круглые, 1 или 2 класса по ГОСТ 22483-2012.

   Число жил – от 2 до 5. Сечение однопроволочных жил – от 1,5 до 16 мм², многопроволочных – 16 мм². Жилы имеют равное сечение, располагаются в одной плоскости параллельно друг другу.

2. Изоляция – низкотоксичный поливинилхлоридный пластикат. Толщина изоляционного слоя – от 0,6 до 0,9 мм. Жилы имеют цветовую маркировку в соответствии с ГОСТ 31996. Нулевая жила отмечается синим цветом, заземление – двухцветное, желто-зеленое.
3. Внутренняя оболочка – низкотоксичный поливинилхлоридный пластикат пониженной горючести.
4. Наружная оболочка – низкотоксичная ПВХ композиция пониженной пожарной опасности, с низким выделением дыма и газа при тлении. Толщина оболочки – от 1,4 до 1,5 мм.

Область применения кабеля ВВГнг-LSLTx-П

• Стационарные установки. Применяются для передачи и распределения электроэнергии и в системах с номинальным переменным напряжением тока до 0,66 и 1 кВ частотой 50 Гц.
• Наружная и внутренняя прокладка. Может прокладываться в тоннелях, каналах, шахтах и прочих местах, где возможно локальное затопление, но нет опасности механического повреждения продукции. Используется во внутренней разводке электросети с учетом объема горючей нагрузки кабелей, укладывается в штробах по стенам.
• Разноуровневые трассы. Могут протягиваться по горизонтальным, наклонным, вертикальным участкам трассы без учета разности уровней. Высота над уровнем моря – 4300 метров.
• Взрывоопасные зоны B-Iб, B-Iг, В-II, В-IIа. Возможно применение при создании групповых осветительных сетей в зоне класса В-Iа.
• Здания функциональной пожарной опасности Ф1-Ф3. Кабели могут использоваться при прокладке электросети в образовательных учреждениях, в больницах, в метрополитене, в отелях, клубах, в спортивных сооружениях и т.п. Отличаются низкой токсичностью, низким выделением дыма и газа при тлении, могут применяться в местах с большим скоплением людей и оборудования.

Технические характеристики кабеля ВВГнг-LSLTx-П

• Номинальное переменное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Испытательное напряжение – 3 кВ, время выдержки – 10 минут.
• Окружающая температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С. Длительность – не более 8 часов в сутки, до 1000 часов за весь период.
• Температура токопроводящих жил при КЗ – до +160°С. Длительность – не более 5 секунд.
• Радиус изгиба кабелей – 7,5 диаметров кабеля.
• Сопротивление изоляции при нагреве жил до +20°С – не менее 5,8...12,3 МОм•км.
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.
• Строительная длина – до 450 метров.
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.
• Срок службы – не менее 30 лет.

Преимущества

• пониженное дымо- и газовыделение при возгорании;
• плоская форма для удобного монтажа и экономии места;
• широкий диапазон сечений и жилности;
• долговечность и устойчивость к внешним воздействиям.

ГОСТ ВВГнг-LSLTx-П

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-LSLTx-П

• ВВГ-П – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, плоский профиль. Для одиночной прокладки.
• ВВГнг-П – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение, плоский профиль.
• ВВГнг-LS-П – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение, плоский профиль
• ВВГнг-HF-П – с медными жилами, с изоляцией и оболочкой из безгалогенного ПВХ низкой пожарной опасности, без защитного покрова, не распространяет горение, плоский профиль.
• ВВГ-Пнг-FRLS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение, огнестойкие, плоский профиль.

Производители кабеля ВВГнг-LSLTx-П

• БРЭКС
• Кабэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• ПромЭл

Кабель ВВГнг-LSLTx-П от компании РКБ

Компания РКБ предлагает купить кабели ВВГнг-LSLTx-П с разным сечением токопроводящих жил. Все изделия имеют сертификаты, соответствуют требованиям действующих нормативных стандартов, изготавливаются из качественных и безопасных материалов.

Кабели марки ВВГнг-LSLTx-П имеют плоский профиль, отличаются гибкостью, надежностью, не выделяют токсичных продуктов при тлении. Они могут применяться для подключения электротехнических устройств с номинальным переменным напряжением 0,66 и 1 кВ в местах с большим скоплением людей, оборудования.

В каталоге РКБ вы можете выбрать кабели ВВГнг-LSLTx-П разных сечений и конфигураций. Если цена не указана в карточке, уточните её у менеджеров. Мы поможем рассчитать необходимое количество, подготовим документацию и организуем поставку.
