Кабель АПвБШп

Кабель АПвБШп в Санкт-Петербурге

АПвБШп – бронированные кабели с алюминиевыми жилами в изоляции и оболочке из сшитого полиэтилена. Они имеют круглое сечение, используются для передачи электрической энергии установкам с номинальным напряжением 1 кВ частотой 50 Гц. Могут прокладываться в грунте с низкой, средней и высокой коррозионной активностью.

Силовые изделия применяются при прокладке электросети через несудоходные водоемы при заглублении в грунт, способны сохранять свою работоспособность при температуре от -50 до +50°С, при относительной влажности до 98% при температуре +35°С.

Как выбрать кабель АПвБШп

При выборе кабеля нужно учитывать основные технические характеристики продукции – допустимое рабочее напряжение, ток, температурные режимы работы, а также условия прокладки и эксплуатации. Изделия выпускаются с разным количеством жил – есть модели с заземляющей или нулевой жилой, для различных рабочих условий.

Расшифровка кабеля АПвБШп

• А – алюминиевые жилы.
• Пв – изоляция жил из сшитого полиэтилена.
• Б – броня из стальных оцинкованных лент без подушки под броней.
• Шп – защитный шланг из полиэтилена.

В маркировке кабеля может присутствовать климатическое исполнение продукции – «Т» для тропического климата (с защитой от плесневых грибов), «ХЛ» для хладостойкого исполнения. Температура эксплуатации – до -60°С.

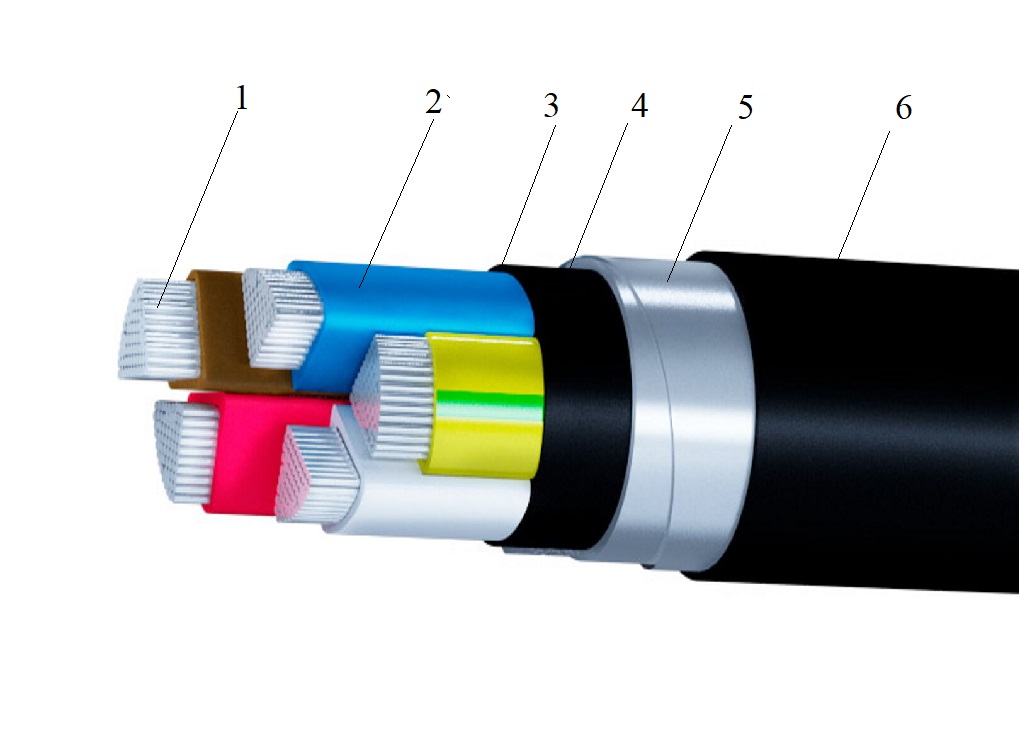

Конструкция кабеля АПвБШп

1. Токопроводящие жилы – алюминиевые, однопроволочные или многопроволочные, 1 или 2 класса по ГОСТ 22483. Сечение круглых жил – от 2,5 до 300 мм2 для однопроволочных моделей, от 2,5 до 1000 мм2 для многопроволочных. Сечение секторных жил – от 25 до 400 мм2. В многожильных кабелях АПвБШп все жилы имеют равное сечение, но есть четырехжильные изделия, у которых нулевая/заземляющая жила имеет меньшее сечение – от 16 до 185 мм2 при диаметре основных жил от 25 до 400 мм2.
2. Изоляция – силанольносшитый полиэтилен. Предусмотрена цветовая кодировка изолированных жил по ГОСТ 31996. Расцветка может быть сплошной или представленной в виде цветных полос шириной 1 мм. Нулевые жилы – синие, заземления – зелено-желтые.
3. Внутренняя оболочка из невулканизированной мелонаполненной резины. Предназначена для заполнения промежутков между жилами, препятствию распространения влаги, для придания круглой формы кабелю.
4. Поясная изоляция из полиэтилена.
5. Защитный бронепокров из двух стальных оцинкованных лент, наложенных таким образом, чтобы верхняя лента перекрывала зазоры между витками нижней.
6. Защитный шланг, выпрессованный из полиэтилена.

Область применения кабеля АПвБШп

• Стационарные установки. Передача и распределение электроэнергии в приборах и электроустановках с номинальным напряжением до 1 кВ.
• Разноуровневые трассы. Изделия могут покладываться по вертикальным, горизонтальным участкам с разным перепадом высот. Допустимая высота прокладки – 4300 метров над уровнем моря.
• Электросети с заземленной нейтралью. Кабели способны выдерживать длительную работу в условиях однофазного короткого замыкания на землю (до 8 часов), но в год этот показатель не должен превышать 125 часов.
• Прокладка в земле. АПвБШп отличаются прочностью и стойкостью к агрессивных воздействий грунта, влаги. Они могут прокладываться в траншеях с разной степенью коррозионной активности почвы, при наличии блуждающих токов, за исключением пучинистых и просадочных грунтов.
• Подводная прокладка. Изделия могут прокладываться под водоемами при заглублении в грунт, в частично затапливаемых кабельных сооружениях.

Технические характеристики кабеля АПвБШп

• Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. Монтажная температура – не ниже -15°С, в противном случае требуется предварительный нагрев кабеля.
• Допустимый нагрев – длительно-допустимый до +90°С, в режиме перегрузки – до +130°С. При коротком замыкании кабель способен выдержать предельную температуру до +125°С в течение 4 секунд.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных изделий.
• Строительная длина – при сечении изделия от 2,5 до 16 мм2 – 450 метров, от 25 до 70 мм2 – 300 метров, более 95 мм2 – 200 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
• Климатическое исполнение – УХЛ и Т, категория 1 и 5 по ГОСТ 15150.
• Класс пожарной опасности – О1.8.2.5.4.

ГОСТ АПвБШп

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АПвБШп

• АПвБШпг – с алюминиевыми жилами, бронированный стальными лентами, с изоляцией и защитным шлангом из сшитого полиэтилена, герметизированный.
• АПвБВнг(А)-LS – с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный стальными лентами, с защитной оболочкой из ПВХ пластиката пониженной горючести с низким выделением дыма и газа при тлении. Для групповой прокладки.
• АПвБбШвз – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, бронированный стальными лентами без подушки, с защитным шлангом из выпрессованного ПВХ пластиката, с заполнением.
• АПвБШпз – с алюминиевыми жилами, бронированный стальными лентами, с изоляцией и защитным шлангом из сшитого полиэтилена, с заполнением.
• АПвБбШнг(А)-LS – с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный стальными лентами без подушки, с защитным шлангом из ПВХ пластиката пониженной пониженной пожарной опасности, с низким выделением дыма и газа при тлении. Для групповой прокладки.

Производители кабеля АПвБШп

• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель
• Кольчугино
• Людиновокабель
• Москабель
• Русэлектрокабель
• Рыбинсккабель
• Сарансккабель
• Тверьэнергокабель
• ТОМСККАБЕЛЬ
• Чувашкабель
• Эм-кабель
• ЭНЕРГОКОМПЛЕКТ МФ

Кабель АПвБШп от компании РКБ

Компания РБК предлагает большой выбор кабелей для электротехнических устройств напряжением до 1 кВ. АПвБШп – высокопрочная силовая продукция с высокой пропускной способностью, стойкостью к повреждениям, внешним воздействиям и возможностью прокладки на сложных трассах.

Вся предлагаемая продукция соответствует требованиям международных нормативных стандартов, соответствует заявленным характеристикам, изготавливается из качественных материалов. У нас можно купить кабель АПвБШп и его аналоги для разных условий эксплуатации.
