Кабель АВВГ

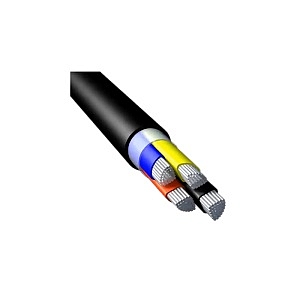

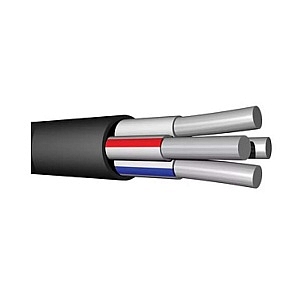

Конструкция АВВГ

1. Алюминиевая токопроводящая жила кабеля АВВГ:
   – однопроволочная (класс 1), сечением 2,5-50 кв. мм - «ож» (так же по новым ГОСТам: ок, ос)
   – многопроволочная (класс 2) сечением 16-240 кв. мм; (так же по новым ГОСТам: мк, мс)
2. Изоляция из ПВХ пластиката,
   Маркировка жил:
   – цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная,
   – цифровая для кабелей сечением 70 кв. мм и выше 1, 2, 3, 4, 0;
3. Заполнение из ПВХ жгутов;
4. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше;
5. Оболочка из ПВХ пластиката.

Технические характеристики АВВГ

• Номинальное переменное напряжение частоты 50Гц, кВ

  0,66

  1

• Максимальное переменное напряжение частоты 50Гц, кВ

  0,72

  1,2

• Испытательное переменное напряжение 50 Гц, 10 мин., кВ

  3

  3,5

• Сопротивление изоляции при температуре 70 °C, не менее (МОм*км)

  0,005

• Макс. рабочая температура жилы,  °C

  70

• Макс. температура короткого замыкания в течении 4 сек.,  °C

  160

• Температура окружающей среды,  °C

  от -50 до +50

• Влажность воздуха при 35 °C, %

  98

• Монтаж при температуре не ниже,  °C

  -15

• Радиус изгиба одножильных, наружных диаметров:

  10

• Радиус изгиба многожильных, наружных диаметров:

  7,5

• Строительная длина, не менее, м - сечение основных жил 2,5-16 кв. мм

  450

• Строительная длина, не менее, м - сечение основных жил 25-70 кв. мм

  300

• Строительная длина, не менее, м - сечение основных жил 95 кв. мм и выше

  200

• Гарантийный срок эксплуатации, лет

  5

Описание АВВГ

Основа кабеля — токопроводящая жила из одной или нескольких проволок общим сечением до 240кв.мм. Для изготовления жилы, в зависимости от назначения и особенностей модификации, используются медь или алюминий. Для изоляции жил, наружной оболочки и внутреннего заполнения пространства применяют ПВХ пластикат с пониженным дымовыделением. Различить жилы можно благодаря цифровой и цветовой маркировке, нулевая жила обычно выделена голубым цветом. Кабель сечением более 16кв.мм дополнительно покрыт слоем обмотки из нетканого материала.

Кабель рассчитан на эксплуатацию в сетях постоянного или переменного тока напряжением соответственно 2,4кВ или 0,66-1кВ и частотой 50Гц. Для соблюдения условий эксплуатации необходимо обеспечить температуру окружающей среды в диапазоне от -50 до +50°C при относительной влажности воздуха до 98%. Монтаж при температуре -15°C позволяет обойтись без предварительного прогревания кабеля. В процессе эксплуатации возможен нагрев поверхности до 70°C. Строительная длина отрезков выбирается в зависимости от диаметра кабеля и должна составлять не менее 200м. При формировании изгибов минимальный радиус рассчитывают в зависимости от числа проволок в жиле — 10 диаметров для однопроволочного кабеля и 7,5 для многопроволочного.

Область применения кабеля — электростанции, промышленные предприятия, распределительные узлы и устройства, сети электроснабжения объектов различного назначения, а также — внутренняя проводка в жилых зданиях и строительных сооружениях. Допускается прокладка в грунте, в специально обустроенных кабельных каналах, на открытом воздухе при условии защиты от механического воздействия и растягивающей нагрузки. Кабель поставляется в специальной таре, гарантирующей защиты поверхности от повреждения и упрощающей нарезку на фрагменты требуемой длины.

Гарантийный срок эксплуатации составляет 5 лет, общая рекомендованная продолжительность службы — до 30 лет при условии соблюдения требований к монтажу и эксплуатации.
