Кабель АВВГнг в Санкт-Петербурге

АВВГнг – круглый силовой кабель с алюминиевыми жилами в поливинилхлоридной изоляции низкой горючести. Предназначен для подключения стационарных электроустановок с номинальным напряжением переменного тока 0,66 и 1 кВ частотой 50 Гц.

Может прокладываться в помещении по разноуровневым трассам, использоваться в разных климатических условиях. Характеризуется стойкостью к повышенным нагрузкам, гибкостью. Допускается применение в электросетях с заземленной или изолированной нейтралью, в открытых кабельных сооружениях наружных электроустановок.

Как выбрать кабель АВВГнг

При выборе изделий требуется выяснить номинальное напряжение подключаемой электротехнической установки, допустимый ток нагрузки – он зависит от сечения кабеля АВВГнг, количества жил. Нужно обратить внимание на условия эксплуатации, монтажную и рабочую температуру, класс огнестойкости, особенности прокладки по трассе.

Расшифровка кабеля АВВГнг

• А – алюминиевые жилы.
• В – изоляция из поливинилхлоридного пластиката.
• В – оболочка из ПВХ пластиката пониженной горючести.
• Г – специальный защитный покров отсутствует.
• нг – не распространяет горение.

При наличии в маркировке индекса «ХЛ» изделия могут применяться при температуре до -60°С, кабели с индексом «Т» указывает на стойкость к плесневым грибам.

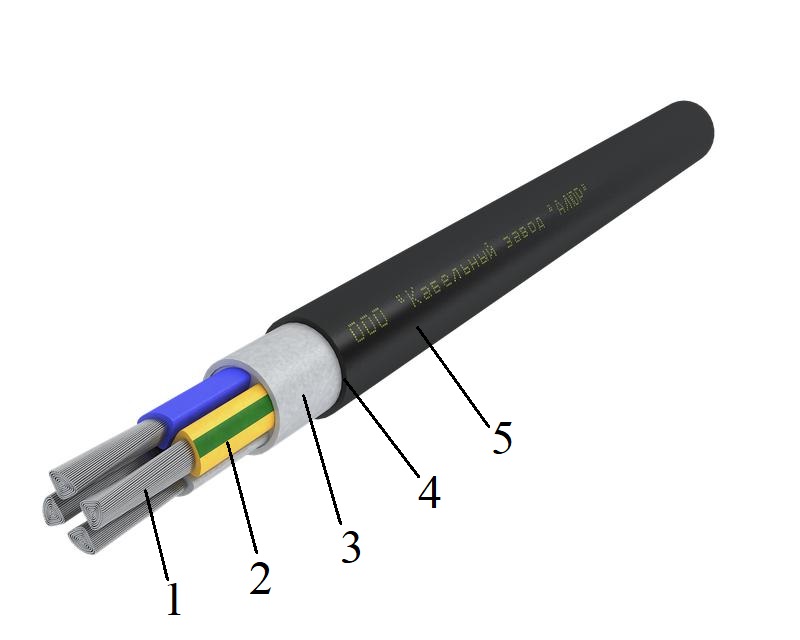

Конструкция кабеля АВВГнг

1. Жилы – алюминиевые, с круглой или секторной формой. Число жил – от 1 до 5. Номинальное сечение круглых жил – от 2,5 до 1000 мм2, секторных – от 2,5 до400 мм2. Сечение нулевых жил и жил заземления – от 16 до 185 мм2 при размере основной от 25 до 400 мм2.
2. Изоляция – поливинилхлорид. Предусмотрена цветовая маркировка, где синий цвет указывает на нулевую жилу, желто-зеленый – на заземление. Основные жилы имеют серый, коричневый, черный цвет. Маркировка – сплошная, допускается нанесение цветных полос толщиной более 1 мм.
3. Заполнение – экструдированная поливинилхлоридная композиция пониженной горючести.
4. Внутренняя оболочка – поливинилхлорид пониженной пожарной опасности.
5. Наружная оболочка – ПВХ пластикат пониженной горючести.

Область применения кабеля АВВГнг

• Подключение стационарных установок. Переменное напряжение тока 0,66 и 1 кВ частотой 50 Гц.
• Разноуровневые трассы. Могут прокладываться на вертикальных и горизонтальных участках без учета перепада высот.
• Атомные станции класса 3 и 4. Класс пожарной опасности продукции – П1б.8.2.5.4 по ГОСТ 31565-2012. Применяется во взрывоопасных зонах класса B-1, B-1а.
• Внутренняя прокладка. Кабели могут прокладываться в производственных помещениях, при обустройстве щитовых линий, проведении внутренней электрической проводки сооружений.
• Разные климатические зоны. Допускается применение в регионах с умеренным, тропическим климатом. Высота над уровнем моря – до 4300 метров.
• Электросети с заземленной или изолированной нейтралью. Режим работы в условиях однофазного КЗ на землю – до 8 часов за раз, до 125 часов за год.
• Наружная прокладка электросетей. Возможна прокладка в открытых кабельных сооружениях, если нет опасности механических повреждений в ходе эксплуатации.

Технические характеристики кабеля АВВГнг

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура – не ниже -15°С, в противном случае требуется предварительный нагрев кабеля для повышения его гибкости.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С.
• Нагрев жил при КЗ – до +160°С в течение 4 секунд.
• Предельный нагрев по условию невозгорания при КЗ – до +350°С.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных изделий, 7,5 диаметров – для многожильных моделей.
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.5.4
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
• Прочность изоляции и оболочки при разрыве – не менее 12,5 Н/мм.

ГОСТ АВВГнг

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АВВГнг

• АВВГнг-LS – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение.
• АВВГзнг – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова, с заполнением, не распространяет горение.
• АВВГнг(А) – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение при пучковой прокладке.
• АВВГнг-FRLS – огнестойкие, с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение.
• ВВГнг – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова.

Производители кабеля АВВГнг

• Евкабель
• КАМСКИЙ КАБЕЛЬ
• Сарансккабель
• Чувашкабель

Кабель АВВГнг от компании РКБ

В компании РБК можно купить кабели АВВГнг для электросетей с номинальным напряжением переменного тока до 0,66 и 1 кВ частотой 50 Гц. Все изделия отличаются надежностью, длительным сроком службы, имеют сертификаты, соответствуют действующим нормативным стандартам.

Кабели АВВГнг соответствуют заявленным техническим требованиям, изготавливается из качественных материалов. Они проходят заводские проверки испытательным напряжением, могут прокладываться в кабельных сооружениях, внутри помещений при одиночной протяжке.
