Кабель АВВГнг-LS в Санкт-Петербурге

АВВГнг-LS – силовой кабель круглого сечения с алюминиевыми токопроводящими жилами, помещенными в ПВХ изоляцию низкой горючести. Он используется для подключения стационарных установок с номинальным переменным напряжением тока до 0,66 и 1 кВ частотой 50 Гц.

Кабели могут эксплуатировать при температуре от -50 до +35°С, отличаются гибкостью, стойкостью к повышенным нагрузкам. Они применяются в разных климатических зонах, на трассах со значительными перепадами высот.

Как выбрать кабель АВВГнг-LS

При выборе продукции стоит учитывать сечение кабеля, количество жил, номинальное напряжение электроустановки, ток нагрузки. Нужно обратить внимание на условия эксплуатации и монтажа продукции, допустимые параметры влажности, рабочую температуру, класс пожарной безопасности и т.п.

Расшифровка кабеля АВВГнг-LS

• А – алюминиевые жилы.
• В – изоляция из ПВХ пластиката.
• В – оболочка из ПВХ пластиката.
• Г – защитный покров отсутствует. Кабель «голый», без брони.
• нг – не распространяет горение при возгорании, может применяться в пожароопасных средах при одиночной прокладке.
• LS – низкое выделение дыма и газа при тлении.

После буквенного обозначения кабели идет цифровое, указывающее число жил, площадь поперечного сечения жилы, рабочее напряжение. Изделия с индексом «ХЛ» могут применяться при температуре выше -60°С, индекс «Т» указывает на тропическое исполнение.

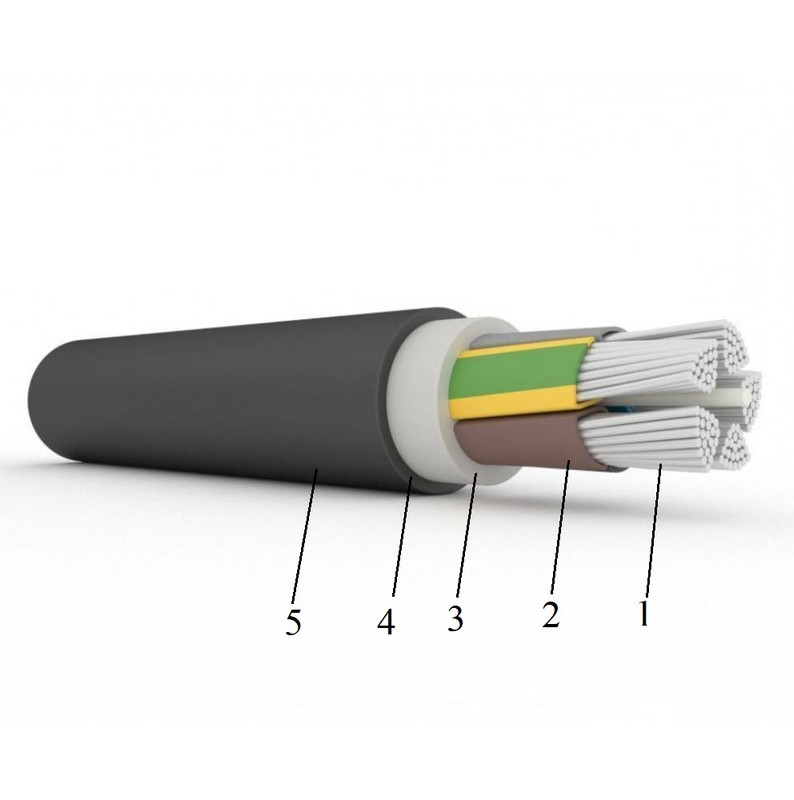

Конструкция кабеля АВВГнг-LS

1. Жилы – алюминиевые, с круглой или секторной формой. Число жил – от 1 до 5. Номинальное сечение круглых однопроволочных жил – от 2,5 до 300 мм2, многопроволочных – от 25 до 1000 мм2. Жилы секторной формы имеют сечение от 25 до 400 мм2. Многожильные кабели имеют от 2 до 5 жил, в конструкции может быть нулевая жила/заземления меньшего сечения – от 16 до 185 мм2 при основной жиле размером от 25 до 400 мм2. Все основные жилы имеют одинаковое сечение.
2. Изоляция – ПВХ пластикат. Изолированные жилы имеют цветовую маркировку – сплошную или продольными лентами шириной более 1 мм. Нулевая жила имеет синий цвет, заземляющая – желто-зеленый.
3. Заполнение пространства между скрученными изолированными жилами - сплошное, без промежутков. Заполняется экструдированной поливинилхлоридной или резиновой смесью. Придает изделию круглую форму.
4. Внутренняя оболочка – ПВХ пластикат пониженной горючести.
5. Наружная оболочка – ПВХ пластикат низкой пожарной опасности с пониженным выделением продуктов горения при тлении.

Область применения кабеля АВВГнг-LS

• Подключение стационарных установок. Кабель используется для подключения электрических силовых приборов с номинальным переменным напряжением тока 0,66 и 1 кВ частотой 50 Гц.
• Разноуровневые трассы. Могут прокладываться на вертикальных и горизонтальных участках со значительными перепадами высот. Допускается применение на высоте до 4300 м над уровнем море.
• Атомные станции класса 3 и 4 по ОПБ-88/97. Возможна прокладка во взрывоопасных зонах класса В1 и В1-а.
• Внутренняя прокладка. Кабели могут прокладываться в кабельных сооружениях, в производственных помещениях, применяться для обустройства щитовых линий, при проведении внутренней электрической проводки сооружений.
• Электросети с заземленной или изолированной нейтралью. Продолжительность работы в режиме однофазного короткого замыкания – до 8 часов.

Технические характеристики кабеля АВВГнг-LS

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. При прокладке кабеля при температуре окружающей среды ниже -15°С необходим предварительный нагрев изделия для увеличения его гибкости.
• Допустимый рабочий нагрев – до +70°С.
• Температура режима перегрузки – до +90°С.
• Предельная температура токопроводящих жил при КЗ – до +160°С. Длительность – до 4 секунд.
• Монтажный радиус одножильного кабеля – 10 наружных диаметров, многожильного –7,5 диаметров.
• Строительная длина – от 200 до 450 м в зависимости от диаметра сечения кабеля.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.

ГОСТ АВВГнг-LS

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля АВВГнг-LS

• АВВГнг-LS-П – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, плоский профиль, не распространяет горение.
• АВВГнг(А) – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение при пучковой прокладке.
• АВВГзнг-LS – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, с заполнением.
• АВВГнг-FRLS – огнестойкие, с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение.
• ВВГнг – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова.
• ВВГнг(А)-LS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката низкой пожарной опасности, с пониженным дымо- и газовыделением при тлении, без защитного покрова, не распространяет горение при пучковой прокладке.

Производители кабеля АВВГнг-LS

• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• ВИМ-Кабель
• ВКЗ
• Кабэкс
• Кавказкабель
• Людиновокабель
• Магна
• МКЗ
• Новосибирский кабельный завод
• ПСКОВКАБЕЛЬ
• Рыбинсккабель
• Сарансккабель
• Севкабель
• СКТ ГРУПП
• СКТ-Групп
• Тверьэнергокабель
• Цветлит
• Чувашкабель
• ЭЛКАБ -КАБЕЛЬНЫЙ ЗАВОД
• ЭЛПРОМ
• Эм-кабель
• Энергокабель

Кабели АВВГнг-LS компания РКБ

Кабели марки АВВГнг-LS от компании РКБ – надежные электротехнические изделия, отвечающие требованиям ГОСТ 31996 и действующим нормативным стандартам. Они выпускаются из качественного сырья, проходят необходимые заводские испытания на прочность, сопротивление изоляции и т.п.

Изделия комплектуются сертификатами, отличаются длительным сроком службы. У нас можно купить кабели АВВГнг-LS с разным количеством и сечением жил для подключения электротехнических установок с номинальным напряжением до 1 кВ.
