Кабель ВВГнг

Кабель ВВГнг — это медный силовой кабель в ПВХ-изоляции и ПВХ-оболочке пониженной горючести для стационарных сетей до 1 кВ. Он передает электроэнергию от распределительных щитов к потребителям в наружных электроустановках, производственных помещениях и кабельных сооружениях. Главная особенность исполнения связана с поведением в огне, поскольку пучок таких кабелей не распространяет пламя по трассе.

Что такое кабель ВВГнг

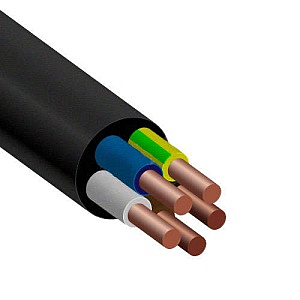

Кабель предназначен для передачи и распределения электроэнергии в стационарных установках переменного напряжения 0,66 и 1 кВ частотой 50 Гц. От одной до пяти медных жил в индивидуальной изоляции скручиваются в общий сердечник, промежутки заполняются, а поверх накладывается сплошная наружная оболочка.

Отличие от стандартного ВВГ связано с материалом оболочки. У ВВГ она изготавливается из обычного поливинилхлорида, и такой кабель не распространяет горение только в одиночной прокладке. Если несколько линий ВВГ укладываются в один лоток, по ГОСТ 31996-2012 обязательна огнезащита. Оболочку ВВГнг делают из пластиката пониженной горючести, поэтому пучок кабелей гаснет сам после удаления источника огня, и групповая прокладка допускается без дополнительных мер. Изоляция жил в обоих случаях поливинилхлоридная, но различается цветом для быстрой идентификации фаз, нулевой и защитной жилы.

Позиционировать изделие как провод ВВГнг некорректно, если учитывать его конструкцию. У провода одна или несколько изолированных жил, иногда с легкой оболочкой, и он рассчитан на прокладку внутри помещений, аппаратов и щитов. У кабеля жилы собраны под общую оболочку, которая защищает их от влаги и механических повреждений. По этому признаку ВВГнг кабель, и прокладывать его можно в лотках, кабельных сооружениях и на открытом воздухе.

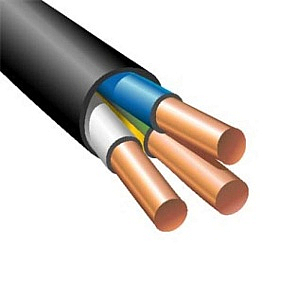

Конструкция и характеристики кабеля ВВГнг

Основные параметры и варианты исполнения по ГОСТ 31996-2012:

Расшифровка маркировки ВВГнг

Название марки собирается из обозначений слоев по порядку от жилы к оболочке.

• Отсутствие буквы «А» в начале говорит о медных жилах

• Первая «В» относится к ПВХ-изоляции жил, вторая к ПВХ-оболочке

• Буква «Г» означает, что брони и защитного покрова поверх оболочки нет

• Индекс «нг» указывает на нераспространение горения в пучке

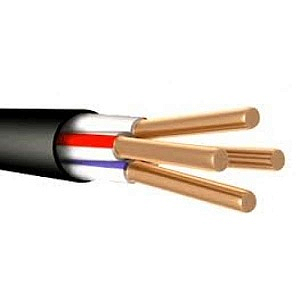

В современных обозначениях за индексом следует категория в скобках, поэтому в каталоге чаще встречается ВВГнг(А). Категория А соответствует самому жесткому из распространенных испытаний с объемом горючей массы до 7 литров на метр пучка. Полное обозначение дополняется числом и сечением жил, типом жилы и напряжением, например «ВВГнг(А) 5х10ок(N,PE)-0,66».

Подробная расшифровка маркировки ВВГнг приведена в отдельной статье.

Виды и варианты кабеля ВВГнг

Внутри марки выпускается несколько сотен маркоразмеров, и они различаются по нескольким признакам.

По количеству жил:

• одножильные — линии больших сечений, где каждая фаза прокладывается отдельным кабелем

• трехжильные — однофазные линии с фазой, нулем и защитным проводником

• четырехжильные — трехфазные линии системы TN-C или трехфазные нагрузки с нулевой жилой

• пятижильные — трехфазные линии системы TN-S с раздельными N и PE

Обратите внимание:

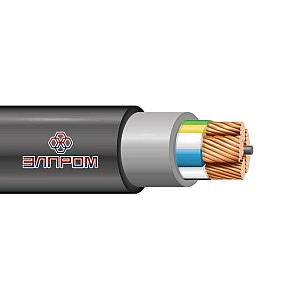

Если для проекта нужен ВВГнг многожильный, уточните в заявке, что имеется в виду, кабель с несколькими жилами или с многопроволочными жилами. Число жил видно по первой цифре в обозначении, а конструкцию жилы показывают буквы «о» (однопроволочная) и «м» (многопроволочная).

По номинальному напряжению выпускаются два исполнения (для сетей 380/220 В подходят оба варианта):

• На 0,66 кВ изготавливаются кабели с жилами до 50 мм²

• на 1 кВ весь ряд сечений, причем изоляция у второго исполнения толще.

По форме:

• Основное исполнение марки круглое. ВВГнг круглый надежно уплотняется в сальниках щитов и кабельных вводах, равномерно ложится в лотки и допускает любое число жил.

• Плоское исполнение ВВГнг-П ограничено двумя-тремя жилами сечением до 16 мм² и относится к отдельной группе.

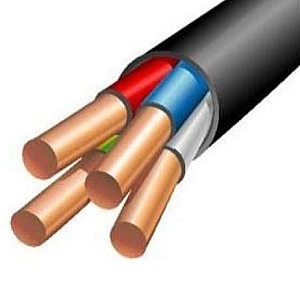

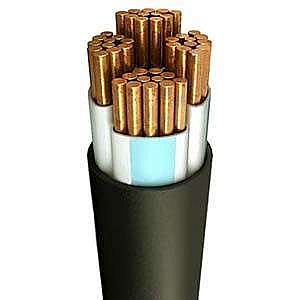

По сечению марка охватывает весь ряд от 1,5 мм² для осветительных групп до сотен квадратных миллиметров для питающих линий. В каталоге РКБ представлены ходовые позиции от 3х1,5 до 4х70, включая исполнения с уменьшенной нулевой жилой вида 3х25+1х10.

Где применяется кабель ВВГнг

ГОСТ 31996-2012 относит кабели с оболочкой пониженной горючести к групповой прокладке в кабельных сооружениях наружных электроустановок, а заводские ТУ дополняют этот перечень производственными помещениями и открытым воздухом.

Основные области применения:

• электроснабжение зданий и сооружений — питающие линии, проложенные по эстакадам, наружным стенам и в кабельных блоках до вводных щитов

• распределительные сети 0,4 кВ — трассы между трансформаторными подстанциями, распределительными пунктами и щитами потребителей

• промышленные объекты — цеха, насосные, котельные, компрессорные и открытые технологические установки

• наружное освещение — питание опор и прожекторов на территориях предприятий, парковках и складских площадках

• кабельные сооружения — эстакады, галереи, каналы и туннели с групповой прокладкой нескольких линий

В грунте кабель прокладывается в трубах или кабельных блоках, поскольку брони у него нет.

Как выбрать кабель ВВГнг

Основные параметры:

• количество жил — по схеме сети, три для однофазной линии, четыре или пять для трехфазной

• сечение — по расчетному току с учетом способа прокладки и соседних кабелей

• напряжение — 0,66 кВ достаточно для сетей 380/220 В, 1 кВ выбирается для крупных сечений и сетей 660 В

• нагрузка — с запасом на перспективное подключение новых потребителей

• условия прокладки — открытая электроустановка, производственное помещение или трасса в трубе

• длина — с учетом падения напряжения и запаса на разделку концов

Для ориентира по сечению ГОСТ 31996-2012 приводит допустимые токи медных многожильных кабелей на воздухе с температурой +25 °C. Жила 2,5 мм² рассчитана на 27 А, 6 мм² на 46 А, 16 мм² на 84 А, 35 мм² на 137 А. Для пятижильных кабелей эти значения умножаются на 0,93, а в пучке и в трубе допустимый ток ниже табличного.

На протяженной трассе напряжение к концу линии заметно снижается, и сечение, достаточное по нагреву, приходится увеличивать на ступень. Кабели до 16 мм² включительно поставляются в бухтах массой до 50 кг, более крупные сечения на барабанах.

В чем разница ВВГнг и ВВГнг-LS

ВВГнг и ВВГнг-LS похожи по назначению и конструкции, но это два разных исполнения. У LS-версии изоляция и оболочка изготавливаются из пластиката пониженной пожарной опасности, который во время горения и тления выделяет значительно меньше дыма и хлористого водорода. Поэтому для групповой прокладки внутри зданий, в том числе жилых и общественных, применяются исполнения с индексом LS. Для плоской прокладки используется кабель силовой ВВГнг-LS-П — его жилы расположены в одной плоскости, благодаря чему кабель занимает меньше места по толщине и удобен при монтаже на ограниченных участках трассы. Круглое исполнение ВВГнг-LS подходит для прокладки в лотках, трубах, кабельных сооружениях и других местах, где форма кабеля не ограничена. А ВВГнг остается востребованным исполнением для наружных установок и производственных объектов, где требования к дымо- и газовыделению не являются определяющим фактором.

Купить кабель ВВГнг в RKB

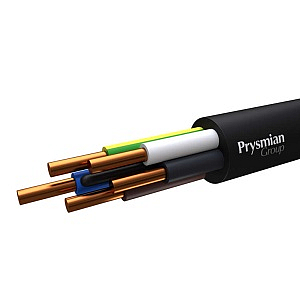

В каталоге RKB представлен ВВГнг(А) от заводов Кабэкс, Севкабель, РЭК-Prysmian, Рыбинсккабель, Сарансккабель, ЭКЗ «Кольчугино», Камский кабель, Элкаб, Эм-кабель и других производителей. Кабель силовой ВВГнг можно купить в СПб со склада или заказать с завода, оптом и в розницу, бухтой, барабаном или отрезом нужной длины.

Цена зависит от конкретного исполнения, сечения, производителя, длины и объема заказа, поэтому стоимость и наличие менеджер подтверждает на день обращения. Доставка выполняется по Санкт-Петербургу, России и ЕАЭС, партия сопровождается сертификатами и паспортом качества, документы оформляются по ЭДО.

Аналоги кабеля ВВГнг

• ВВГнг(А) – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не распространяет горение при пучковой прокладке.
• ВВГнг-LS – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
• ВВГнг(А)-HF – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не содержит галогенов, не распространяет горение при пучковой прокладке.
• ВВГнг(А)-FRLS – с медными жилами, с изоляцией и оболочкой из ПВХ без защитного покрова, с пониженным дымо- и газовыделением при тлении, огнестойкий, не распространяет горение при пучковой прокладке.
• ВВГ-П – плоский, с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова.
• ВВГз – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, с заполнением.
• ВВГнг-П – плоский, с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не распространяет горение.
