Кабель ВВГнг-LS

Что такое кабель ВВГнг-LS

Марка относится к кабелям силовым с медными жилами и предназначена для передачи и распределения электроэнергии в установках переменного напряжения 0,66 и 1 кВ частотой 50 Гц. Токопроводящие жилы изготавливают из меди 1 или 2 класса по ГОСТ 22483, однопроволочными в малых сечениях и многопроволочными в крупных. Каждая жила покрывается изоляцией своего цвета, затем жилы скручиваются, промежутки заполняются, и сердечник покрывается наружной оболочкой.

Для изоляции и оболочки применяется ПВХ-пластикат с нормированными показателями продуктов горения. По ГОСТ 31996-2012 он выделяет не более 140 мг галогенных кислот в пересчете на HCl на грамм материала, а дым снижает светопроницаемость в испытательной камере не более чем на 50%. Для людей в здании это означает меньше едкого дыма на путях выхода, для оборудования меньше соляной кислоты, которая образуется из хлористого водорода и влаги. Однако индекс LS не означает отсутствие галогенов, ведь ПВХ содержит хлор, и для помещений с особыми требованиями выпускаются безгалогенные исполнения HF.

Называть изделия этой марки провода ВВГнг-LS некорректно. Провода с ПВХ-изоляцией (типа ПуВ и ПуГВ) выпускаются по другому стандарту, рассчитаны на напряжение до 450/750 В и прокладываются внутри щитов, аппаратов и в трубах. ВВГнг-LS изготавливается по ГОСТ 31996-2012 как кабель, у него общая оболочка поверх всех жил, номинальное напряжение до 1 кВ и нормированное поведение в групповой прокладке.

Расшифровка маркировки ВВГнг-LS

Обозначение складывается из трех частей. Буквы ВВГ описывают конструкцию, где:

• первая «В» указывает на ПВХ-изоляцию жил

• вторая «В» на ПВХ-оболочку

• «Г» на отсутствие брони и защитного покрова

• Индекс «нг» говорит о том, что пучок кабелей не распространяет горение.

• Приставка LS (Low Smoke) означает пониженное дымо- и газовыделение во время горения и тления.

• Буквы «А» в начале нет, значит жилы медные.

Одна и та же марка встречается в нескольких вариантах написания: ВВГнг-LS — прежнее обозначение без категории, до сих пор распространено в прайсах и заявках, ВВГнг(А)-LS — обозначение по ГОСТ 31996-2012, где (А) указывает категорию нераспространения горения, ВВГнг А LS и ВВГнг ЛС.

Полная расшифровка кабеля силового ВВГнг(А)-LS 0,66 кВ на примере «ВВГнг(А)-LS 3х2,5ок(N,PE)-0,66» выглядит так: три жилы сечением 2,5 мм² однопроволочные круглые, среди них нулевая и защитная, номинальное напряжение 0,66 кВ. Категория А допускает до 7 литров горючей массы на метр пучка, поэтому в одном лотке можно уложить больше линий, чем для категорий с более строгой нормой.

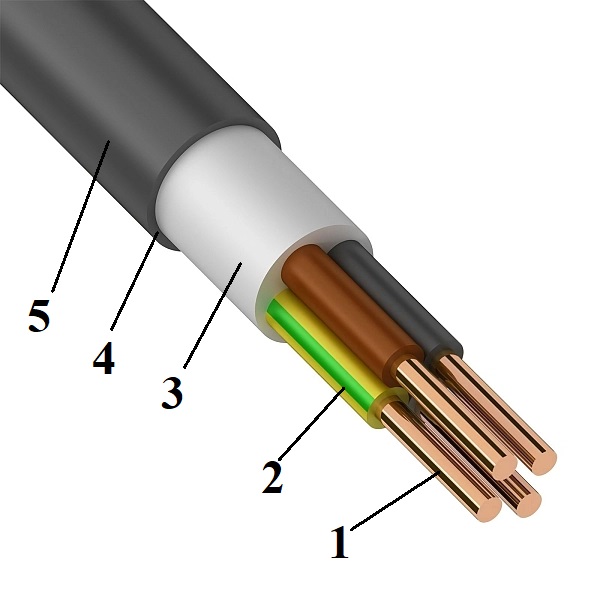

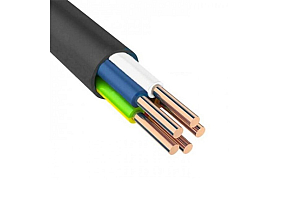

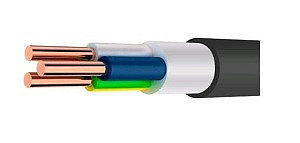

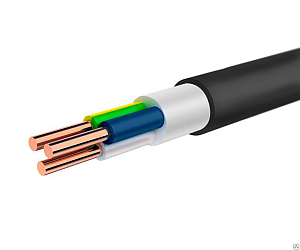

Конструкция кабеля ВВГнг-LS

1. Жилы — медные, однопроволочные или многопроволочные (1, 2 класс по ГОСТ 22483), круглая или секторная форма. Сечения: монолит 1,5–50 мм²; многопроволочные — 16–1000 мм² (круг), 25–400 мм² (сектор). Число жил — 1–6; возможно уменьшенное сечение N/PE.
2. Изоляция — ПВХ пониженной пожарной опасности. Цветовая маркировка (сплошная/полоса ≥1 мм): N — синий, PE — жёлто-зелёный.
3. Заполнение — ПВХ-композиция низкой горючести, придаёт круглую форму и фиксирует жилы.
4. Внутренняя оболочка — ПВХ НГ.
5. Наружная оболочка — ПВХ пониженной горючести с низким дымовыделением (LS).

Характеристики кабеля ВВГнг-LS

Нормативные параметры задает ГОСТ 31996-2012, часть значений уточняется в ТУ завода:

Исполнение кабеля ВВГнг LS 0,66 кВ широко представлено в каталоге и подходит для большинства внутренних сетей 380/220 В. Оно выпускается с жилами до 50 мм² и отличается более тонкой изоляцией, поэтому кабель выходит компактнее. Для крупных сечений и сетей 660 В выбирается исполнение на 1 кВ.

Виды и варианты кабеля ВВГнг-LS

Основные классификации:

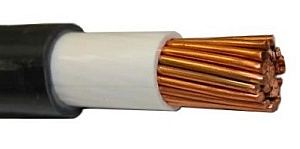

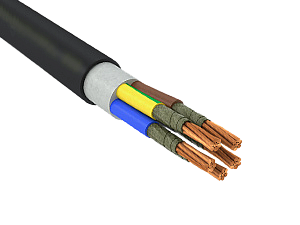

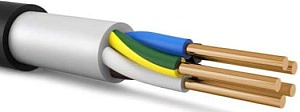

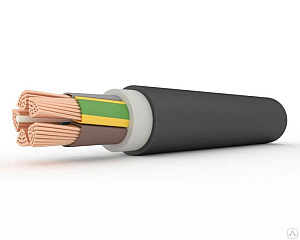

• По количеству жил в каталоге представлены одно-, двух-, трех-, четырех- и пятижильные кабели. Трехжильные рассчитаны на однофазные линии, пятижильные на трехфазные сети с раздельными нулевой и защитной жилами, одножильные применяются на мощных вводах, где каждая фаза прокладывается отдельно.

• По сечению в каталоге есть кабели от 1,5 мм² для освещения до 300 мм² для главных питающих линий. Самые ходовые позиции, 3х1,5 и 3х2,5, прокладываются в групповых сетях квартир и офисов, сечения 6–35 мм² применяются на стояках и этажных щитах, крупные сечения на вводах в ВРУ.

• По напряжению выпускаются исполнения на 0,66 и 1 кВ. Разница связана с толщиной изоляции, и для сетей 380/220 В подходят оба варианта.

• По форме основная часть ассортимента круглая. ВВГнг-LS круглый выпускается с любым числом жил, плотно уплотняется в сальниках щитов и кабельных вводах и ровно ложится в лотки. Кабель силовой ВВГнг(А)-LS плоский ограничен двумя или тремя жилами сечением до 16 мм² и в каталоге встречается под обозначением ВВГ-Пнг(А)-LS. Его прокладывают скрыто в неглубоких штробах под штукатуркой, где он занимает меньше места по толщине стены.

Где применяется кабель ВВГнг-LS

ГОСТ 31996-2012 относит исполнения нг-LS к групповой прокладке в кабельных сооружениях и помещениях внутренних электроустановок, в том числе в жилых и общественных зданиях.

Основные объекты:

• жилые дома — квартирная проводка, этажные щиты, стояки, освещение подъездов и паркингов

• общественные здания — школы, детские сады, больницы, торговые и бизнес-центры

• производственные корпуса — питание оборудования, освещения и вентиляции внутри цехов

• технические помещения — электрощитовые, венткамеры, кабельные этажи и шахты

На таких объектах LS-исполнение важно потому, что кабельные трассы проходят рядом с путями эвакуации и через помещения с людьми. Для систем противопожарной защиты этого исполнения недостаточно. Линии оповещения, дымоудаления, пожарных насосов и аварийного освещения должны сохранять работоспособность в огне, и для них применяются огнестойкие кабели FRLS.

Чем ВВГнг-LS отличается от ВВГнг

У ВВГнг и ВВГнг-LS одинаковые медные жилы, похожая конструкция и близкое назначение, но это разные исполнения с разным классом пожарной опасности. У обычного ВВГнг показатели дыма и газовыделения не нормируются, у LS-версии они ограничены стандартом. Поэтому класс ВВГнг(А)-LS записывается как П1б.8.2.2.2, а у ВВГнг(А) последние позиции кода выше. Разница определяет область применения. LS-исполнение закладывается внутри зданий, а кабель ВВГнг применяется преимущественно в наружных электроустановках и на производственных площадках.

Как выбрать кабель ВВГнг-LS

Перед заказом параметры кабеля сверяются с проектом или схемой сети:

• количество жил — три для однофазной линии, пять для трехфазной системы TN-S

• сечение — по расчетному току с учетом прокладки в пучке, трубе или коробе

• напряжение — 0,66 кВ для большинства внутренних сетей, 1 кВ для крупных сечений

• форма — плоский для скрытой проводки в штробах, круглый для лотков, труб и щитов

• условия эксплуатации — помещение, кабельное сооружение или трасса с требованием огнестойкости

• длина и объем заказа — с запасом на разделку концов и подключение

Сечения до 16 мм² включительно поставляются в бухтах, более крупные на барабанах. Если длина линии не кратна бухте, выгоднее заказать отрез с барабана и не оставлять остатки.

Купить кабель ВВГнг-LS в RKB

Купить кабель ВВГнг ЛС в СПб можно со склада, для других регионов доступна доставка по России и ЕАЭС. В каталоге RKB представлены сотни позиций ВВГнг(А)-LS от Кабэкс, Севкабеля, Псковкабеля, Конкорда, Эм-кабеля, Энергокабеля, СКТ ГРУПП, Элпрома и других заводов. Фильтры по числу жил, сечению, напряжению, конструкции жилы и производителю помогают быстро найти нужное исполнение. Если нужно ВВГнг(А)-LS купить оптом или в розницу, заказ оформляется на сайте, по телефону или по заявке со спецификацией.

ВВГнг-LS цена за метр указана в карточках товаров, но цифра меняется вместе со стоимостью меди, поэтому менеджер подтверждает ее на день заказа. Цена ВВГнг ЛС зависит от исполнения, сечения и числа жил, производителя, а также объема заказа.

Каждая партия сопровождается сертификатами и паспортом качества, документы оформляются по ЭДО.

ГОСТ ВВГнг-LS

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией 0,66; 1; 3 кВ.
• ГОСТ 22483-2012. Жилы токопроводящие.
• ГОСТ 23286-78. Толщины изоляции/оболочек и испытания.
• ГОСТ 7006-72. Покровы защитные кабелей.
• ГОСТ 31565-2012. Требования пожарной безопасности.
• ГОСТ 15150-69. Климатические исполнения.

Аналоги кабеля ВВГнг-LS

• ВВГнг(А)-LS — для пучковой прокладки, низкое дымовыделение.
• ВВГнг-HF — безгалогеновый ПВХ с НГ-свойствами.
• ВВГнг(А) — категория «А» по НГ, без индекса LS.
• ВВГнг-FRLS — огнестойкий, LS.
• ВВГ-П — плоский вариант для одиночной прокладки.
• ВВГнг — НГ без LS.
