Кабель ВВГнг-FRLS в Санкт-Петербурге

ВВГнг-FRLS – огнестойкие кабели, предназначенные для распределения электроэнергии в стационарных установках с высоким требованием по пожарной безопасности. Они могут применяться в системах с номинальным переменным напряжением до 0,66 и 1 кВ частотой 50 Гц.

Кабели отличаются огнестойкостью, могут функционировать в течение трех часов в условиях пожара. Отличаются низким выделением продуктов горения при тлении.

Как выбрать кабель ВВГнг-FRLS

При выборе кабеля требуется учитывать сечение провода, число жил, необходимость нулевой или заземляющей жилы, номинальное напряжение электроустановки, ток нагрузки и условия эксплуатации – максимальную рабочую и монтажную температуру, места прокладки.

Расшифровка кабеля ВВГнг-FRLS

  • В – поливинилхлоридная изоляция медных токопроводящих жил.
  • В – оболочка из ПВХ пластиката пониженной пожарной опасности.
  • Г – специальный защитный покров отсутствует.
  • нг – не распространяет горение в случае возникновении возгорания, может применяться в пожароопасных средах при одиночной прокладке.
  • FR – огнестойкий, сохраняет работоспособность в течение трех часов при открытом огне.
  • LS – низкое выделение дыма и газа при тлении.

Отсутствие буквы «А» в маркировке указывает на то, что жилы – медные. После буквенного обозначения кабели идет цифровое, указывающее число жил, площадь поперечного сечения жилы, рабочее напряжение.

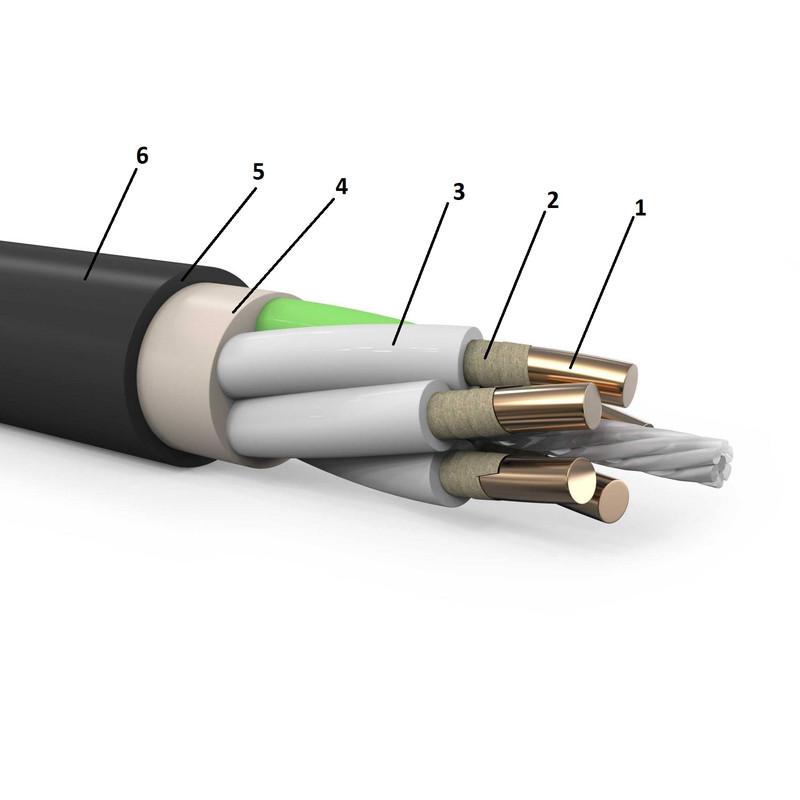

Конструкция кабеля ВВГнг-FRLS

  1. Жилы – медные однопроволочные или многопроволочные, круглой или секторной формы (1, 2 класса по ГОСТ 22483). Номинальное сечение однопроволочных жил круглой формы – от 1,5 до 50 мм2, многопроволочных – от 16 до 240 мм2 круглой формы, от 25 до 240 мм2 – секторной. Число жил – от 1 до 6. В двухжильных кабелях жилы имеют равное сечение, у трех-, четырех- и пятижильных изделий все жилы, кроме одной, имеют одинаковое сечение, а одна (заземления или нулевая) – меньшее. В шестижильных моделях основные жилы выпускаются с равным сечением, а две – с меньшим.
  2. Термический барьер – обмотка из двух слюдосодержащих лент.
  3. Изоляция – ПВХ пониженной пожарной опасности. Изолированные жилы имеют цветовую маркировку – сплошную или в форме продольной полосы шириной не менее 1 мм. Синий цвет указывает на нулевую жилу, желто-зеленый – на заземление.
  4. Заполнение – пустое пространство между скрученными изолированными жилами заполнено поливинилхлоридной композицией пониженной горючести. Придает изделию круглую форму, заполняет пространство между изолированными жилами. Кабели с секторными жилами могут быть изготовлены без заполнения.
  5. Внутренняя оболочка – ПВХ пластикат. Наложена так, чтобы легко отделяться от изоляции жил, допускается применение прокладки лавсановой ленты.
  6. Наружная оболочка – ПВХ пластикат пониженной горючести с низким выделением продуктов горения при тлении.

Область применения кабеля ВВГнг-FRLS

  • Подключение стационарных устройств. Передача и распределения электрической энергии, электрических сигналов в электротехнических установках при напряжении до 1000В частотой до 100Гц.
  • Огнестойкая проводка. Используются электропроводке в операционных отделениях больниц, для создания цепей аварийного электроснабжения и питания оборудования, функционирующего при пожаре.
  • Атомные станции. Могут прокладываться вне гермозоны в системах АС класса 2, по ОПБ 88/97 (ПНАЭ Г –01-011).
  • Внутренняя прокладка. Используются для прокладки в кабельных сооружениях, на промышленных объектах, в производственных помещениях, в жилых зданиях, во взрывоопасных зонах всех классов, кроме В-1.
  • Не рекомендуется прокладка в земле.

Технические характеристики кабеля ВВГнг-FRLS

  • Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 100 Гц.
  • Температура эксплуатации – от -50 до +50°С. Монтаж производится при температуре окружающей среды не ниже -15°С, иначе требуется предварительный подогрев изделий.
  • Допустимый нагрев – при эксплуатации до +70°С, в режиме перегрузки – до +90°С. Продолжительность работы в режиме перегрузки – до 8 часов, общее время за весь период эксплуатации – 1000 часов. При КЗ кабель способен выдержать нагрев до +250°С в течение 4 секунд.
  • Предельная температура токопроводящих жил при КЗ – до +400°С.
  • Максимальный монтажный радиус – 10 наружных диаметров кабеля для одножильной продукции, 7,5 диаметров – для многожильных моделей.
  • Строительная длина – не менее 450 м для сечений до 16 мм2, не менее 300 м для сечений от 25 до 70 мм2, свыше 95 мм2 – свыше 200 м.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Огнестойкость – не менее 180 минут.

ГОСТ ВВГнг-FRLS

  • ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-FRLS

  • ВВГнг(А)-LS – с медными жилами, не распространяющий горение при пучковой прокладке, с изоляцией и оболочкой из ПВХ, с пониженным дымо- и газовыделением при тлении, без защитного покрова.
  • ВВГнг(А)-HF – с медными жилами, не распространяющий горение при пучковой прокладке, с изоляцией и оболочкой из ПВХ, не содержит галогенов, без защитного покрова.
  • ВВГнг(А) – огнестойкий, с медными жилами, не распространяющий горение при пучковой прокладке, с изоляцией и оболочкой из ПВХ, без защитного покрова.
  • ВВГ-П – плоский, с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова.
  • ВВГнг – с медными жилами, с изоляцией и оболочкой из ПВХ, не распространяет горение при одиночной прокладке, без защитного покрова.
  • ВВГз – с медными жилами, с изоляцией и оболочкой из ПВХ, с заполнением, без защитного покрова.

Производители кабеля ВВГнг-FRLS

  • Авангард
  • Агрокабель
  • АЛЬФАКАБЕЛЬ
  • АЛЮР КАБЕЛЬНЫЙ ЗАВОД
  • БалтикКабель
  • ВеЛесКаб
  • ИВКЗ
  • КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
  • Кавказкабель
  • Конкорд
  • Лидер
  • Людиновокабель
  • Магна
  • МАРПОСАДКАБЕЛЬ
  • МОНЭЛ
  • НКЗ
  • ООО Темир
  • Пересвет
  • ПРОМЭКО
  • ПромЭл
  • ПСКОВКАБЕЛЬ
  • РКЗ
  • Русский свет
  • Рыбинсккабель
  • РЭК-PRYSMIAN
  • Севкабель
  • СегментЭнерго
  • СКК
  • СКТ ГРУПП
  • Цветлит
  • ЭКСПЕРТ КАБЕЛЬ
  • ЭЛКАБ КАБЕЛЬНЫЙ ЗАВОД
  • ЭЛПРОМ
  • Эм-кабель

Кабель ВВГнг-FRLS от компании РКБ

Компания РБК предлагает купить кабели ВВГнг-FRLS, отвечающие требованиям ГОСТ 31996 и действующим нормативным стандартам. Все изделия имеют сертификаты, прошли заводские испытания, отличаются прочностью, гибкостью, огнестойкостью, полностью соответствуют заявленным техническим характеристикам.

Мы предлагаем продукцию с разным количеством и сечением жил для подключения электротехнических установок с высокими требованиями по огнестойкости системы.
