Кабель АВВГ-П в Санкт-Петербурге

АВВГ-П – силовые кабели с плоским сечением. Они выпускаются с алюминиевыми токопроводящими жилами в оболочке и изоляции из ПВХ пластиката. Используются для подключения стационарных электроустановок с номинальным напряжением тока 0,66 и 1 кВ частотой 50 Гц.

Силовые кабели могут применяться в разных климатических условиях, характеризуются стойкостью к повышенным нагрузкам, гибкостью, возможностью прокладки внутри и снаружи помещений.

Как выбрать кабель АВВГ-П

При выборе изделий требуется выяснить номинальное напряжение подключаемой электротехнической установки, правильно выбрать сечение кабеля, число жил. Нужно обратить внимание на условия эксплуатации – учесть минимально допустимую монтажную температуру, влажность, ток нагрузки, особенности прокладки по трассе и т.п.

Расшифровка кабеля АВВГ-П

• А – алюминиевые жилы.
• В – изоляция из ПВХ пластиката.
• В – оболочка из ПВХ пластиката.
• Г – защитный покров отсутствует. Кабель «голый».
• П – плоский, жилы расположены в одной плоскости, параллельно друг другу.

Если в маркировке имеется индекс «ХЛ», изделия могут применяться при температуре до -60°С, индекс «Т» указывает на тропическое исполнение, стойкость к плесневым грибам.

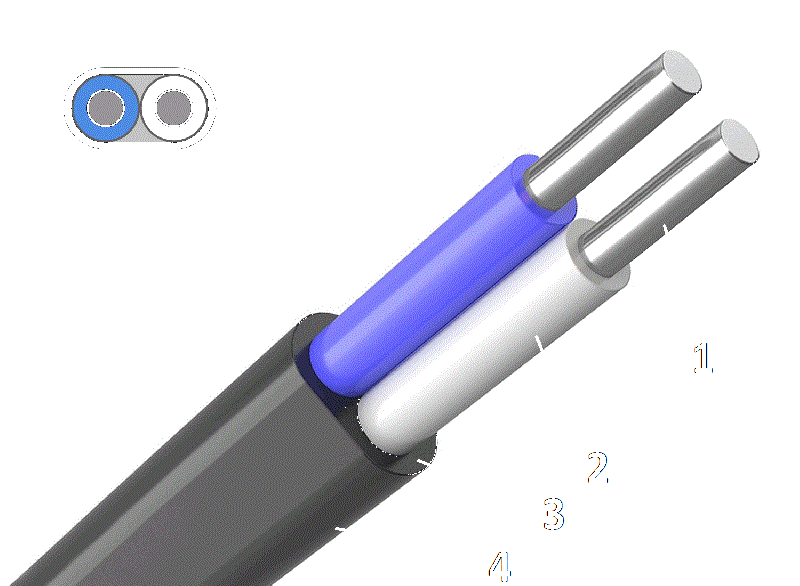

Конструкция кабеля АВВГ-П

1. Жилы – алюминиевые, с круглой или секторной формой. Число жил – от 2 до 4. Номинальное сечение жил – от 1,5 до 16 мм2.
2. Изоляция – ПВХ пластикат. Изолированные жилы имеют цветовую маркировку. Она может быть сплошной или наноситься продольными лентами шириной 1 мм. Цвет нулевой жилы – синий, заземления – жёлто-зеленый. Основные жилы имеют серый, коричневый, черный цвет.
3. Внутренняя оболочка – ПВХ пластикат.
4. Наружная оболочка – ПВХ пластикат.

Область применения кабеля АВВГ-П

• Подключение стационарных установок. Кабель применяется для передачи электрической энергии в системах с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц.
• Прокладка в помещениях. Используются при прокладке в сухих и сырых туннелях, в кабельных каналах, шахтах, коллекторах, в помещениях с разной влажностью.
• Заземленная, изолированная нейтраль. Изделия могут применяться в электросетях с заземленной или изолированной нейтралью. Максимальная продолжительность работы в режиме однофазного КЗ на землю – 8 часов, 125 часов в год.
• Прокладка на воздухе. Может применяться для подключения устройств вне помещений, если нет опасности механических повреждений в ходе эксплуатации.
• Разноуровневые трассы. Допускается протяжка по трассе с любым углом, на вертикальных, наклонных, горизонтальных участках. Максимальная высота прокладки – до 4300 м над уровнем моря.
• Пожароопасные помещения. Кабели могут прокладываться во взрывоопасных зонах класса B-Iб, B-Iг; B-II, B-IIa.

Технические характеристики кабеля АВВГ-П

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура – не ниже -15°С, в противном случае требуется предварительный нагрев кабеля для повышения его гибкости.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С. При КЗ кабель способен выдержать нагрев до +160°С в течение 4 секунд.
• Предельный нагрев по условию невозгорания при КЗ – до +350°С.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных изделий, 7,5 диаметров – для многожильных моделей.
• Класс пожарной опасности по ГОСТ 31565 – О1.8.2.5.4.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
• Прочность изоляции и оболочки при разрыве – не менее 12,5 Н/мм.

ГОСТ АВВГ-П

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АВВГ-П

• АВВГ – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова.
• АВВГнг-П – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, плоский профиль.
• АВВГнг-LS-П – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, плоский профиль.
• АВВГнг-FRLS – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, огнестойкие.
• АВВГзнг – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова, с заполнением.
• АВВГзнг-LS – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, с заполнением.

Производители кабеля АВВГ-П

• Альгиз К
• Алюр
• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• Без производителя
• ВКЗ
• ИВКЗ
• Магна
• Рыбинсккабель
• Сарансккабель
• Цветлит
• ЭЛПРОМ

Кабель АВВГ-П от компании РКБ

Компания РКБ предлагает большой выбор надежных электротехнических изделий, соответствующие требованиям ГОСТ 31996 и другим действующим стандартам. При изготовлении кабелей марки АВВГ-П применяются только качественные материалы, продукция проходит многоступенчатый контроль качества, проверку изоляционных характеристик и других параметров.

У нас можно купить кабели АВВГ-П с разным количеством жил и сечением. Продукция отличается плоским сечением, высокой пропускной способностью, возможностью прокладки по сложным трассам без учета ограничения по уровню.
