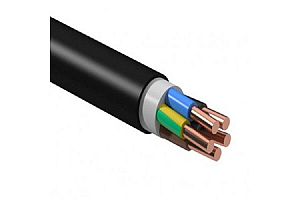

Кабель ВВГнг-LS 5х16

Индекс LS (Low Smoke) означает, что во время горения и тления кабель выделяет мало дыма и коррозионных газов. Подробнее о маркировке можно узнать в статье «Кабель ВВГнг-LS — расшифровка маркировки». Вместе с категорией нг(А) это разрешает прокладывать его пучками внутри жилых, общественных и производственных зданий. В обиходе такую позицию часто называют просто кабель ВВГнг 5 на 16.

Характеристики ВВГнг-LS 5х16

Конструкцию и основные параметры задают ГОСТ 31996-2012 и ГОСТ 22483. Толщина оболочки, диаметр и масса зависят от ТУ завода, поэтому в таблице они приведены как справочные:

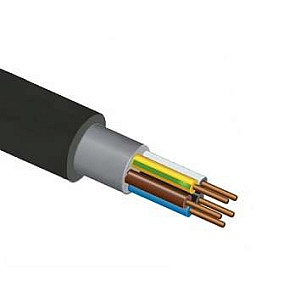

Жилы сечением 16 мм² выпускаются в двух вариантах. Однопроволочная жила (ок) жестче и сохраняет форму на лотке, а многопроволочная (мк) гибче и легче заводится в щит, но ее концы опрессовываются наконечниками. Изолированные жилы скручиваются в сердечник, промежутки заполняются, а поверх накладываются поясная изоляция и наружная оболочка. Цвета жил соответствуют ГОСТ, где фазные серые, коричневые и черные, нулевая синяя, защитная зелено-желтая.

Допустимый ток ВВГнг-LS 5х16

Допустимый ток зависит от способа прокладки и температуры среды, поэтому одно число без условий ничего не говорит. ГОСТ 31996-2012 приводит для медной жилы 16 мм² в многожильном кабеле с ПВХ-изоляцией 84 А на воздухе с температурой +25 °C и 102 А в земле с температурой +15 °C на глубине 0,7 м. Для пятижильных кабелей стандарт вводит коэффициент 0,93, и для ВВГнг-LS 5х16 допустимый ток составляет около 78 А на воздухе и 95 А в земле. Поправка связана с нулевой жилой, по которой тоже протекает ток, если фазы нагружены неравномерно или в сети много светодиодных драйверов и частотных преобразователей. Нагретая нулевая жила добавляет тепло внутри общей оболочки, и допустимая нагрузка на фазы снижается.

Табличные значения относятся к одиночному кабелю. Условия, в которых допустимый ток снижается:

• групповая прокладка — соседние кабели в лотке нагревают друг друга

• прокладка в трубе или коробе — воздушный зазор хуже отводит тепло

• повышенная температура среды — в жарких технических помещениях запас по нагреву меньше

В режиме перегрузки ток можно кратковременно поднять примерно до 90 А на воздухе. На трехфазной линии 380 В ток 78 А соответствует нагрузке около 50 кВА, и этого хватает для питания этажного щита, небольшого цеха или группы вентиляционных установок.

Диаметр и вес кабеля ВВГнг-LS 5х16

Наружный диаметр ВВГнг(А)-LS 5х16 по ТУ разных заводов может быть от 23 до 25 мм. Разница зависит от типа жилы, номинального напряжения и толщины оболочки, поэтому для расчета заполнения лотков, труб и сальниковых вводов используется значение из паспорта конкретной партии. Минимальный радиус изгиба для такого диаметра составляет около 175–190 мм.

Вес 1 метра ВВГнг 5х16 по данным производителей составляет около 1,3–1,4 кг, из них примерно 0,7 кг приходится на медь. Сечения до 16 мм² включительно стандарт разрешает сматывать в бухты массой не более 50 кг, поэтому в одной бухте помещается около 35 метров кабеля. Более длинные отрезы поставляются на барабанах.

Где применяется ВВГнг-LS 5х16

Пять жил по 16 мм² рассчитаны на участки между вводным щитом и потребителями средней мощности. Кабель ВВГнг 5х16 применяется в силовых, распределительных и осветительных сетях на разных объектах:

• жилые дома — питающие линии от ВРУ к этажным щитам, лифтовое оборудование, насосные станции

• коммерческие здания — магистрали к щитам арендаторов, питание вентиляции и кондиционирования

• промышленные объекты — питание станков, распределительных пунктов цехов и освещения пролетов

• социальные объекты — школы, больницы и спортивные комплексы, где LS-исполнение обязательно

Внутри зданий LS исполнение соответствует требованиям к групповой прокладке в кабельных сооружениях и помещениях. Кабель ВВГнг-LS 5х16 можно прокладывать в лотках, коробах, кабельных шахтах и за подвесными потолками.

Как выбрать ВВГнг-LS 5х16

Основные параметры линии:

• нагрузка — расчетный ток сравнивается с допустимым для конкретного способа прокладки

• напряжение — для сетей 380/220 В подходят оба исполнения, 0,66 и 1 кВ

• способ прокладки — лоток, труба или короб, в грунте допускается только защитная труба

• длина линии — на длинной трассе сечение проверяется по падению напряжения

• требования к кабелю — категория нг(А), тип жилы ок или мк, наличие сертификатов

Чем длиннее линия, тем заметнее падение напряжения к ее концу. На трехфазной линии длиной 100 метров с током 60 А кабель 5х16 снижает напряжение на 12–14 В, это 3–4% от 380 В. Если нагрузка выше или трасса длиннее, выбирается следующее сечение из раздела кабеля ВВГнг-LS.

Цена ВВГнг-LS 5х16

Цена за метр кабеля ВВГнг 5х16 меняется вместе со стоимостью меди, поэтому актуальная сумма указывается в карточке товара и подтверждается менеджером на день заказа. На стоимость влияют несколько факторов:

• производитель и ТУ

• тип жилы и напряжение

• объем партии — бухта, отрез или барабан

Если нужная длина не кратна бухте, выгоднее заказать отрез с барабана, чтобы не оставлять неиспользуемые остатки.

Купить ВВГнг-LS 5х16

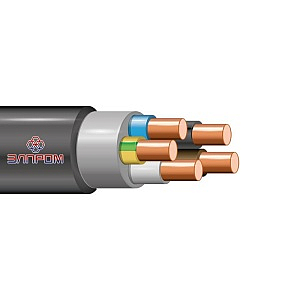

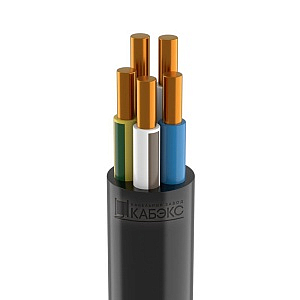

В каталоге РКБ представлены ВВГнг(А)-LS 5х16 от заводов Кабэкс, СКТ ГРУПП, Алюр и других производителей в исполнениях на 0,66 и 1 кВ. Купить кабель можно оптом и в розницу, бухтами, отрезами или на барабанах, большинство позиций в наличии на складах в Санкт-Петербурге и Москве.

Минимальная сумма заказа на сайте составляет 1 000 рублей. Доставка выполняется по Санкт-Петербургу и в другие регионы России, партия сопровождается сертификатами и паспортом качества, документы оформляются по ЭДО.
