Кабель ВВГнг-LS: расшифровка маркировки и обозначений

Семь символов в названии ВВГнг-LS сообщают почти все, что нужно знать о кабеле до покупки. Из них понятно, из какого металла сделаны жилы, чем они изолированы, есть ли броня и как кабель поведет себя, если трасса загорится.

Как расшифровывается ВВГнг-LS

Для кабеля ВВГнг-LS расшифровка строится по ГОСТ 31996-2012, где буквенные обозначения следуют от жилы к наружным слоям, а после них указываются пожарные свойства.

Символ	К чему относится	Что означает
Нет буквы «А»	Металл жилы	Жилы из меди
В (первая)	Изоляция каждой жилы	ПВХ-пластикат
В (вторая)	Общий слой поверх сердечника	ПВХ-пластикат
Г	Внешняя защита	Брони и покрова нет
нг	Поведение пучка в огне	Пламя по пучку не распространяется
(А)	Условия испытания пучка	До 7 л горючей массы на метр
LS	Продукты горения	Мало дыма и кислых газов

Первые три буквы характеризуют конструкцию, а индексы после них относятся к поведению кабеля в огне. Для исполнения LS изоляция и оболочка изготавливаются из ПВХ-пластиката пониженной пожарной опасности, и это вытекает из индекса, хотя отдельной буквой не обозначается.

Расшифровка маркировки кабеля ВВГнг-LS по шагам

Полное условное обозначение кабеля длиннее марки и читается слева направо. Порядок разбора видно на обозначении «ВВГнг(А)-LS 3х2,5ок(N,PE)-0,66», которое встречается в каталогах производителей.

1. Буквенная часть ВВГ содержит информацию о медных жилах, ПВХ-изоляции, ПВХ-оболочке и отсутствии брони.
2. Индекс нг(А) показывает, что кабель прошел испытание на нераспространение горения в пучке по категории А.
3. Приставка LS означает нормированное дымо- и газовыделение.
4. Запись 3х2,5 обозначает три жилы сечением 2,5 мм² каждая.
5. Буквы «ок» описывают конструкцию жилы, здесь однопроволочную круглую.
6. Индексы (N,PE) сообщают, что одна жила нулевая рабочая, другая нулевая защитная.
7. Цифра 0,66 после дефиса указывает номинальное напряжение в киловольтах.

Пятижильный кабель большого сечения читается по той же схеме. Обозначение «ВВГнг(А)-LS 5х95мс(N,PE)-1» читается как пять жил по 95 мм², многопроволочные секторные, среди них нулевая и защитная, номинальное напряжение 1 кВ. Одножильный «ВВГнг(А)-LS 1х300мк-1» содержит одну многопроволочную круглую жилу 300 мм² на 1 кВ, и индексы N и PE в нем отсутствуют.

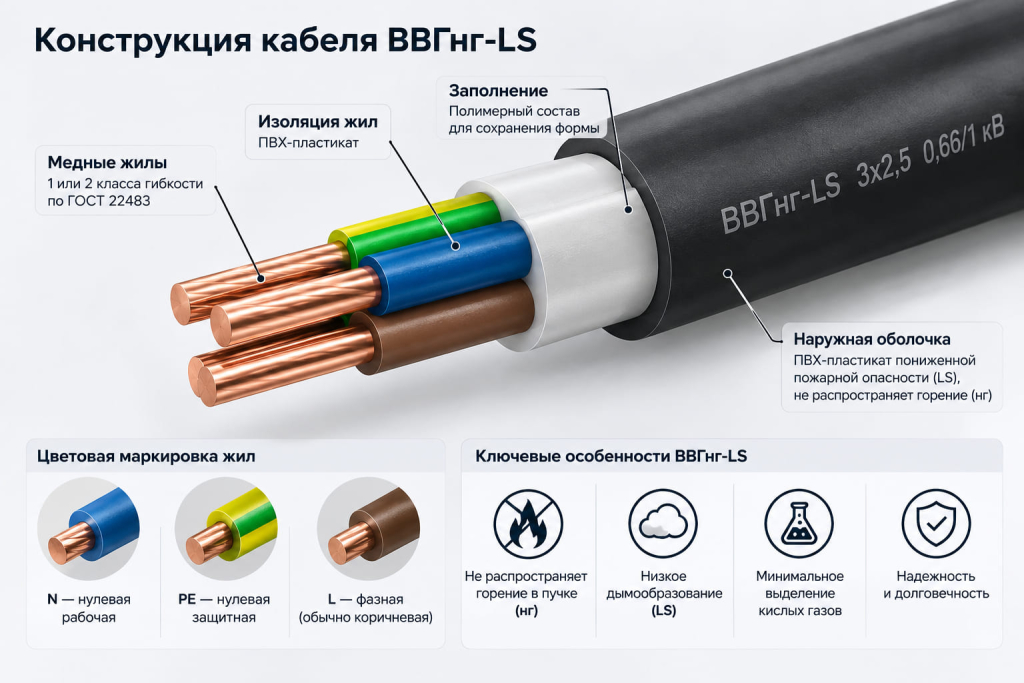

Что означает ВВГ в маркировке

Первая буква «В» относится к изоляции каждой токопроводящей жилы. Материал изоляции поливинилхлоридный пластикат, который выпрессовывается на жилу слоем от 0,6 мм у малых сечений до нескольких миллиметров у крупных. Толщина зависит от сечения и номинального напряжения, поэтому у исполнений на 0,66 и 1 кВ одного сечения она различается.

Изоляция окрашивается в отличительные цвета, и по ним жилы определяются во время монтажа:

• синий цвет закреплен за нулевой рабочей жилой

• двухцветный зелено-желтый за защитной

• фазные жилы чаще всего серые, коричневые и черные

Вторая буква «В» обозначает наружную оболочку поверх скрученных изолированных жил. Она также изготавливается из ПВХ-пластиката и защищает сердечник от влаги и механических повреждений во время прокладки. Именно наличие такой общей оболочки отличает кабель от провода, у которого изолированные жилы могут располагаться без нее.

Буква «Г» означает, что поверх оболочки нет брони и защитного покрова. Кабели с броней обозначаются буквой «Б», например ВБбШв, и рассчитаны на механические нагрузки в грунте. Небронированный ВВГнг-LS легче и гибче, но предназначен для прокладки в лотках, коробах, трубах и кабельных сооружениях.

В обозначении важно и то, чего в нем нет. Буква «А» перед маркой указывает на алюминиевые жилы, и марка АВВГнг-LS описывает кабель с алюминием вместо меди. Если «А» в начале отсутствует, жилы медные.

Что означает «нг» в ВВГнг-LS

Индекс «нг» расшифровывается как «не распространяющий горение» и относится к групповой прокладке. Одиночный кабель в ПВХ-оболочке затухает сам и без индекса, поскольку тепла от одного горящего кабеля не хватает для поддержания пламени. В пучке ситуация другая, соседние кабели прогревают друг друга, и огонь может пройти по всей трассе. Индекс «нг» подтверждает, что пучок таких кабелей после удаления источника пламени гаснет, а обгоревший участок не выходит за нормированную длину.

Испытание проводится на вертикальном пучке кабелей, и по его условиям стандарт выделяет несколько категорий:

• нг(А F/R) — объем горючей массы до 7 л/м по усиленной схеме испытаний

• нг(А) — до 7 литров неметаллических материалов на метр пучка, пламя воздействует 40 минут

• нг(В) — до 3,5 л/м с тем же временем воздействия

Чем больше допустимый объем горючей массы, тем плотнее можно укладывать кабели в одном лотке. Поэтому категория указывается в скобках сразу после индекса и влияет на проектные решения по заполнению кабельных конструкций.

Что означает LS в кабеле ВВГнг-LS

LS расшифровывается с английского как Low Smoke и означает пониженное дымо- и газовыделение. Это требование относится к продуктам горения и тления, и ГОСТ 31996-2012 задает для него конкретные показатели:

• дымообразование — светопроницаемость в испытательной камере снижается не более чем на 50%

• коррозионная активность — не более 140 мг галогенных кислот в пересчете на HCl на грамм материала

• токсичность — показатель токсичности продуктов горения не менее 40 г/м³

Для обычного ВВГнг эти показатели не нормируются. Практический смысл LS связан с тем, что во время пожара люди выходят из здания через коридоры и лестницы, и плотный дым от горящих кабелей мешает ориентироваться. Хлористый водород в сочетании с влагой образует соляную кислоту, которая повреждает оборудование и строительные конструкции.

Индекс LS не делает кабель безгалогенным и огнестойким. ПВХ содержит хлор, поэтому для помещений с жесткими требованиями к коррозионной активности выпускаются кабели с индексом HF (Halogen Free). Сохранять работоспособность в огне LS-кабель тоже не обязан, для этого предназначены исполнения с индексом FR, например ВВГнг(А)-FRLS.

Что означает ВВГнг(А)-LS

ВВГнг(А)-LS представляет собой обозначение по действующему ГОСТ 31996-2012, где буква (А) указывает категорию нераспространения горения. До введения стандарта в 2014 году кабель выпускался по техническим условиям с маркировкой ВВГнг-LS без категории. Такая запись до сих пор встречается в прайсах, заявках и на складских остатках, и чаще всего имеется в виду тот же кабель категории А.

В спецификации, техническом задании и договоре указывается нормативное обозначение конкретного кабеля, например «ВВГнг(А)-LS 3х2,5ок(N,PE)-0,66». Если у поставщика кабель записан без категории, ее уточняют по паспорту качества или сертификату.

Класс пожарной опасности ВВГнг(А)-LS по ГОСТ 31565-2012 определяется кодом П1б.8.2.2.2. Позиции кода последовательно описывают:

• распространение горения

• огнестойкость

• дымообразование

• токсичность

• коррозионную активность продуктов горения

П1б в начале кода означает, что кабель проверили на нераспространение огня в пучке по категории А. Восьмерка показывает, что огнестойкость для него не нормируется, и во время пожара он не обязан продолжать питать нагрузку. В последних позициях действует простое правило: чем меньше цифра, тем меньше дыма, токсичных и едких веществ выделяет кабель во время горен

Как расшифровать полную маркировку кабеля

Разберем на примере «ВВГнг(А)-LS 5х2,5ок(N,PE)-0,66».

Для пятижильного исполнения сечением 16 мм² аналогично разбирается обозначение ВВГнг(А)-LS 5х16: пять медных жил по 16 мм², включая рабочую нулевую и защитную жилы.

Что определяется	Где в обозначении	Пример
Тип кабеля	буквы до индексов	ВВГ, медный силовой без брони
Особенности исполнения	индексы после марки	нг(А)-LS
Количество жил	первая цифра	5
Сечение	цифра после «х»	2,5 мм²
Конструкция жилы	буквы после сечения	ок, однопроволочная круглая
Назначение жил	скобки	(N,PE), нулевая и защитная
Номинальное напряжение	цифра после дефиса	0,66 кВ

Для сечений до 16 мм² стандарт допускает не указывать тип жилы, поэтому запись «ВВГнг(А)-LS 3х1,5-0,66» тоже корректна. В документах отдельных заводов вместо «ок» и «мк» встречаются сокращения «ож» и «мж», обозначающие однопроволочную и многопроволочную жилу. У четырехжильных кабелей от 25 мм² нулевая жила может быть меньше фазных, и обозначение тогда выглядит как «3х25+1х16». Климатическое исполнение добавляется через дефис после марки, «-ХЛ» для холодного климата и «-Т» для тропического.

Помимо условного обозначения, маркировка печатается на самой оболочке. На ней указываются товарный знак или наименование завода, марка и год выпуска, многие заводы добавляют число и сечение жил. Сверка этой надписи с паспортом помогает убедиться, что партия соответствует документам.

ВВГ, ВВГнг и ВВГнг-LS: в чем разница

Три обозначения описывают одну базовую конструкцию с медными жилами, ПВХ-изоляцией и ПВХ-оболочкой, но различаются пожарными свойствами и областью применения.

Марка	Поведение в огне	Класс пожарной опасности	Преимущественная прокладка
ВВГ	не распространяет горение одиночно	О1.8.2.5.4	одиночная
ВВГнг(А)	не распространяет горение в пучке	П1б.8.2.5.4	в пучке, наружные электроустановки
ВВГнг(А)-LS	в пучке, с пониженным дымо- и газовыделением	П1б.8.2.2.2	в пучке, внутри зданий

ВВГ без индекса допускает групповую прокладку только с огнезащитой. Кабель ВВГнг рассчитан на пучки, но показатели дыма и газов у него не нормированы, поэтому ГОСТ 31996-2012 относит его к кабельным сооружениям наружных электроустановок. ВВГнг-LS предназначен для групповой прокладки в помещениях и кабельных сооружениях внутренних электроустановок, в том числе жилых и общественных зданий. Из-за этих различий обозначения нельзя считать взаимозаменяемыми, и замена одной марки на другую согласуется с проектом.

Как выбрать кабель по маркировке

Перед покупкой обозначение из спецификации сверяется с данными поставщика по нескольким пунктам:

• тип кабеля — марка ВВГ, наличие или отсутствие буквы «А» для алюминиевых жил

• исполнение — категория нг и индексы LS, HF или FRLS, указанные в проекте

• количество жил — наличие отдельных N и PE для выбранной системы заземления

• сечение — соответствие расчетному току и способу прокладки

• конструкция жилы — ок или мк, от нее зависит гибкость и способ оконцевания

• напряжение — 0,66 кВ выпускается только с жилами до 50 мм², для крупных сечений нужен 1 кВ

• документы — ГОСТ или ТУ, паспорт качества и сертификат на партию

Если в спецификации указан ВВГнг(А)-LS, а у продавца кабель записан без категории или без индекса LS, это уже другое изделие, и такую позицию нужно уточнить до оформления заказа. Для линий систем противопожарной защиты LS исполнения недостаточно, и в обозначении должен присутствовать индекс FR. Выбрать нужный маркоразмер по сечению, числу жил и напряжению можно в разделе кабель ВВГнг-LS.

Частые вопросы о расшифровке ВВГнг-LS

Что означает ВВГнг-LS?

Это кабель с медными жилами, у которого и изоляция, и внешняя оболочка сделаны из ПВХ, а брони нет. Если загорится пучок таких кабелей, огонь не перекинется дальше по трассе, а дыма и едких газов будет заметно меньше, чем от обычного ВВГнг.

Как расшифровывается ВВГнг?

Первая «В» относится к изоляции каждой жилы, вторая к общей оболочке снаружи, а «Г» показывает, что стальной брони сверху нет. Сочетанием «нг» маркируются кабели, которые в пучке гаснут сами, как только убрать источник огня.

Что означает LS?

Это сокращение от английского Low Smoke, «мало дыма». Кабель с таким индексом во время пожара меньше дымит и выделяет меньше кислых газов, и для обоих показателей в стандарте есть конкретные предельные цифры.

Что означает (А) в ВВГнг(А)-LS?

Буква в скобках показывает, насколько плотный пучок выдержал огневое испытание. Для категории А на каждый метр пучка приходилось до 7 литров горючих материалов, поэтому такие кабели можно укладывать в лоток плотнее.

Как прочитать полную маркировку кабеля?

Маркировка читается слева направо. Сначала пишется марка с индексами, потом число жил и сечение, затем буквы о конструкции жилы, в скобках назначение жил и в конце напряжение. Запись «ВВГнг(А)-LS 3х1,5ок(N,PE)-0,66» значит, что в кабеле три цельные круглые медные жилы по 1,5 мм², одна из них ноль, другая заземление, а рассчитан он на 0,66 кВ.
