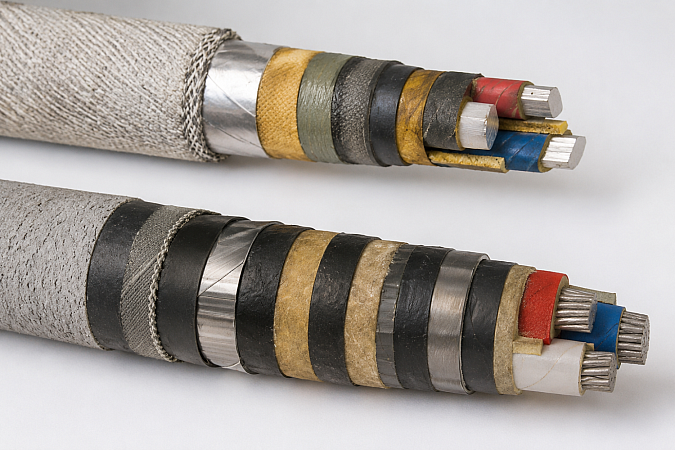

Кабель АСБ и АСБл: в чем отличия и какой выбрать

Кабель АСБ и АСБл — две близкие марки силового кабеля с алюминиевыми жилами и пропитанной бумажной изоляцией на напряжение до 10 кВ. Обе собраны по ГОСТ 18410-73 и почти не различаются по электрике. Основные АСБ и АСБл отличия касаются только подушки под броней, а остальная конструкция совпадает.

В чем марки кабеля идентичны

Вся токопроводящая и изолирующая часть у АСБ и АСБл построена по одной схеме. Три алюминиевые жилы скручены и обмотаны фазной бумагой, поверх скрутки наложена поясная изоляция, а вся бумага пропитана маслоканифольным составом — он заполняет поры и вытесняет воздух из изоляции. Снаружи бумагу запечатывает сплошная свинцовая оболочка, а механическую защиту принимают на себя две стальные ленты брони. Вся эта сборка выполнена по ГОСТ 18410-73 на напряжение 1, 6 и 10 кВ, и до подушки под броней марки АСБ и АСБл повторяют друг друга деталь в деталь.

Вывод из этого один. Токовая нагрузка, сечение, испытательное напряжение и срок службы у одинаковых типоразмеров совпадают, поэтому по электрике марки взаимозаменяемы. Выбор между ними смещается с проводящей части на защиту оболочки от грунта.

АСБ и АСБл разница в подушке под броней

Между свинцовой оболочкой и стальной броней у обеих марок проложена подушка — буферный слой, который защищает мягкий свинец от продавливания жесткой броней. Различие сводится к составу подушки:

• АСБ — подушка из битума и кабельной бумаги без пластмассовых лент

• АСБл — та же подушка, усиленная лавсановой или ПВХ лентой под броней

Буква «л» в маркировке означает один слой пластмассовой ленты в подушке. Лента под броней:

• блокирует влагу — пластмасса не впитывает воду, в отличие от битумно-бумажного слоя

• распределяет давление — лента смягчает контакт стальной брони со свинцом при подвижках грунта

За счет этого подушка АСБл надежнее защищает свинцовую оболочку, чем простой битумно-бумажный буфер у АСБ, и медленнее изнашивается во влажном грунте.

Логика концевых индексов

Различие марок зашифровано не в первых буквах, а в индексе после брони. Начало обозначения у всего семейства общее — алюминиевая жила (А), свинцовая оболочка (С), ленточная броня (Б).

Дальше следует индекс подушки и покрова:

• без индекса (АСБ) — подушка из битума и бумаги

• л (АСБл) — один слой пластмассовой ленты в подушке

• 2л (АСБ2л) — два слоя ленты, для агрессивных грунтов

• Шв (АСБлШв) — поверх брони добавлен ПВХ-шланг

• Г (АСБлГ) — исполнение без наружного покрова для сухих сооружений

Чем дальше индекс от простого «Б», тем выше защита подушки и оболочки от влаги и коррозии. Сами жилы, изоляция и броня при этом не меняются.

Блуждающие токи и электрокоррозия

Лента в подушке защищает кабель от электрокоррозии. У трамваев, метро, электрифицированных железных дорог часть обратного тока уходит не по рельсу, а в грунт, и растекается по нему в поисках пути наименьшего сопротивления. Если на этом пути оказывается металлический кабель, ток заходит в его броню и оболочку, проходит вдоль трассы и выходит обратно в землю. В точке выхода металл начинает растворяться — это электрохимическая коррозия, и она разрушает сталь и свинец в разы быстрее обычной почвенной. Поэтому участки рядом с рельсовым транспортом считаются самыми тяжелыми для подземных линий.

Подушка с лентой замедляет:

• проникновение влаги к свинцовой оболочке — без влаги электрохимическая реакция протекает медленнее

• контакт грунтовой влаги со сталью брони — лента отделяет броню от агрессивной среды

Сравнительная таблица АСБ и АСБл

Критерии выбора

Выбор между марками опирается не на электрику, а на коррозионную активность грунта и наличие блуждающих токов. По нагрузке сечения совпадают, поэтому решает условие трассы:

Ходовые сечения АСБл доступны в каталоге — АСБл 3х120, АСБл 3х185 и АСБл 3х240.

Сечение подбирается по расчетному току с запасом по нагреву, а длина трассы и потери напряжения уточняются отдельно. Обе марки прокладываются на подстанциях, в городских и промышленных сетях 6–10 кВ, на вводах предприятий и в кабельных сооружениях.

Отличия АСБ и АСБл в практическом применении

Расхождение в одном слое подушки создает небольшую, но ощутимую разницу в эксплуатации. Электрически марки эквивалентны, расхождения сводятся к защите оболочки. То есть для нормальных условий обе марки взаимозаменяемы. Это сухие песчаные и суглинистые грунты без грунтовых вод, прокладка в кабельных каналах, тоннелях и коллекторах, городская застройка со стабильной засыпкой — там простой подушки АСБ достаточно.

Если же на объекте высокий уровень грунтовых вод и сезонное подтопление, торфяники и заболоченные участки, засолённые и приморские почвы, насыпные грунты из шлака и золы, а также площадки рядом с химическими и металлургическими производствами, где в земле есть агрессивные соли и стоки, лучше прокладывать АСБл с усиленной подушкой. В таких местах битумно-бумажный буфер АСБ увлажняется и стареет быстрее, а лента в подушке АСБл оттягивает этот момент.

Срок службы кабеля

Обозначенный производителем срок службы одинаков — около 30 лет, а на практике бумажные линии в свинцовой оболочке служат и дольше. Разница АСБ и АСБл проявляется в стойкости подушки к влаге и в ресурсе буфера:

• АСБ — битумно-бумажная подушка постепенно увлажняется в сыром грунте

• АСБл — лента замедляет проникновение влаги и продлевает ресурс буфера

В сухих кабельных сооружениях обе марки отрабатывают полный срок одинаково. В земле с переменной влажностью усиленная подушка кабеля АСБл обеспечивает запас по долговечности, поэтому марку чаще выбирают для подземных трасс.
