Кабель АСБл 3х240

Область применения

Кабель данной марки используется в мощных узлах распределительных сетей переменного тока 6–10 кВ частотой 50 Гц. Через сечение 240 мм² проходят большие токи, поэтому линия питает подстанции, вводы крупных предприятий и магистрали с высоким потреблением. Бумажная пропитанная изоляция выдерживает длительный нагрев, а аварийный участок меняется отрезком на муфтах, без перекладки всей трассы.

Сфера применения:

• магистральные и вводные участки — передача мощности к подстанциям и распределительным пунктам

• траншеи в грунте — укладка по средней и высокой коррозионной активности, с оглядкой на блуждающие токи и продольное растяжение

• кабельные тоннели и коллекторы — одиночная трасса с открытым отводом тепла в воздух

• закрепленные трассы на площадках — по эстакадам, опорам и стенам, где нет вибрации

Однослойная подушка подходит для стабильных условий. Когда грунт подвижен или на оболочку давит тяжелая засыпка, на этом сечении применяется АСБ2л с двухслойной подушкой.

Подбор сечения

Сечение кабеля АСБл определяется расчетной мощностью линии. Мощность переводится в рабочий ток, под который подбирается жила с резервом по нагреву. Сечение 240 мм² пропускает до 314 А в земле — это потолок линейки, поэтому крупнее переходить уже некуда, а запас закладывается выбором режима и числа параллельных линий.

Если расчетная нагрузка ниже и важнее цена и масса, ступенью ниже применяется АСБл 3х185 с током 275 А в земле — линия легче и дешевле в погонном метре. Профиль трассы проверяется отдельно: перепад высот для вязкой пропитки удерживается в пределах 15 метров.

Особенности конструкции кабеля

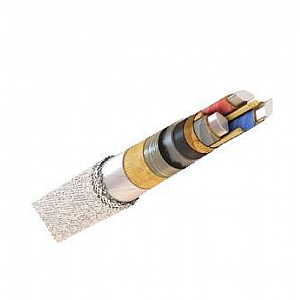

Обозначение кабеля АСБл расшифровывается по буквам — алюминиевая жила (А), свинцовая оболочка (С), ленточная стальная броня (Б) и однослойная подушка под ней (л). Запись 3х240 задает три жилы по 240 мм².

Устройство сердечника:

• три алюминиевые жилы 240 мм², цельные (ож) или многопроволочные секторные, класс 1–2 по ГОСТ 22483-2012

• фазная изоляция из кабельной бумаги в маслоканифольной пропитке около 2,75 мм на жилу

• поясная бумажная обмотка 1,25 мм поверх скрутки, промежутки добиты жгутами до круглой формы

• экран из электропроводящей бумаги, снимающий краевое поле по контуру скрутки

• свинцовая оболочка по ГОСТ 24641-81, герметично запирающая пропитку от влаги

• подушка «л» — один слой лент с битумом между свинцом и броней

• броня из двух оцинкованных стальных лент от 0,5 мм внахлест

• наружный покров от 2 мм из волокнистой пряжи в битуме против ржавчины

Технические характеристики кабеля АСБл 3х240

Наружный диаметр и масса зависят от ТУ завода-изготовителя и немного ниже, чем у АСБ2л того же сечения. Токовая нагрузка от типа подушки не меняется — ее задают сечение и материал жил.

Как выбрать кабель силовой

Сечение 240 мм² относится к самым тяжелым в серии. Километр линии весит порядка 7800 килограммов, соответственно вес 1 метра кабеля АСБл 3х240 около 7,8 кг. Отгрузка идет на крупных барабанах, а разгрузка выполняется краном. Наружный диаметр около 64 мм закладывается в расчет лотков, труб и проходов, а радиус изгиба ограничен 960 мм — на крутом повороте свинцовая оболочка и бумага деформируются.

Исполнение жилы подбирается под трассу. Однопроволочная (ож) дешевле и жестче на изгибе, многопроволочная секторная мягче и плотнее ложится в узкую траншею. На вертикальных участках сверх 15 метров перепада закладывается марка с нестекающей пропиткой. До монтажа муфт концы остаются загерметизированными заводскими капами — открытый срез бумаги набирает влагу и теряет изоляционные свойства, а в мороз линия прогревается перед раскаткой.

Купить АСБл 3х240 в РКБ

Заказать кабель АСБл 3х240 можно оптом и в розницу — со склада или под поставку напрямую с завода. Цена зависит от изготовителя, исполнения жил и объема партии, поэтому точная стоимость и наличие подтверждаются менеджером РКБ на день обращения. Доставка оформляется от одного барабана в любой регион России и ЕАЭС, к отгрузке прикладываются сертификаты и документы по ЭДО. Близкие сечения и марки можно сравнить в нашем каталоге силового кабеля.
