Кабель АСБл 3х240-10 кВ (мж) РКБ
- Компания РКБ гарантирует высокое качество реализуемой продукции. Вся продукция имеет сертификаты соответствия и паспорта качества (ГОСТ Р, ОСТ, ТУ), запросить которые возможно через менеджеров компании.
- РКБ является партнером крупнейших заводов-изготовителей, поэтому в нашем ассортименте только сертифицированный кабель, в том числе аккредитованный ПАО «Россети».
- Предоставляем широкий спектр услуг склада (погрузка и разгрузка кабеля краном, ответственное хранение, перемотка, транспортировка кабеля).
Область применения
Данная марка кабеля предназначена для использования в стационарных сетях переменного тока 6–10 кВ частотой 50 Гц и применяется для передачи и распределения электрической энергии на участках с большой нагрузкой. Через сечение 240 мм² проходят высокие токи, поэтому линия ставится в начале распределительных цепочек.
Типовые объекты:
-
понижающие и распределительные подстанции — питание шин и отходящих фидеров
-
крупные промышленные площадки — ввод и межцеховые магистрали под тяжелую нагрузку
-
энергоемкие производства — металлургия, добыча, переработка, насосные станции
-
городские распределительные сети — головные кабельные линии 10 кВ
В земле линия прокладывается в траншее по грунтам средней и высокой коррозионной активности, с учетом блуждающих токов и продольного растяжения. Однослойная подушка рассчитана на спокойную механику — если на оболочку давит тяжелая засыпка или грунт подвижен, применяется АСБ2л с двухслойной подушкой.
Как выбрать кабель
Сечение рассчитывается по мощности потребителей. Мощность пересчитывается в рабочий ток, под который подбирается жила с резервом по нагреву. Для 240 мм² длительный ток в земле составляет 314 А — это максимум бумажной линейки АСБл, выше по току подниматься уже некуда.
Если фактическая нагрузка заметно ниже, переплачивать за крупное сечение не нужно — под меньший ток применяется кабель АСБл 3х120 с длительным током 218 А в земле, заметно легче и дешевле в погонном метре. Перед закупкой сверяется профиль трассы — перепад высот для вязкой пропитки удерживается в пределах 15 метров.
Расшифровка и конструкция
А - алюминиевые токопроводящие жилы
С - свинцовая оболочка
Б - броня из двух стальных оцинкованных лент
л - слой полиэтилентерефталатных или битумных лент в подушке под броней
3 - количество жил
240 - сечение токопроводящей жилы в мм²

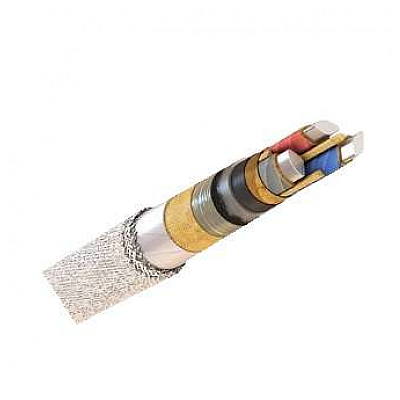

Сердечник кабеля АСБл:
-
три алюминиевые жилы 240 мм², однопроволочные (ож) или многопроволочные секторные, класс 1–2 по ГОСТ 22483-2012
-
фазная изоляция — слои кабельной бумаги в маслоканифольной пропитке около 2,75 мм вокруг каждой жилы
-
поясная изоляция — общая бумажная обмотка 1,25 мм, пустоты между жилами заполнены бумажными жгутами
-
экран — электропроводящая бумага, выравнивающая электрическое поле по периметру скрутки
-
свинцовая оболочка по ГОСТ 24641-81 — сплошной герметичный слой, не пропускающий влагу к пропитке
-
подушка «л» — один слой лент с битумом между свинцом и броней
-
броня — две оцинкованные стальные ленты от 0,5 мм с перекрытием витков
-
наружный покров — волокнистая пряжа в битуме от 2 мм, защищающая сталь от коррозии
Технические характеристики кабеля АСБл 3х240
|
Номинальное переменное напряжение |
до 10 кВ, 50 Гц |
|
Испытательное напряжение |
25 кВ |
|
Температура эксплуатации |
от −50 до +50 °C |
|
Прокладка без предварительного прогрева |
от 0 °C |
|
Длительно допустимая температура жил |
+70 °C |
|
Температура жил при перегрузке |
+90 °C |
|
Температура при коротком замыкании |
+200 °C |
|
Наружный диаметр АСБл 3х240 |
около 64 мм (63–65) |
|
Вес, 1 км |
порядка 7800 кг |
|
Токовая нагрузка в земле |
314 А |
|
Токовая нагрузка на воздухе |
347 А |
|
Активное сопротивление |
0,129 Ом/км |
|
Индуктивное сопротивление |
0,075 Ом/км |
|
Сопротивление изоляции при +20 °C |
не менее 200 МОм·км |
|
Минимальный радиус изгиба |
около 960 мм (15 наружных диаметров) |
|
Класс пожарной безопасности |
О1.8.2.5.4 |
|
Срок службы |
30 лет |
Наружный диаметр и масса зависят от ТУ завода-изготовителя и немного ниже, чем у АСБ2л того же сечения. Токовая нагрузка от типа подушки не меняется — ее задают сечение и материал жил.
Монтаж и прокладка
Из-за массы и сечения 240 мм², нужно учитывать требования к логистике и разделке. Барабан крупный, поэтому разгрузка выполняется краном, а раскатка ведется по роликам, чтобы свинцовая оболочка не повреждалась трением о грунт. Радиус изгиба около 960 мм выдерживается на каждом повороте — при более крутом загибе свинец и бумага деформируются.
Перед разделкой проверяется герметичность концов — заводские капы снимаются только в момент монтажа муфты, поскольку открытый срез бумаги набирает влагу из воздуха. Соединения на стыках строительных длин выполняются соединительными муфтами, на выходах к оборудованию — концевыми, и герметизируются в тот же день. В морозы линия прогревается перед раскаткой, иначе пропитка и свинец теряют пластичность и дают трещины на изгибе.
Особенности сечения 3х240
Сечение 240 мм² — верх бумажной линейки АСБл. Длительный ток 314 А в земле и 347 А на воздухе обеспечивает питание мощных узлов, и выше по току в этой серии подниматься некуда. По сравнению с двухслойным АСБ2л того же сечения марка легче и немного тоньше, что упрощает протяжку и крепление на трассе.
Исполнение жилы выбирается под монтаж. Однопроволочная (ож) дешевле и жестче на изгибе, многопроволочная секторная мягче и плотнее заполняет сечение, поэтому проще заводится в узкую траншею. Один километр линии весит порядка 7800 килограммов, что определяет выбор барабана и техники для разгрузки.
Купить кабель АСБл 3х240 10 кВ в РКБ
Вы можете заказать кабель оптом и в розницу — со склада или под поставку напрямую с завода. Цена кабеля АСБл 3х240 зависит от изготовителя, исполнения жил и объема партии, поэтому итоговая цена и наличие подтверждаются менеджером РКБ на день обращения. Доставка оформляется от одного барабана в любой регион России и ЕАЭС. Кабель силовой АСБл 3х240 10 ТР ТС поставляется с сертификатами и паспортами качества, оформленными по ГОСТ 18410-73 и в системе ТР ТС ЕАЭС.
