АСБл 3х120

Область применения кабеля

АСБл 3х120 передает и распределяет электроэнергию в стационарных электроустановках, рассчитанных на переменный ток до 10 кВ и частотой 50 Гц. Сечение 120 мм² выдерживает среднюю и высокую токовую нагрузку, поэтому подходит для распределительных и магистральных линий.

Для передачи и распределения электрической энергии кабель силовой АСБл 3х120 применяется на таких объектах, как:

• подстанции и трансформаторные пункты — соединяет ячейки распредустройства и питает отходящие линии среднего напряжения

• промышленные предприятия — формирует межцеховые и внутриплощадочные сети, питает мощные цеховые узлы

• городские сети 6–10 кВ — прокладывается в траншеях вдоль улиц и проездов как распределительная магистраль

• объекты с крепленой трассой — монтируется по фасадам, в тоннелях и кабельных сооружениях, где линия закреплена и не вибрирует

• площадки в умеренном и холодном климате — сохраняет рабочие свойства в диапазоне от −50 до +50 °C

Однослойная подушка рассчитана на стабильный грунт и закрепленные трассы, где на свинцовую оболочку не давит тяжелая засыпка. Если грунт подвижный и нагрузка на оболочку высокая, вместо АСБл прокладывают АСБ2л с двухслойной подушкой.

Как выбрать кабель

Сечение рассчитывается по мощности потребителей. Ее переводят в рабочий ток и проверяют, что жилы 120 мм² проходят по длительной нагрузке с резервом. Сечение 120 мм² рассчитано на ток до 218 А в земле. Если расчетное значение подходит к этой границе вплотную или проект закладывает рост потребления, сечение укрупняют до кабеля АСБл 3х240, рассчитанного примерно на 314 А.

Обязательно учитываются условия трассы — температура, влажность грунта и риск механических повреждений, от этого зависит запас по сечению.

Расшифровка и конструкция

• А – алюминиевые токопроводящие жилы.
• С – свинцовая оболочка.
• Б – броня из двух стальных оцинкованных лент
• л – добавочный слой из полиэтилентерефталатных или битумных лент, расположенных в подушке под броней.
• 3 – число жил.
• 120 – сечение токопроводящей жилы, мм².

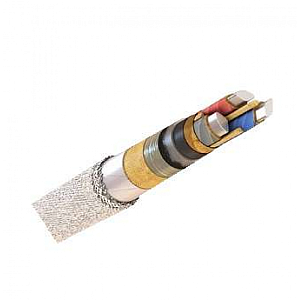

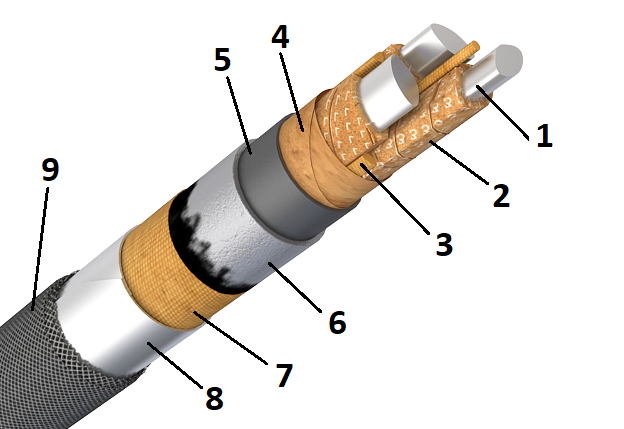

Конструкция кабеля АСБл 3х120

• жилы — три жилы по 120 мм², в однопроволочном (ож) или многопроволочном секторном исполнении, класс 1–2 по ГОСТ 22483-2012

• фазная изоляция — кабельная бумага в маслоканифольной пропитке около 2,75 мм, фазы размечены цветом или цифрами

• поясная изоляция — бумажная обмотка 1,25 мм поверх скрутки, пустоты между жилами добиты бумажными жгутами

• экран — слой электропроводящей бумаги, снимает краевое поле по контуру скрутки

• свинцовая оболочка — сплошной герметик по ГОСТ 24641-81, запирает пропитку внутри и закрывает доступ влаге

• подушка «л» — единственный слой лент с битумом между свинцом и броней

• броня — две стальные оцинкованные ленты от 0,5 мм с перекрытием витков

• наружный покров — от 2 мм волокнистой пряжи в битуме против коррозии

Технические характеристики

Параметры сечения собраны в таблице:

Вес и диаметр кабеля АСБл 3х120

Кабель весит около 5700 килограммов на километр, а в пересчете на метр вес кабеля АСБл 3х120 составляет примерно 5,7 кг. Точное значение зависит от ТУ конкретного завода и немного меньше, чем у АСБ2л того же сечения, за счет более тонкой подушки. Эти величины напрямую влияют на логистику и монтаж. Из-за веса бухты возят на барабанах и разгружают краном или погрузчиком.

Наружный диаметр АСБл 3х120 по паспорту завода-изготовителя порядка 52 мм в пределах 51–53 мм. От этого размера считают радиус изгиба и подбирают кабеленесущие системы. Для 52 мм это около 780 мм, круче гнуть нельзя, иначе свинцовая оболочка и бумага деформируются. Наружный диаметр учитывают в подборе лотков, труб и проходов — их закладывают с запасом под фактический размер.
