АСБл 3×120(мж) — кабель 10 кВ со свинцовой герметизацией и ленточной бронёй
Кабель АСБл 3×120(мж)–10 кВ — трёхжильный силовой кабель среднего напряжения с бумажно-пропитанной изоляцией, свинцовой герметичной оболочкой и стальной ленточной бронёй. Исполнение (мж) означает многопроволочные (скрученные) токоведущие жилы, что повышает гибкость и стойкость к монтажным нагрузкам. Рекомендуется для подземной прокладки в грунтах с повышенной влажностью и механическими воздействиями. Наличие и цены — в разделе АСБл в каталоге RKB.
Расшифровка маркировки
- А — алюминиевые токопроводящие жилы;
- С — свинцовая (Pb) герметичная оболочка;
- Б — броня из стальных лент;
- л — ленточная (а не проволочная) броня;
- 3×120 — три жилы по 120 мм² каждая;
- (мж) — многопроволочные жилы (скрученные проволоки);
- 10 кВ — номинальное напряжение сети.

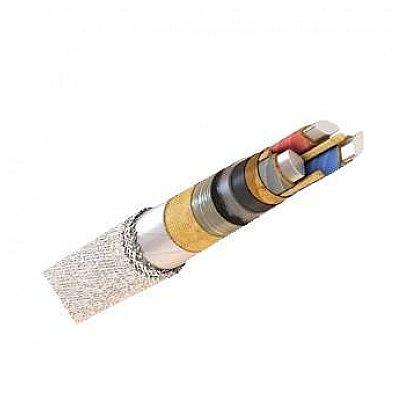

Конструкция по слоям
- Жилы: алюминиевые, многопроволочные (мж), как правило секторной формы для уменьшения диаметра кабеля.
- Изоляция жил: электротехническая бумага, пропитанная вязко-пластичной изоляционной массой (ПБИ) с межфазными барьерами.
- Поясная изоляция: дополнительная бумажная обмотка поверх скрутки трёх изолированных жил.
- Подушка/скрепляющие слои: битумированные ленты/пряжа для выравнивания поверхности.
- Свинцовая оболочка: цельнотянутая, обеспечивает продольную герметичность и высокую влагостойкость.
- Подушка под броню: битумированный джут/лента — защита оболочки от брони.
- Броня: две стальные ленты (ленточная броня) — защита от механических повреждений и сдавливающих нагрузок.
- Наружный покров: битум + джутовая пряжа (с антисептической пропиткой) или аналогичный защитный слой.
Область применения
- Подземные кабельные линии 6–10 кВ: городские и промышленные сети, вводы/отпайки к ТП, РП.
- Грунты с повышенной влажностью и разнотипной коррозионной активностью — свинцовая оболочка препятствует увлажнению изоляции.
- Зоны механических нагрузок: насыпные грунты, участки уплотнения, пересечения с коммуникациями — ленточная броня воспринимает внешние усилия.
- Кабельные сооружения: каналы, блоки, коллектора; допускается открытая прокладка при дополнительной защите от УФ и нагрева.
Технические характеристики (обобщённо, уточняются паспортом партии)
- Uном: 10 кВ, 50 Гц.
- Длительно допустимый нагрев жил: до ~70 °C (для бумажно-пропитанной изоляции).
- Температура при КЗ (до 5 с): до ~200 °C (расчётно).
- Температура монтажа: обычно не ниже −10…−15 °C (при более низкой — с подогревом).
- Температура эксплуатации: ориентировочно −50…+50 °C.
- Минимальный радиус изгиба: ≳25 D (для бронёванных многожильных конструкций).
- Габариты/масса: диаметр кабеля и масса 1 км зависят от конкретного исполнения производителя.
Полные электрические параметры (сопротивления, ёмкость, tg δ), а также испытательные напряжения и нормы — в паспорте и КД.
Преимущества АСБл 3×120(мж)
- Герметичность: свинцовая оболочка защищает изоляцию от влаги по всей длине.
- Прочность: стальная ленточная броня повышает стойкость к внешним воздействиям и сдавливанию грунтом.
- Экономичность: алюминиевые жилы снижают стоимость линии при больших сечениях.
- Монтажная надёжность: многопроволочные жилы (мж) лучше переносят изгибы и тяговые усилия при протяжке.
Рекомендации по проектированию и монтажу
- Учитывайте коррозионную активность грунта: применяйте песчаную постель, защитные трубы на пересечениях и сигнальную ленту.
- Соблюдайте радиус изгиба и допустимые тяговые усилия — свинец чувствителен к вмятинам.
- Используйте муфты/оконцевания для бумажно-пропитанной изоляции 10 кВ с регламентом сушки и герметизации.
- Проводите приемо-сдаточные испытания изоляции и проверку переходных сопротивлений после монтажа.
Поставка и подбор
Для точного подбора укажите длину секций, условия грунта, схему пролётов/пересечений, токи КЗ и комплект требуемой арматуры. Запросите КП и паспортные параметры через раздел АСБл — поможем рассчитать сечение по нагреву/падению напряжения и укомплектовать муфтами.
