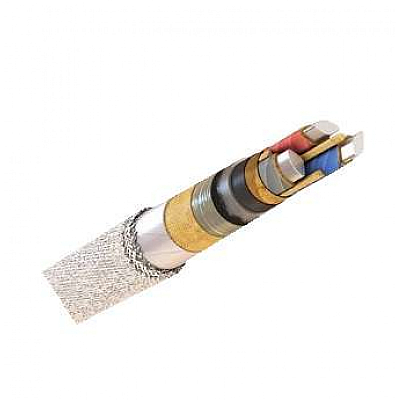

Кабель АСБл 3х120(мж)-10 кВ РКБ

* Цена действительна при полной предварительной оплате от одного барабана

Кабель АСБл 3х120 10 кВ — трехжильный бронированный силовой кабель с алюминиевыми жилами сечением 120 мм², бумажно-пропитанной изоляцией, свинцовой оболочкой и стальной ленточной броней. Кабель применяется для передачи и распределения электрической энергии в стационарных сетях переменного тока напряжением до 10 кВ. В РКБ можно купить АСБл 3х120 в зависимости от необходимой длины, производителя и условий поставки — со склада или под заказ.

Кабель АСБл 3х120: основные особенности

АСБл 3х120 рассчитан на работу в сетях среднего напряжения и сочетает алюминиевые токопроводящие жилы, бумажную пропитанную изоляцию, свинцовую оболочку и ленточную броню. Сечение 120 мм² обеспечивает допустимую токовую нагрузку, необходимую для распределительных и магистральных линий 10 кВ. При выборе кабеля учитывают не только сечение, но и способ прокладки, температуру окружающей среды, характеристики грунта, допустимый ток и механические нагрузки на трассу.

Для заказа важно уточнить исполнение жил, длину кабельной линии, условия прокладки и требуемое количество кабеля. Это позволяет подобрать подходящий вариант АСБл 3х120 и определить актуальную стоимость поставки.

Область применения силового кабеля АСБл 3х120

Кабель АСБл 3х120 10 кВ предназначен для передачи и распределения электрической энергии в стационарных сетях переменного тока частотой 50 Гц. Трехжильная конструкция с алюминиевыми жилами сечением 120 мм² используется в распределительных сетях, на промышленных объектах и других стационарных электроустановках, где требуется бронированный кабель среднего напряжения.

Тонкая подушка слабее держит броню от вдавливания в мягкий свинец, поэтому АСБл используют, если механическая нагрузка на оболочку умеренная, а важнее меньший диаметр и цена. Подушка в кабеле выполняет роль буфера между жесткой стальной броней и пластичной свинцовой оболочкой. При подвижках грунта и температурных колебаниях броня не должна продавливать свинец, иначе нарушится герметичность и к бумажной изоляции попадет влага. Двухслойная подушка у АСБ2л выдерживает такую нагрузку с большим запасом, а однослойная у АСБл рассчитана на более спокойные условия — стабильный грунт, прокладку в сооружениях и по фасадам, когда на оболочку не давит тяжелая засыпка.

Область применения кабеля 10 кВ:

• магистральные и распределительные линии — питание узлов с заметным потреблением, где сечения помельче уже на пределе

• подземная прокладка в траншее — на грунтах средней коррозионной активности с блуждающими токами, на высокоагрессивных — без них и без растяжения

• тоннели, коллекторы и кабельные сооружения — одиночной линией, без перегрева смежных трасс

• прокладка по фасадам и в производственных помещениях — там, где трасса закреплена и не испытывает вибрации

• регионы умеренного и холодного климата — без потери свойств при перепадах от −50 до +50 °C

Как выбрать кабель АСБл 3х120

При выборе кабеля АСБл 3х120 учитывают расчетную мощность нагрузки, рабочий ток, напряжение сети и условия прокладки. Сечение 120 мм² выбирают на основании расчета длительно допустимого тока с учетом способа прокладки и условий охлаждения кабеля. Для подземной линии дополнительно оценивают характеристики грунта, температуру и взаимное расположение кабелей.

Если расчетная нагрузка приближается к допустимому значению для сечения 120 мм², необходимо проверить возможность применения кабеля большего сечения, например АСБл 3х185. Окончательный выбор сечения выполняют по проектным расчетам, а не только по номинальному напряжению.

Дальше учитывают условия трассы — температуру, влажность грунта и риск механики, от этого зависит запас по сечению и достаточность брони. Если на оболочку ожидается серьезное давление грунта или есть риск продавливания, вместо АСБл выбирают марку АСБ2л с двухслойной подушкой. Профиль трассы и перепад высот 15 метров для бумажной пропитки сверяют до закупки.

На вертикальных и сильно наклонных участках вязкая пропитка стекает вниз и оголяет верх линии, поэтому такие трассы разбивают стопорными муфтами или выбирают исполнение с нестекающим составом. В мороз перед раскаткой кабель прогревают, иначе свинец и пропитка теряют пластичность и на изгибе появляются трещины.

Расшифровка и конструкция кабеля АСБл 3х120 10 кВ

Марка АСБл 3х120 10 кВ содержит информацию о материале жил, конструкции оболочки и брони, количестве жил, их сечении и номинальном напряжении. Расшифровка позволяет определить основные конструктивные особенности кабеля до выбора конкретного исполнения.

Маркировка кабеля АСБЛ читается по буквам:

А - алюминиевая токопроводящая жила
С - свинцовая оболочка
Б - броня из стальных оцинкованных лент
л - слой полиэтилентерефталатных лент в подушке под броней
3 - три жилы
120 - сечение жилы в мм²
(мж) - многопроволочная жила
10 - номинальное напряжение в кВ

Сборка по ГОСТ 18410-73:

• жилы — три алюминиевые жилы по 120 мм², в однопроволочном (ож) или многопроволочном секторном исполнении, класс 1–2 по ГОСТ 22483-2012

• фазная изоляция — несколько слоев кабельной бумаги в маслоканифольной пропитке около 2,75 мм, с цветовой или цифровой разметкой фаз

• поясная изоляция — бумажная обмотка 1,25 мм поверх всей скрутки, а пустоты между жилами добиты бумажными жгутами до круглой формы

• экран — слой электропроводящей бумаги, который снимает краевое поле по контуру скрутки

• свинцовая оболочка — сплошной герметик по ГОСТ 24641-81, запирает пропитку внутри и закрывает доступ влаге

• подушка «л» — единственный слой лент с битумом, проложенный между свинцом и броней

• броня — две стальные оцинкованные ленты от 0,5 мм, уложенные с перекрытием витков

• наружный покров — от 2 мм волокнистой пряжи в битуме, прикрывает сталь от коррозии

Технические характеристики кабеля АСБл 3х120 10 кВ

Основные характеристики АСБл 3х120 зависят от конкретного исполнения и нормативно-технической документации производителя. Ниже приведены параметры, используемые для оценки кабеля при подборе и проектировании. Точные значения для поставляемой партии необходимо сверять с паспортом и технической документацией производителя.

Номинальное переменное напряжение	до 10 кВ, 50 Гц
Испытательное напряжение	25 кВ
Температура эксплуатации	от −50 до +50 °C
Прокладка без предварительного прогрева	от 0 °C
Длительно допустимая температура жил	+70 °C
Температура жил при перегрузке	+90 °C
Температура при коротком замыкании	+200 °C
Наружный диаметр	около 52 мм (51–53)
Вес 1 км	порядка 5700 кг
Токовая нагрузка в земле	218 А
Токовая нагрузка на воздухе	234 А
Активное сопротивление	0,26 Ом/км
Индуктивное сопротивление	0,081 Ом/км
Сопротивление изоляции при +20 °C	не менее 200 МОм·км
Минимальный радиус изгиба	около 780 мм (15 наружных диаметров)
Класс пожарной безопасности	О1.8.2.5.4
Срок службы	30 лет

Наружный диаметр и вес у АСБл зависят от ТУ конкретного завода и немного меньше, чем у АСБ2л того же сечения, за счет более тонкой подушки. Токовая нагрузка одинаковая — ее определяют сечение и материал жил, а не тип подушки.

АСБл 3х120: вес, диаметр и токовая нагрузка

Вес кабеля АСБл 3х120 и его наружный диаметр зависят от конкретного исполнения и производителя. Эти параметры необходимо учитывать при транспортировке, выборе барабана и организации монтажных работ.

При подборе кабеля АСБл 3х120 по току учитывают расчетную нагрузку и способ прокладки. Для подземной линии и открытой прокладки допустимая токовая нагрузка может отличаться, поэтому значение необходимо определять с учетом условий эксплуатации.

Если расчетный ток близок к допустимому значению для сечения 120 мм², следует проверить возможность применения кабеля большего сечения. Это позволяет обеспечить необходимый запас по нагрузке и учесть возможное увеличение потребления в дальнейшем.

Особенности кабеля АСБл 3х120

АСБл 3х120 относится к силовым кабелям среднего напряжения с алюминиевыми жилами сечением 120 мм². При выборе этого сечения учитывают токовую нагрузку, способ прокладки и требования к механической защите кабельной линии.В зависимости от исполнения жил кабель может отличаться особенностями монтажа и допустимым радиусом изгиба. Фактические масса, диаметр и электрические параметры определяются конкретным исполнением и документацией производителя.

По сравнению с двухслойным АСБ2л эта марка тоньше и легче, поэтому ее проще завести в узкую трассу и закрепить на фасаде. Минимальный радиус изгиба около 780 мм ограничивает крутизну поворотов и заходов в концевые муфты. Однопроволочное (ож) исполнение жестче и дешевле, многопроволочное гибче и проще ложится в узкую траншею. Один километр линии весит порядка 5700 килограммов, поэтому бухты возят на барабанах и разгружают краном или погрузчиком. Эти же габариты учитывают в выборе лотков, труб и проходов, закладывая их с запасом под фактический диаметр около 52 миллиметров.

Когда стоит выбрать АСБл 3х120

АСБл 3х120 подходит для стационарных силовых линий 10 кВ, если расчетная нагрузка соответствует сечению 120 мм², а конструкция кабеля отвечает условиям прокладки. При выборе необходимо учитывать механические нагрузки, характеристики грунта, способ размещения и требования к допустимому току.

Если требуется другой запас по току или условия эксплуатации отличаются от предусмотренных для выбранного исполнения, следует рассмотреть кабель другого сечения или конструкции.

Купить АСБл 3х120 в РКБ

Заказать кабель можно оптом и в розницу — со склада или под заказ напрямую с завода. Цена АСБл 3х120 зависит от производителя и объема партии, поэтому точную стоимость и наличие менеджер РКБ подтверждает на день обращения. Доставку оформляем от одного барабана в любой регион России и ЕАЭС. Отматываем нужный метраж, предоставляем сертификаты и документы по ЭДО.

Часто задаваемые вопросы об АСБл 3х120

Какое напряжение у кабеля АСБл 3х120?

Кабель АСБл 3х120 в рассматриваемом исполнении предназначен для сетей с номинальным напряжением до 10 кВ. Конкретные параметры необходимо проверять по паспорту поставляемой продукции.

Какой вес у кабеля АСБл 3х120?

Ориентировочная масса кабеля зависит от конструкции и производителя. Для представленного исполнения указано около 5700 кг/км. Точную массу конкретной партии следует уточнять по технической документации.

Какой диаметр у АСБл 3х120?

Для представленного исполнения наружный диаметр составляет около 52 мм. Фактический размер может отличаться в зависимости от производителя и конструкции кабеля.

Какой ток выдерживает АСБл 3х120?

Допустимая токовая нагрузка зависит от условий прокладки. Для представленного исполнения указаны ориентировочные значения 218 А при прокладке в земле и 234 А на воздухе. При проектировании необходимо выполнять расчет по фактическим условиям эксплуатации.

Где применяют АСБл 3х120?

АСБл 3х120 применяют для передачи и распределения электроэнергии в стационарных сетях среднего напряжения. Возможность прокладки в конкретных условиях определяется конструкцией кабеля, требованиями проекта и нормативной документацией.

Чем АСБл 3х120 отличается от АСБл 3х185?

Основное отличие заключается в сечении токопроводящих жил. АСБл 3х185 имеет большее сечение и, соответственно, рассчитан на более высокую расчетную нагрузку. Выбор между 3х120 и 3х185 выполняют по рабочему току и условиям прокладки.
