АСБл 3х185

АСБл 3х185 — крупное трехжильное сечение бумажной бронированной серии на напряжение 10 кВ. От более распространенного АСБ2л эту марку отделяет однослойная подушка под броней: при равной пропускной способности линия получается тоньше и легче. В каталоге РКБ собраны позиции этого размера от заводов-изготовителей, отгрузка идет по России и ЕАЭС.

Область применения

Марка используется в стационарных распределительных сетях переменного тока 6–10 кВ частотой 50 Гц, в том числе на магистралях, вводах подстанций и питающих линиях крупных потребителей. Пропитанная бумажная изоляция десятилетиями служит в сетях 6–10 кВ, без проблем переносит длительный нагрев, а поврежденный участок восстанавливается соединительными муфтами без замены всей трассы.

Среды, в которых прокладываются линии:

• в земле — траншейная укладка по грунтам средней и высокой коррозионной активности, с поправкой на блуждающие токи и продольное растяжение

• в сооружениях — одиночная трасса по кабельным тоннелям, коллекторам и каналам, где тепло свободно отводится в воздух

• на закрепленных участках — по фасадам и опорам внутри площадок, без вибрации и подвижек

• в холодном и умеренном климате — диапазон рабочих температур охватывает от −50 до +50 °C

Однослойная подушка ориентирована на спокойную механику. Если грунт нестабилен или на оболочку давит тяжелая засыпка, на этом же сечении применяется АСБ2л с двухслойной подушкой.

Выбор сечения

Размер жилы определяется расчетной мощностью линии. Мощность пересчитывается в рабочий ток, и под него подбирается сечение с резервом по нагреву. Для 185 мм² длительный ток в земле составляет 275 А — если расчетное значение вплотную к этой цифре или ожидается прирост потребления, выбирается сечение крупнее.

Когда нагрузка меньше, а в приоритете цена и компактность трассы, есть смысл рассмотреть АСБл 3х120 с током 218 А в земле — он тоньше, легче и дешевле в погонном метре. Дополнительно проверяется профиль трассы: перепад высот для вязкой пропитки удерживается в пределах 15 метров.

Особенности конструкции кабеля

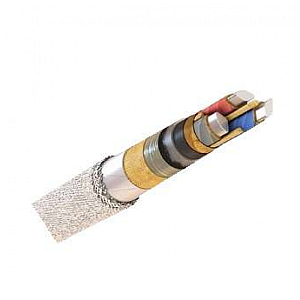

Обозначение кабеля АСБл расшифровывается по буквам — алюминиевая жила (А), свинцовая оболочка (С), ленточная стальная броня (Б) и однослойная подушка под ней (л). Число 3х185 задает три жилы по 185 мм².

Устройство сердечника:

• три алюминиевые жилы 185 мм², цельные (ож) или скрученные многопроволочные, класс 1–2 по ГОСТ 22483-2012

• фазная изоляция из кабельной бумаги в маслоканифольной пропитке толщиной около 2,75 мм

• поясная бумажная обмотка 1,25 мм, стягивающая скрутку, с заполнением промежутков жгутами

• экран из электропроводящей бумаги, выравнивающий поле по периметру скрутки

• свинцовая оболочка по ГОСТ 24641-81, герметично запирающая пропитку от влаги

• подушка «л» — один слой лент с битумом, проложенный между свинцом и сталью

• броня из двух оцинкованных стальных лент от 0,5 мм внахлест

• наружный покров от 2 мм из волокнистой пряжи в битуме против ржавчины

Технические характеристики кабеля АСБл 3х185

Наружный диаметр и масса зависят от ТУ завода-изготовителя и немного ниже, чем у АСБ2л того же сечения. Токовая нагрузка от типа подушки не меняется — ее задают сечение и материал жил.

Как выбрать кабель силовой

Сечение 185 мм² относится к тяжелым: километр линии весит около 6900 килограммов, поэтому отгрузка идет на барабанах, а разгрузка выполняется краном или погрузчиком. Наружный диаметр около 58 мм закладывается в расчет лотков, труб и проходов, а радиус изгиба ограничен 870 мм — круче поворот приведет к деформации свинцовой оболочки и бумаги.

Исполнение жилы подбирается под трассу. Однопроволочная (ож) обходится дешевле и жестче на изгибе, многопроволочная мягче входит в повороты в ограниченных условиях. На вертикальных участках сверх 15 метров перепада закладывается марка с нестекающей пропиткой. До монтажа муфт концы остаются загерметизированными заводскими капами — открытый срез бумаги набирает влагу из воздуха и теряет изоляционные свойства. В мороз перед раскаткой линия прогревается, иначе свинец и пропитка дают трещины на изгибе.

Купить АСБл 3х185 в РКБ

У нас вы можете заказать кабель АСБл 3х185 оптом и в розницу — со склада или под поставку напрямую с завода. Цена зависит от изготовителя, исполнения жил и объема партии, поэтому точная стоимость и наличие подтверждаются менеджером РКБ на день обращения. Доставка оформляется от одного барабана в любой регион России и ЕАЭС, к отгрузке прикладываются сертификаты и документы по ЭДО. Близкие сечения и марки можно сравнить в нашем каталоге силового кабеля.
