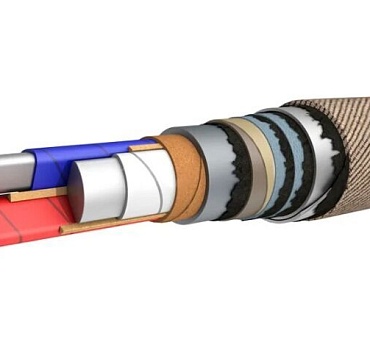

АСБл 3х185-10 кВ РКБ

В сетях 6–10 кВ кабель АСБл 3х185 отвечает за передачу и распределение электрической энергии в стационарных установках переменного тока частотой 50 Гц. Конструкция стандартна для бумажных бронированных марок — алюминиевые жилы, пропитанная изоляция, свинцовая оболочка и броня из стальных лент. Подушка под броней однослойная — за счет этого АСБл легче и тоньше, чем двухслойный АСБ2л, при одинаковой токовой нагрузке

Область применения

Сечение кабеля АСБл 185 мм² относится к тяжелой части линейки и применяется на распределительных магистралях и вводах со средней и высокой токовой нагрузкой. Марка АСБл 3х185 10кВ рассчитана на стационарные сети, где трасса закреплена и не испытывает вибрации.

Где прокладывается кабель АСБл 3х185 10 кВ:

• распределительные подстанции и трансформаторные пункты — питание отходящих линий среднего напряжения

• промышленные и городские сети 6–10 кВ — магистрали между ТП, вводами и узлами потребления

• грунты средней коррозионной активности — допускают укладку в траншею, независимо от блуждающих токов

• грунты высокой коррозионной активности — только без блуждающих токов и без растягивающих усилий

• тоннели, коллекторы и фасады — одиночная трасса по полкам, в каналах и на закрепленных участках

Однослойная подушка рассчитана на спокойные условия, поэтому при подвижном грунте и сильном давлении засыпки вместо АСБл применяется АСБ2л с двухслойной подушкой.

Как выбрать кабель

Сечение рассчитывается по мощности потребителей. Мощность переводится в рабочий ток, после чего проверяется, что жилы 185 мм² проходят по длительной нагрузке с резервом. Сечение 185 мм² рассчитано на ток до 275 А в земле — если расчетное значение подходит к этой границе вплотную или проект закладывает рост потребления, сечение укрупняется до кабеля АСБл 3х240.

Дальше учитываются условия трассы — температура, влажность грунта и риск механических повреждений, от этого зависит запас по сечению. Профиль трассы и перепад высот 15 метров для вязкой пропитки проверяются до закупки.

Расшифровка и конструкция

А - алюминиевая токопроводящая жила
С - свинцовая оболочка
Б - броня из стальных оцинкованных лент
л - слой полиэтилентерефталатных лент в подушке под броней
3 - три жилы
185 - сечение жилы в мм²

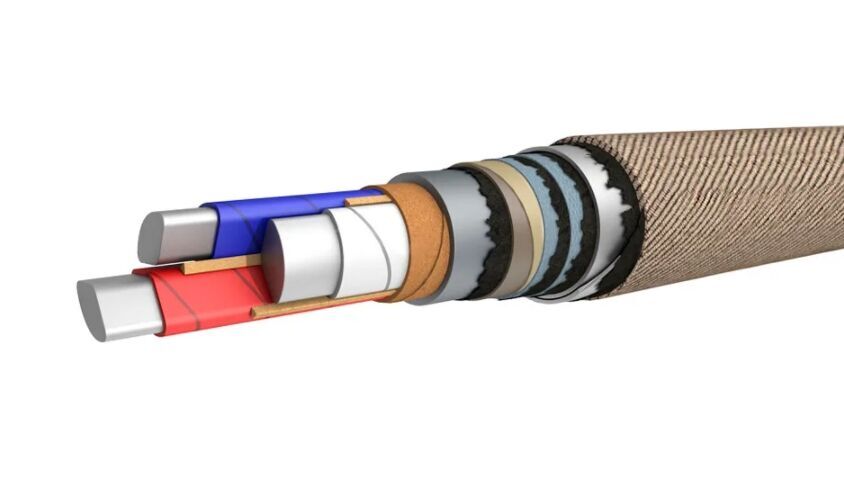

Сборка по ГОСТ 18410-73:

• жилы — три алюминиевые жилы по 185 мм², в однопроволочном (ож) или многопроволочном секторном исполнении, класс 1–2 по ГОСТ 22483-2012

• фазная изоляция — кабельная бумага в маслоканифольной пропитке около 2,75 мм, фазы размечены цветом или цифрами

• поясная изоляция — бумажная обмотка 1,25 мм поверх скрутки, пустоты между жилами добиты бумажными жгутами

• экран — слой электропроводящей бумаги, снимает краевое поле по контуру скрутки

• свинцовая оболочка — сплошной герметик по ГОСТ 24641-81, запирает пропитку внутри и закрывает доступ влаге

• подушка «л» — единственный слой лент с битумом между свинцом и броней

• броня — две стальные оцинкованные ленты от 0,5 мм с перекрытием витков

• наружный покров — от 2 мм волокнистой пряжи в битуме против коррозии

Технические характеристики

Наружный диаметр и вес у АСБл зависят от ТУ конкретного завода и немного меньше, чем у АСБ2л того же сечения, за счет более тонкой подушки. Токовая нагрузка одинаковая, поскольку она определяется сечением и материалом жил, а не типом подушки.

Монтаж и прокладка

Перед раскаткой проверяется целостность герметизации концов — заводские капы снимаются только перед самой разделкой, иначе открытый срез бумажной изоляции набирает влагу из воздуха. Если барабан хранился на холоде, кабель прогревается: при температуре ниже 0 °C свинец и пропитка теряют пластичность и на изгибе появляются трещины. После прогрева раскатка ведется сразу, пока линия не остыла.

В траншею линия укладывается на глубину около 0,7 метра на песчаную подсыпку, сверху закрывается сигнальной лентой или кирпичом от повреждения при земляных работах. Соединения выполняются муфтами — концевыми на выходах к оборудованию и соединительными на стыках строительных длин, и герметизируются в тот же день. На вертикальных участках сверх 15 метров перепада вязкая пропитка стекает вниз, поэтому такие трассы разбиваются стопорными муфтами или закладывается исполнение с нестекающим составом.

Особенности сечения 3х185

Сечение 185 мм² рассчитано на длительный ток 275 А в земле и 298 А на воздухе, чего хватает для питания подстанций и распределительных магистралей. По сравнению с двухслойным АСБ2л эта марка тоньше и легче, поэтому проще заводится в узкую трассу или крепится на фасаде. Минимальный радиус изгиба около 870 мм ограничивает крутизну поворотов и заходов в концевые муфты. Однопроволочное (ож) исполнение жестче и обходится выгоднее по цене, многопроволочное гибче и проще ложится в узкую траншею.

Один километр линии весит порядка 6900 килограммов, поэтому бухты с кабелем 10 АСБл 3х185 перевозятся на барабанах и разгружаются краном или погрузчиком.

Купить кабель АСБл 3х185 в РКБ

Заказать кабель АСБл 3х185 можно оптом и в розницу — со склада или под заказ напрямую с завода. Цена зависит от производителя, исполнения жил и объема партии, поэтому точная стоимость и наличие подтверждаются менеджером РКБ на день обращения. Доставка оформляется от одного барабана в любой регион России и ЕАЭС.
