Кабель АСБл — силовая бронированная марка с алюминиевыми жилами и пропитанной бумажной изоляцией для распределительных сетей напряжением до 10 кВ. От АСБ2л отличается однослойной подушкой под броней, поэтому при том же токе выходит тоньше и легче. В каталоге РКБ представлены ходовые сечения АСБл в наличии и под заказ, с доставкой по России и ЕАЭС.
Назначение и область применения
Данная марка кабеля применяется для передачи и распределения электроэнергии в стационарных электроустановках переменного тока напряжением до 10 кВ частотой 50 Гц. Изделие прокладывается в земле и кабельных сооружениях, в том числе на грунтах средней и высокой коррозионной активности, если трасса не испытывает растягивающих усилий.
АСБл используется на таких объектах:
-
распределительные подстанции и трансформаторные пункты
-
городские и промышленные сети 6–10 кВ
-
вводы и магистрали крупных предприятий
-
линии электроэнергии в тоннелях, коллекторах и по фасадам зданий
Пропитанная бумажная изоляция десятилетиями применяется в сетях 6 и 10 кВ и переносит длительные токовые нагрузки. Поврежденный участок заменяется отрезком на соединительных муфтах, без перекладки всей линии. В сетях постоянного тока марка допускается на напряжение примерно в 2,5 раза выше номинального переменного.
Расшифровка маркировки АСБл
- А — алюминиевая токопроводящая жила.
- С — свинцовая оболочка.
- Б — броня из двух оцинкованных стальных лент.
- л — подушка из полиэтилентерефталатных лент под броней.
Индекс «-Т» в маркировке (например, АСБл-Т) означает повышенную устойчивость к воздействию плесневых грибков и микрофлоры.

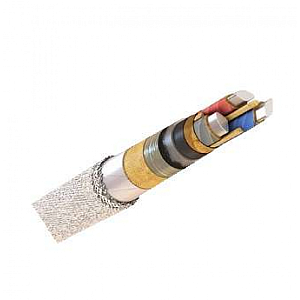

Конструкция кабеля АСБл
Сердечник собирается по ГОСТ 18410-73:
-
токопроводящие жилы — алюминиевые, одно- или многопроволочные, круглые или секторные, класс 1–2 по ГОСТ 22483-2012
-
фазная и поясная изоляция — ленты кабельной бумаги в маслоканифольной пропитке, наложенные на каждую жилу и поверх скрутки
-
экран — слой электропроводящей бумаги, выравнивающий электрическое поле вокруг скрутки
-
свинцовая оболочка по ГОСТ 24641-81 — герметичный барьер, не пропускающий влагу к пропитке
-
подушка «л» — один слой лент с битумом между оболочкой и броней
-
броня — две стальные оцинкованные ленты от 0,5 мм, наложенные с перекрытием
-
наружный покров — волокнистая пряжа в битуме от 2 мм против коррозии стали
Однослойная подушка отделяет свинец от брони и рассчитана на спокойную механику. Если на оболочку давит тяжелая засыпка или грунт подвижен, вместо АСБл применяется АСБ2л с двухслойной подушкой.
Технические характеристики
Базовые параметры одинаковы для всех сечений и заданы ГОСТ 18410-73:
-
номинальное напряжение — 1, 6 и 10 кВ при частоте 50 Гц
-
испытательное напряжение — 25 кВ
-
температура эксплуатации — от −50 до +50 °C
-
длительный нагрев жил — до +70 °C, при перегрузке +90 °C, при коротком замыкании +200 °C
-
сопротивление изоляции при +20 °C — не менее 200 МОм·км
-
срок службы — около 30 лет
Наружный диаметр, масса и токовая нагрузка зависят от сечения и приводятся на страницах конкретных размеров.
Условия прокладки
Линия укладывается без предварительного прогрева при температуре от 0 °C, в мороз кабель прогревается заранее. Минимальный радиус изгиба для бумажной марки в свинцовой оболочке составляет 15 наружных диаметров. Перепад высот по трассе удерживается в пределах 15 метров, иначе вязкая пропитка стекает к нижней точке. В траншею линия укладывается на глубину около 0,7 метра на песчаную подсыпку и закрывается сверху сигнальной лентой или кирпичом от повреждения при земляных работах. Изделие перевозится и хранится только на барабанах — намотка в бухты приводит к заломам.
Сечения и размеры
АСБл выпускается в одно-, трех- и четырехжильном исполнении, сечение жил охватывает диапазон от 16 до 240 мм². Размер подбирается по расчетному току нагрузки, длине трассы и допустимым потерям напряжения.
Самые ходовые трехжильные сечения на 10 кВ:
-
АСБл 3х70 — длительный ток 161 А в земле
-
АСБл 3х95 — 192 А
-
АСБл 3х120 — 218 А
-
АСБл 3х150 — 246 А
-
АСБл 3х185 — 275 А
-
АСБл 3х240 — 314 А
На складе РКБ ходовые размеры есть в наличии, остальные позиции поставляются под заказ с заводов-изготовителей.
Чем АСБл отличается от АСБ2л и аналогов
Буква «л» означает однослойную подушку под броней, тогда как «2л» у АСБ2л — двухслойную. Тонкая подушка слабее защищает свинцовую оболочку от продавливания броней, поэтому АСБл применяется в стабильном грунте и на закрепленных трассах, а АСБ2л — там, где засыпка тяжелая, а грунт подвижен. По назначению и классу напряжения к марке близки ААБл с алюминиевой оболочкой, ЦАСБл с нестекающей пропиткой для вертикальных трасс и АСБ2л с усиленной подушкой. Замена согласуется по классу напряжения, числу и сечению жил.
ГОСТы для кабеля АСБл
- ГОСТ 18410-73 — Кабели силовые с пропитанной бумажной изоляцией. Скачать ГОСТ
- ГОСТ 22483-2012 — Жилы токопроводящие для кабелей и проводов. Скачать ГОСТ
- ГОСТ 24641-81 — Оболочки кабельные, свинцовые и алюминиевые. Скачать ГОСТ
- ГОСТ 7006-72 — Покровы защитные кабелей. Скачать ГОСТ
- ГОСТ 15150-69 — Исполнения для разных климатических районов. Скачать ГОСТ
Аналоги кабеля АСБл
- АСБ — с бумажной изоляцией, свинцовой оболочкой и броней из стальных лент.
- ЦАСБ — с церезиновой бумажной изоляцией и свинцовой оболочкой.
- ЦАСБл — аналог с дополнительным пластмассовым подслоем под броней.
- АСБ2л — двухслойная подушка из пластмассовых лент под броней.
- ЦАСБ2л — с церезином и двойной подушкой из пластмассовых лент.
Производители кабеля АСБл
- Иркутсккабель
- КАМКАБЕЛЬ
- МКМ
- Москабель
- Рыбинсккабель
- Сарансккабель
- Севкабель
