Кабель АСБ2л — бронированная марка с алюминиевыми жилами и пропитанной бумажной изоляцией для распределительных линий напряжением до 10 кВ. В каталоге РКБ собраны ходовые маркоразмеры в наличии и под заказ, с доставкой по России и ЕАЭС.
Особенности и область применения
Кабель предназначен для передачи и распределения электроэнергии в стационарных электроустановках переменного тока напряжением до 10 кВ частотой 50 Гц. Допускается работа в сетях постоянного тока, где рабочее напряжение может превышать номинальное переменное примерно в 2,5 раза. Изделие рассчитано на прокладку в земле и кабельных траншеях, в том числе на участках со средней и высокой коррозионной активностью грунта, при условии отсутствия растягивающих усилий. Пропитанная бумага устойчива к частичным разрядам и локальному перегреву, а поврежденный участок линии восстанавливается соединительными муфтами без замены всей трассы.
Бумажная пропитанная изоляция десятилетиями используется в распределительных сетях 6 и 10 кВ и хорошо переносит длительные токовые нагрузки.
Сфера применения охватывает городскую, промышленную и сетевую энергетику. У нас заказывают кабель АСБ2л для следующих задач:
- электроснабжение распределительных подстанций и трансформаторных пунктов
- магистральные и внутриплощадочные электросети предприятий
- объекты добычи, переработки и тяжелой промышленности
- наружные линии с прокладкой в грунте и кабельных сооружениях
Расшифровка маркировки
Маркировка АСБ2л читается по буквам и полностью описывает конструкцию изделия. А — алюминиевая токопроводящая жила. С — герметичная свинцовая оболочка. Б — броня из стальных лент. 2л — двухслойная подушка под броней из лент. Жила выпускается однопроволочной (ож) и многопроволочной (мж), круглой или секторной формы. Секторная форма уменьшает наружный диаметр и расход материалов, круглая упрощает разделку в монтаже.

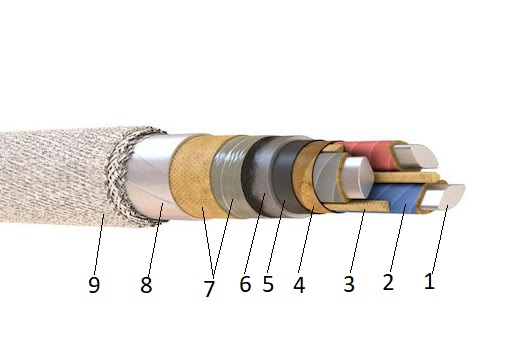

Конструкция кабеля АСБ2л
В силовом кабеле с бумажной изоляцией каждый слой отвечает за свою функцию:
- Жилы – алюминиевые, однопроволочные круглой формы – сечением от 6 до 50 мм2, секторной формы – от 25 до 240 мм2, многопроволочные секторной формы – от 70 до 800 мм2. Номинальное сечение основных жил – от 25 до 800 мм2, нулевых/заземляющих – от 16 до 240 мм2.
- Фазная бумажная изоляция, пропитанная вязким или нестекающим составом. Изолированные жилы имеют цветовую или цифровую маркировку. Цифры имеют один цвет, наносятся печатанием или тиснением. Цветовая маркировка – сплошная или лентами шириной от 1 мм. Нулевая жила имеет меньшее сечение, может быть любого цвета.
- Заполнение из бумажных жгутов.
- Поясная бумажная изоляция, пропитанная нестекающим или вязким изоляционным составом.
- Экран – электропроводящая бумага. Применяется для изделий под номинальное напряжение 6 или 10 кВ.
- Свинцовая оболочка.
- Многослойная подушка: битум, полиэтилентерефталатная пленка, крепированная бумага, битум, полиэтилентерефталатная пленка, крепированная бумага, битум.
- Броня из стальных оцинкованных лент, наложенная так, чтобы верхняя лента перекрывала пропуски нижней.
- Наружный покров из волокнистого материала – стеклянная, кабельная пряжа или штапелировонное волокно поверх битумного или вязкого подклеивающего состава.
Область применения кабеля АСБ2л
- Стационарные установки. Применяются для передачи и распределения электроэнергии в системах номинальным напряжением 1, 6 или 10 кВ частотой 50 Гц. Прокладка в кабельных сооружениях и производственных помещениях – одинарная. Групповая допускается в наружных установках при применении пассивной огнезащиты.
- Прокладка в земле. Кабели АСБ2л могут прокладываться в траншеях со средней коррозионной активностью, при наличии блуждающих токов, а также в грунте с высокой коррозионной активностью без блуждающих токов и растягивающих усилий.
- Разные климатические зоны. Возможность эксплуатации в умеренном и холодном климате, при относительной влажности 98% (при температуре +35°С).
- Электрифицированный транспорт.
Технические характеристики кабеля АСБ2л
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 1, 6, 10 кВ |
| Частота сети | 50 Гц |
| Температура эксплуатации | от -50 до +50 °С |
| Минимальная температура прокладки без подогрева | 0 °С |
| Допустимая температура нагрева жил | до +80 °С (1 кВ), до +70 °С (6–10 кВ) |
| Температура жилы при коротком замыкании | до +200 °С (не более 4 секунд) |
| Сопротивление изоляции при +20 °С | 100 МОм/км (1 кВ), 200 МОм/км (6–10 кВ) |
| Минимальный радиус изгиба | 25 наружных диаметров для одножильных, 15 — для многожильных кабелей |
| Класс пожарной безопасности | О1.8.2.5.4 |
| Допустимая разность уровней без стопорных муфт | 25 м (1 кВ), 15 м (6–10 кВ) |
| Климатическое исполнение | Умеренный и холодный климат |
| Нормативный документ | ГОСТ 18410-73 |
Продукция рассчитана на эксплуатацию в макроклиматических районах с умеренным и холодным климатом, поэтому подходит для большинства регионов страны. Параметры соответствуют ГОСТ 18410-73, что подтверждается сертификатами и паспортами качества на каждую партию.
Условия прокладки
Перед монтажом необходимо проверить, насколько агрессивен грунт по коррозии и до какого предела можно гнуть линию. Основные правила:
- укладка без прогрева — от 0 °C и выше
- изгиб одножильного исполнения — от 25 внешних диаметров
- изгиб многожильного — от 15 внешних диаметров
- перевозка и хранение — только на барабанах
Если в грунте есть блуждающие токи, марку кладут при низкой и средней коррозионной активности, а без них допустима и высокая, поэтому изделие годится даже для почв сложного состава. Намотка в бухту может привести к заломам и вытягиванию, поэтому отгрузка идет исключительно на барабанах.
Как выбрать кабель АСБ2л
При выборе кабеля АСБ2л рекомендуется учитывать не только сечение жил, но и условия эксплуатации будущей кабельной линии. Правильно подобранная марка обеспечивает надежную работу сети и длительный срок службы.
При подборе учитывают следующие параметры:
- номинальное напряжение сети;
- расчетную токовую нагрузку;
- количество жил;
- способ прокладки;
- длину кабельной линии;
- допустимое падение напряжения;
- условия окружающей среды и характеристики грунта.
Если возникают сложности с выбором, специалисты РКБ помогут подобрать необходимое исполнение кабеля с учетом требований проекта.
Преимущества кабеля АСБ2л
Кабель АСБ2л широко применяется при строительстве распределительных сетей благодаря сочетанию надежной конструкции и длительного срока службы.
Основные преимущества марки:
- высокая механическая прочность благодаря стальной броне;
- устойчивость к воздействию влаги и коррозии;
- возможность прокладки в грунтах различной коррозионной активности;
- бумажная пропитанная изоляция, рассчитанная на длительную эксплуатацию;
- надежная работа в умеренном и холодном климате;
- соответствие требованиям ГОСТ.
Популярные типоразмеры кабеля АСБ2л
| Марка | Основная область применения |
|---|---|
| АСБ2л 3х50 | распределительные сети небольшой мощности |
| АСБ2л 3х70 | городские распределительные сети |
| АСБ2л 3х95 | трансформаторные подстанции |
| АСБ2л 3х120 | питающие линии предприятий |
| АСБ2л 3х150 | промышленные объекты |
| АСБ2л 3х185 | магистральные сети |
| АСБ2л 3х240 | объекты с высокой электрической нагрузкой |
Каждая строка должна ссылаться на соответствующий раздел или карточку товара.
Сечения кабельной продукции
Продукция выпускается в одно-, трех- и четырехжильном исполнении. Сечение жил охватывает диапазон от 16 до 240 мм², поэтому можно выбрать кабель и для вводных линий, и для питающих магистралей. Сечение подбирают по расчетной токовой нагрузке, длине трассы и допустимым потерям напряжения. На складе у нас всегда в наличии ходовые маркоразмеры, остальные позиции оперативно поставляем под заказ с заводов-изготовителей.
Взаимозаменяемость кабелей
По конструкции и назначению к этой марке близки бронированные изделия с бумажной и сшитой изоляцией. В качестве замены обычно рассматривают:
- АСБл — с однослойной подушкой под броней
- ААБл — с алюминиевой оболочкой вместо свинцовой
- АСБ2лГ — без наружного покрова, для сухих кабельных сооружений
Замену согласуем по классу напряжения, числу жил и сечению, чтобы параметры линии не изменились.
ГОСТ АСБ2л
- ГОСТ 18410-73. Кабели силовые с пропитанной бумажной изоляцией. Скачать ГОСТ
- ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
- ГОСТ 24641-81. Оболочки кабельные. Свинцовые и алюминиевые. Скачать ГОСТ
- ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ
Аналоги кабеля АСБ2л
- АСБ – с алюминиевыми лентами, с бумажной изоляций, пропитанной нестекающим составом, со свинцовой оболочкой и броней из стальных лент.
- ЦАСБ – с алюминиевыми жилами, с бумажной изоляцией, пропитанной нестекающим составом с церезином, в свинцовой оболочке, бронирован стальными лентами.
- ЦАСБл – с алюминиевыми жилами, с бумажной изоляцией, пропитанной нестекающим составом с церезином, в свинцовой оболочке, бронирован стальными лентами, с подслоем из пластмассовых лент.
- АСБл – с алюминиевыми лентами, с бумажной изоляций, пропитанной нестекающим составом, со свинцовой оболочкой и броней из стальных лент, с подслоем из пластмассовых лент.
- ЦАСБ2л – с алюминиевыми жилами, с бумажной изоляцией, пропитанной нестекающим составом с церезином, в свинцовой оболочке, бронирован стальными лентами, в подушке – два слоя пластмассовых лент.
Производители кабеля АСБ2л
- Иркутсккабель
- КАМСКИЙ КАБЕЛЬ
- Москабель
- Рыбинсккабель
- Сарансккабель
- Севкабель
- Ункомтех
Часто задаваемые вопросы
Какой срок службы кабеля АСБ2л?
При соблюдении требований монтажа и эксплуатации срок службы составляет не менее 30 лет.
Можно ли прокладывать кабель АСБ2л в земле?
Да. Кабель предназначен для прокладки в траншеях и грунтах различной коррозионной активности при отсутствии растягивающих нагрузок.
Чем отличается АСБ2л от АСБл?
Основное отличие заключается в наличии двух слоев пластмассовых лент в подушке под броней, что повышает защиту конструкции.
Какие производители выпускают кабель АСБ2л?
На российском рынке широко представлены изделия заводов «Камский кабель», «Москабель», «Севкабель», «Рыбинсккабель», «Сарансккабель», «Иркутсккабель» и других производителей.
Как выбрать необходимое сечение?
Сечение определяется расчетной нагрузкой, длиной линии, способом прокладки и допустимым падением напряжения. При необходимости специалисты РКБ помогут подобрать подходящий вариант.
