АСБ2л 3х70

Кабель АСБ2л 3х70

Кабель АСБ2л 3х70 — трехжильное бронированное сечение на 10 кВ с алюминиевыми жилами в бумажной пропитанной изоляции. Подходит для отводов, вводов в здания и распределительных линий средней мощности, прокладывается в земле и кабельных сооружениях. В каталоге РКБ представлены позиции от Камкабеля, Москабеля и Ункомтеха.

Область применения

Основное назначение — передача и распределение электроэнергии в стационарных сетях до 10 кВ частотой 50 Гц.

Возможные сценарии прокладки:

• под землей в траншее — на грунтах от слабой до сильной коррозии, наличие блуждающих токов учитывают по агрессивности почвы

• в коллекторах, каналах и по стенам цехов — одиночной линией, без перегрева соседних трасс

• в пучке на открытых электроустановках — допустимо при пассивной огнезащите

• на участках с риском задеть или передавить линию — броня принимает удар на себя

• на перепадах высот до 15 метров — выше предела вязкая пропитка стекает к нижней точке

Марка предназначена для работы в умеренном и холодном климате, поэтому подходит для прокладки в большинстве регионов.

Как выбрать кабель

Сначала уточняют рабочее напряжение и сверяют допустимый ток жил 70 мм² с расчетной нагрузкой, чтобы исключить перегрев. Дальше смотрят на условия трассы — температуру, влажность и риск механики, от них зависит, хватит ли брони. Длину считают с запасом на изгибы, разделку и концевые муфты, а перепад высот по профилю держат в пределах 15 метров.

Расшифровка маркировки

В обозначении кабеля АСБ2л:

• А — токопроводящие жилы из алюминия

• С — свинцовая герметичная оболочка

• Б — броня из стальных оцинкованных лент

• 2л — два слоя ПЭТ-лент в подушке под броней

• 3 — три жилы в сердечнике

• 70 — сечение одной жилы, мм²

Конструкция кабеля АСБ2л 3х70

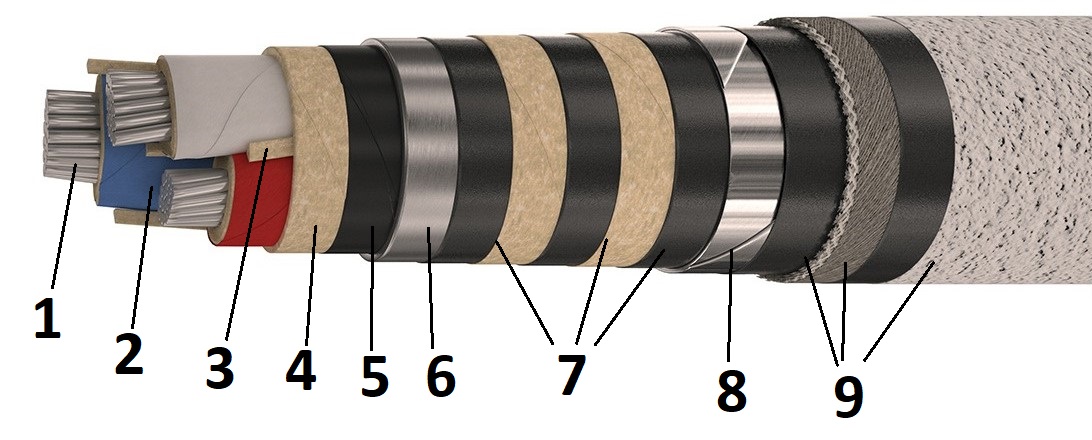

1. Три однопроволочные или многопроволочные (от 12 проволок в жиле) секторные алюминиевые токопроводящие жилы номинальным сечением 70 мм², соответствующие 1 и 2 классу по ГОСТ 22483-2012.
2. Бумажная изоляция токопроводящих жил, пропитанная вязким изоляционным составом, 2,75 мм толщиной. Маркировка – цифровая или цветная. Она соответствует ГОСТ 18410-73, должна быть устойчивой, нестираемой и различимой. Цветовая выполняется при помощи цветных лент, цифровая наносится тиснением или печатанием. Цифры – 1, 2, 3. Цвет жил – белый или желтый, синий или зеленый, красный или малиновый.
3. Бумажные жгуты, предназначенные для заполнения промежутков между изолированными жилами. Толщина – до 0,08 мм.
4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом. Номинальная слоя – 1,25 мм.
5. Экран – электропроводящая бумага.
6. Свинцовая оболочка.
7. Многослойная подушка из битума, полиэтилентерефталатных лент, крепированной бумаги. Номинальная толщина – 1,5 мм.
8. Броня из двух оцинкованных лент толщиной от 0,5 мм. Накладывается с перекрытием, чтобы верхняя лента перекрывала зазоры нижней.
9. Наружный покров номинальной толщиной не менее 2 мм. Состоит из нескольких слоев, включая слой битума или вязкого подклеивающего состава, пропитанной кабельной или стеклянной пряжи, битума и наружного покрова, предохраняющего витки от слипания.

Технические характеристики кабеля АСБ2л 3х70

Особенности сечения 3х70

Сечение 70 мм² подходит для линий средней мощности. Токовая нагрузка 161 А в земле и 162 А на воздухе почти не зависит от способа прокладки, что упрощает проектирование. Наружный диаметр 45,8 мм и масса 4409 кг на километр делают марку заметно компактнее крупных сечений — ее проще завозить и тянуть на коротких участках. Минимальный радиус изгиба около 690 мм позволяет аккуратно обходить углы и заводить линию в муфты без лишнего запаса по месту. Однопроволочное (ож) исполнение жестче и дешевле, многопроволочное из 12 проволок гибче.

Сечение 70 мм² выдерживает нагрузку 161–162 А. Если расчетная нагрузка перекрывает этот ток или проект закладывает рост потребления, сечение укрупняют до АСБ2л 3х95 — он пропускает уже 192–194 А, но утолщается до 49,5 мм и тяжелеет до 5169 кг на километр.

Намотка и упаковка кабельной продукции

Кабель АСБ2л отгружают на деревянных барабанах, длина куска зависит от их типа:

• №14 — до 250 м

• №16а — до 450 м

• №17 — до 450 м

• №18 — до 500 м

• №20 — до 800 м

• №22 — до 900 м

Возят и хранят продукцию только на барабанах — в бухтах бумажная изоляция заламывается и теряет свойства.

Купить АСБ2л 3х70 в РКБ

Купить сечение можно оптом и в розницу — со склада или под заказ напрямую с завода. Цена зависит от производителя, исполнения жил и объема партии, поэтому точную стоимость и наличие менеджер компании подтверждает на день обращения.

РКБ доставляет продукцию по всей России и ЕАЭС, оформляем доставку от одного барабана. Отмотаем нужный метраж, проверим сертификаты и паспорта качества, подготовим документы по ЭДО. В компании РКБ можно купить надежные кабели АСБ2л 3х70, предназначенные для передачи электрической энергии в стационарных установках с напряжением до 10 кВ. Изделия отличаются высокой надежностью, стойкостью к внешним воздействиям и механическим повреждениям, соответствуют требованиям действующих нормативных стандартов. Кабели марки АСБ2л могут одиночно прокладываться в земле с разной коррозионной активностью, в производственных помещениях.
