АСБ2л 3х95

Кабель АСБ2л 3х95

Кабель АСБ2л 3х95 — бронированное трехжильное сечение на 10 кВ с алюминиевыми жилами в пропитанной бумаге, свинцовой оболочке и стальной броне. Закрывает распределительные линии и вводы средней мощности в земле, цехах и кабельных сооружениях. На складе РКБ всегда в наличии позиции от Камкабеля, Москабеля, Сарансккабеля и собственной марки.

Область применения

Марка предназначена для линий, где 70 мм² уже на пределе по току, а более крупное сечение избыточно. Сечение 95 мм² подходит для прокладки на ответвлениях магистралей, питании цехов и вводах в крупные объекты, обеспечивая низкое сопротивление и стабильную передачу при заметной токовой нагрузке. Главная задача марки — передача электроэнергии и ее распределение в стационарных сетях переменного тока до 10 кВ частотой 50 Гц.

Условия, под которые рассчитана продукция:

• грунт любой коррозионной активности — в средней зоне допустимы блуждающие токи, в высокой их быть не должно

• кабельные сооружения, каналы и цеха — штатная одиночная прокладка без перегрева смежных линий

• открытые электроустановки пучком — под пассивной огнезащитой

• участки с угрозой механики — броня гасит удары и давление грунта

• климат от умеренного до холодного — без потери свойств

Перепад высот по трассе для вязкой пропитки удерживают в пределах 15 метров.

Как выбрать кабель

Расчет начинается с оценки мощности потребителей. Ее переводят в рабочий ток и проверяют, что жилы 95 мм² проходят по длительной нагрузке с запасом. Дальше оценивают температуру среды, влажность грунта и риск механики — от этих характеристик зависит запас по сечению и достаточность брони. Профиль трассы и перепад высот 15 метров для бумажной пропитки сверяют отдельно, до закупки. Если расчетный ток ложится к верхней границе 95 мм² без резерва, сечение поднимают на ступень — до кабеля АСБ2л 3х120 с нагрузкой 218 А в земле и 234 А на воздухе.

Расшифровка маркировки

В обозначении кабеля АСБ2л:

• А — алюминиевые жилы

• С — оболочка из свинца

• Б — стальная оцинкованная броня из лент

• 2л — две ленты ПЭТ в подушке под броней

• 3 — количество жил

• 95 — сечение жилы, мм²

Индекс ож рядом с сечением означает однопроволочную жилу, мж или мн — многопроволочную.

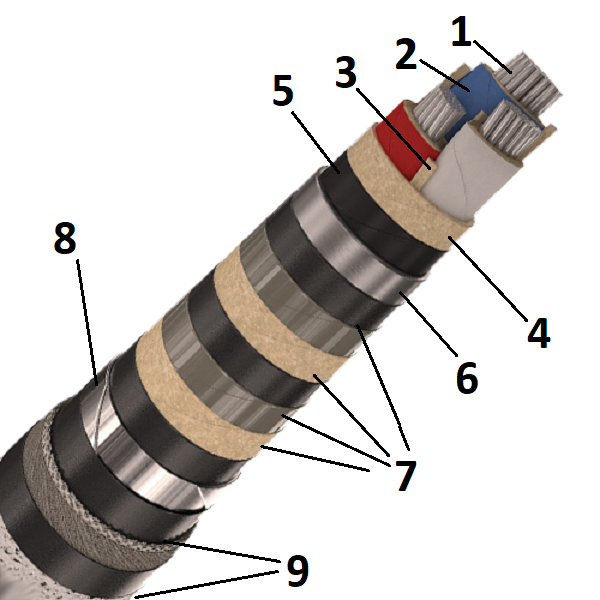

Конструкция кабеля АСБ2л 3х95

Послойная сборка по ГОСТ 18410-73 следующая:

1. Три однопроволочные или многопроволочные секторные алюминиевые токопроводящие жилы сечением 95 мм², соответствующие 1 или 2 классу по ГОСТ 22483-2012.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 2,75 мм. Изолированные жилы маркируются цветом или цифрами (1, 2, 3) Цвета – белая или желтая, синяя или зеленая, красная или малиновая,
3. Заполнение промежутков между жилами бумажными жгутами. Толщина – до 0,08 мм.
4. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 1,25 мм.
5. Экран – электропроводящая бумага.
6. Свинцовая оболочка. Соответствует требованиям ГОСТ 24641-81.
7. Многослойная подушка типа «2л» по ГОСТ 7006:
   • битумный состав или битум;
   • ленты полиэтилентерефталатные;
   • крепированная бумага или кабельная пропитанная;
   • битумный состав или битум;
   • ленты полиэтилентерефталатные;
   • крепированная бумага или кабельная пропитанная;
   • битумный состав или битум.
   Номинальная толщина подушки – 1,5 мм.
8. Броня из стальных оцинкованных лент, толщиной 0,5 мм.
9. Наружный покров. Номинальная толщина не менее 2 мм.
   • битумный состав, битум или вязкий подклеивающий состав;
   • пропитанная кабельная или стеклянная пряжа из штапелированного волокна;
   • битумный состав или битум, вязкий подклеивающий состав;
   • покрытие, предохраняющее витки кабеля от слипания.

Технические характеристики

Особенности сечения 3х95

Сечение 95 мм² — крепкая середина линейки силовых бронированных марок. Токи 192 А в земле и 194 А на воздухе почти совпадают, поэтому способ прокладки слабо влияет на подбор и упрощает проектирование. Наружный диаметр 49,5 мм и масса 5169 кг на километр тяжелее тонких сечений, но марка еще пригодна для ручной протяжки на коротких пролетах.

Минимальный радиус изгиба около 745 мм определяет, насколько плотно линия заходит в поворот или муфту. Однопроволочная жила жестче и обходится выгоднее по цене, многопроволочная секторная гибче и проще ложится в тесную траншею. По количеству жил марка трехфазная, что закрывает типовую схему распределения.

Намотка и упаковка кабельной продукции

Маркоразмер отгружают на деревянных барабанах, метраж куска зависит от их номера:

• №14 — до 200 м

• №16а — до 350 м

• №17 — до 350 м

• №18 — до 400 м

• №20 — до 700 м

• №22 — до 750 м

Перевозят и хранят продукцию только на барабанах — в бухтах бумажная изоляция ломается и теряет свойства.

Купить АСБ2л 3х95 в РКБ

Купить сечение можно оптом и в розницу — со склада или под заказ с завода. Цена зависит от производителя, исполнения жил и объема партии, поэтому точную стоимость и наличие менеджер РКБ подтверждает на день обращения. Доставку по России и ЕАЭС оформляем от одного барабана. Каждый товар отгружаем с сертификатами и паспортами качества, отмотаем нужный метраж и подготовим документы по ЭДО.
