Кабель АСБ 3х120: надежность и длительно допустимый ток

Кабель АСБ2л 3х120 — трехжильное бронированное сечение на 10 кВ с алюминиевыми жилами в пропитанной бумаге, свинцовой оболочке и стальной броне. Кабель закрывает распределительные и магистральные линии, прокладывается в земле, тоннелях и кабельных сооружениях. На складе РКБ есть позиции от Москабеля, Камкабеля, Сарансккабеля и других заводов.

Область применения

Данная марка предназначена для передачи и распределения электроэнергии в стационарных сетях переменного тока до 10 кВ частотой 50 Гц. Крупное сечение отличается низким сопротивлением и небольшими потерями на длинной линии.

Где применяют размер 3х120:

• магистральные и распределительные линии — питание узлов с высоким электрическим потреблением, где кабель меньшего сечения уже на пределе

• подземная прокладка в траншее — на грунтах средней активности с блуждающими токами, на высокоагрессивных — без них и без растяжения

• тоннели, коллекторы и кабельные сооружения — одиночной линией, без перегрева смежных трасс

• ввод электроэнергии на крупные объекты — заводит питание в цеха, насосные, подстанции предприятий

• участки с риском механических повреждений — стальная броня гасит удары и давление грунта

Как выбрать кабель

В первую очередь оценивается мощность потребителей. Ее переводят в рабочий ток и проверяют, что жилы 120 мм² проходят по длительной нагрузке с резервом. Дальше учитывают температуру среды, влажность грунта и риск механики — от этого зависит запас по сечению и достаточность брони. Профиль трассы и перепад высот 15 метров для бумажной пропитки сверяют до закупки кабеля.

Если расчетный ток подходит к верхней границе 120 мм² без запаса либо проект закладывает рост потребления, сечение поднимают на ступень — до кабеля АСБ2л 3х150. Выбирают сечение с запасом, если перегрузка линии обойдется дороже разницы в цене.

Расшифровка маркировки

В обозначении кабеля АСБ2л:

• А — алюминиевые жилы

• С — оболочка из свинца

• Б — стальная оцинкованная броня из лент

• 2л — две ленты ПЭТ в подушке под броней

• 3 — количество жил

• 120 — сечение жилы, мм²

Индекс ож означает однопроволочную жилу, мж или мн — многопроволочную. Запись АСБ2л 3х120 ож говорит о цельной алюминиевой жиле, она проще в раскладке на прямых участках.

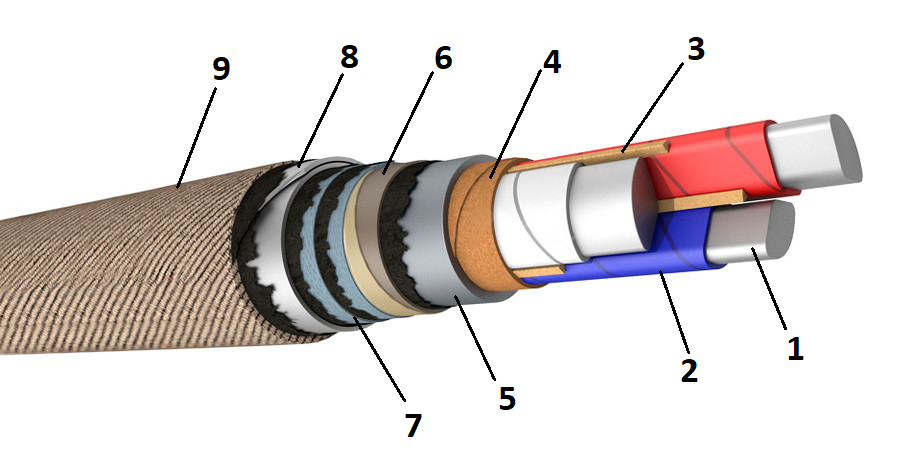

Конструкция кабеля АСБ2л 3х120

1. Три алюминиевых токопроводящих жилы с площадью поперечного сечения 120 мм². Однопроволочные и многопроволочные (более 15 проволок в 1 жиле), соответствующие 1 и 2 классу по ГОСТ 22483-2012.
2. Бумажная изоляция жилы, пропитанная вязким составом. Номинальная толщина – 2,75 мм. Изолированные жилы имеют цветовую или цифровую маркировку. Цифры наносятся печатанием или тиснением, выполнены в одном цвете.
   Цветовая маркировка – сплошная или лентами шириной не менее 1 мм. Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.
3. Заполнение из бумажных жгутов промежутков между скрученными жилами. Толщина – до 0,08 мм.
4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом. Номинальная толщина изоляционного слоя – 1,25 мм.
5. Экран – электропроводящая бумага.
6. Свинцовая оболочка, соответствующая ГОСТ 24641-81.
7. Многослойная подушка из нескольких слоев, номинальная толщина – не менее 1,5 мм.
   • битумный состав или битум;
   • ленты полиэтилентерефталатные;
   • крепированная бумага или кабельная пропитанная;
   • битумный состав или битум;
   • ленты полиэтилентерефталатные;
   • крепированная бумага или кабельная пропитанная;
   • битумный состав или битум.
8. Броня из стальных оцинкованных лент толщиной не менее 0,5 мм, наложенная с перекрытием, чтобы верхняя лента перекрывала пропуски нижней.
9. Наружный покров из волокнистого материала. Номинальная толщина не менее 2 мм – стеклянная, кабельная пряжа или штапелировонное волокно поверх битумного или вязкого подклеивающего состава.

Связка бумаги, свинца и брони держит линию устойчивой к влаге и подвижкам грунта около 30 лет.

Технические характеристики

Особенности сечения 3х120

Сечение 120 мм² пропускает до 218 А в земле и 234 А на воздухе — этого достаточно для магистральных вводов и питания нагруженных узлов. Наружный диаметр 52,7 мм и вес 5812 кг на километр уже заметны на логистике — для разгрузки такого кабеля используют спецтехнику.

Минимальный радиус изгиба около 790 мм ограничивает крутизну поворотов и заходов в концевые муфты. Исполнение ож жестче и обходится выгоднее по цене, многопроволочное гибче и проще ложится в стесненную траншею. По числу жил марка трехфазная и подходит под типовую схему распределения.

Намотка и упаковка кабельной продукции

Кабель отгружают на деревянных барабанах, метраж куска зависит от их номера:

• №14 — до 200 м

• №16а — до 300 м

• №17 — до 300 м

• №18 — до 350 м

• №20 — до 600 м

• №22 — до 700 м

Перевозят и хранят кабель только на барабанах, поскольку в бухтах бумажная изоляция ломается и теряет свойства.

Купить АСБ2л 3х120 в РКБ

Купить кабель можно оптом и в розницу — со склада или под заказ с завода. Цена зависит от производителя, исполнения жил и объема партии, поэтому точную стоимость и наличие менеджер РКБ подтверждает на день обращения. Доставку оформляем от одного барабана в любой регион России и ЕАЭС. Отмотаем нужный метраж, проверим сертификаты и подготовим документы по ЭДО.
