АСБ2л 3х150

Кабель АСБ2л 3х150

Кабель АСБ2л 3х150 — трехжильное бронированное сечение на 10 кВ с алюминиевыми жилами в пропитанной бумаге, свинцовой оболочке и стальной броне. Подходит для магистральных и распределительных линий в земле, тоннелях и кабельных сооружениях. На складе РКБ всегда в наличии позиции продукции от Камкабеля, Москабеля, собственной марки и других заводов.

Область применения

Марка предназначена для передачи и распределения электроэнергии в стационарных сетях переменного тока до 10 кВ частотой 50 Гц. Крупное сечение обеспечивает низкое сопротивление и малые потери на протяженной линии.

Сферы применения:

• магистральные линии и силовые вводы — питают подстанции, цеховые распределительные устройства и узлы с высоким электрическим потреблением

• подземная прокладка в траншее — ложится прямо в грунт средней и высокой коррозионной активности, с блуждающими токами и без них, а свинцовая оболочка и броня принимают на себя химическое и механическое воздействие почвы

• тоннели, коллекторы и кабельные сооружения — идет одиночной линией по полкам и в каналах, свободно отдает тепло в воздух, не нагревая соседние трассы

• участки с риском механических повреждений — стальная ленточная броня гасит удары, вес засыпки и подвижки грунта при сезонных пучениях, поэтому траншею не нужно защищать дополнительными трубами

• регионы умеренного и холодного климата — сохраняет рабочие свойства при перепадах от −50 до +50 °C

Как выбрать кабель

Рассчитывается изначально мощность потребителей. Ее переводят в рабочий ток и проверяют, что жилы 150 мм² проходят по длительной нагрузке с резервом. Дальше учитывают температуру среды, влажность грунта и риск механики — от этих условий зависит запас по сечению и достаточность брони. Профиль трассы и перепад высот 15 метров для бумажной пропитки сверяют до закупки. Если расчетный ток подходит к верхней границе 150 мм² без запаса либо проект закладывает рост потребления, сечение поднимают на ступень — до кабеля АСБ2л 3х185, рассчитанного на 275 А в земле.

Расшифровка маркировки

В обозначении кабеля АСБ2л:

• А — алюминиевые токопроводящие жилы

• С — свинцовая оболочка

• Б — броня из двух стальных оцинкованных лент, наложенных с перекрытием

• 2л — подушка под броней из двух слоев полиэтилентерефталатных лент

• 3 — число токопроводящих жил

• 150 — сечение жилы, мм²

Индекс ож означает однопроволочную жилу, мж или мн — многопроволочную.

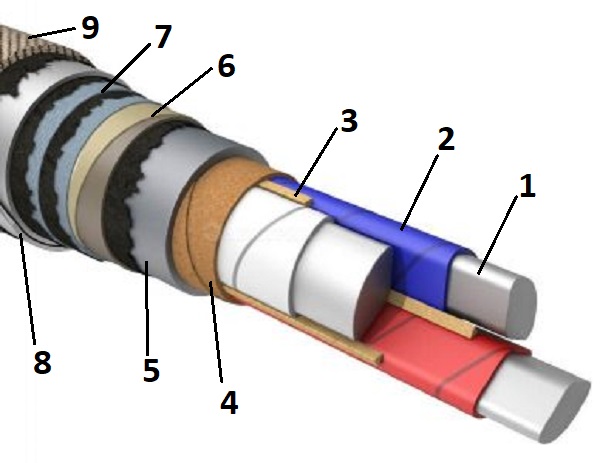

Конструкция кабеля АСБ2л 3х150

1. Три однопроволочные или многопроволочные (от 15 проволок в жиле) секторные алюминиевые токопроводящие жилы номинальным сечением 150 мм², соответствующие 1 и 2 классу по ГОСТ 22483-2012.
2. Бумажная изоляция жилы, пропитанная вязким составом. Номинальная толщина – 2,75 мм. Предусмотрена цветовая или цифровая маркировка изолированных жил. Цифры имеют одинаковый цвет, наносятся печатанием или тиснением.
   Цветовая маркировка – сплошная или лентами шириной не менее 1 мм.
3. Заполнение промежутков между жилами бумажными жгутами. Толщина – до 0,08 мм.
4. Поясная бумажная изоляция, пропитанная вязким составом. Номинальная толщина изоляционного слоя – 1,25 мм.
5. Экран – электропроводящая бумага.
6. Свинцовая оболочка по ГОСТ 24641-81.
7. Многослойная подушка: битум, полиэтилентерефталатная лента, крепированная бумага, битум, полиэтилентерефталатная лента, крепированная бумага, битум. Номинальная толщина слоя – 1,5 мм.
8. Броня из стальных оцинкованных лент, наложенных с перекрытием, верхняя лента перекрывает пропуски нижней. Номинальная толщина лент – не менее 0,5 мм.
9. Наружный покров. Номинальная толщина не менее 2 мм.
   • битумный состав, битум или вязкий подклеивающий состав;
   • пропитанная кабельная или стеклянная пряжа из штапелированного волокна;
   • битумный состав или битум, вязкий подклеивающий состав;
   • покрытие, предохраняющее витки кабеля от слипания.

Технические характеристики

Особенности сечения 3х150

Маркоразмер АСБ2л 3х150 рассчитан на длительный ток 246 А в земле и 264 А на воздухе. Один километр такой линии весит 6547 килограммов, а наружный диаметр доходит до 55,8 миллиметра. Из-за большого веса бухты возят на тяжелых барабанах и разгружают спецтехникой, поэтому подъездные пути и место для крана продумывают еще до поставки. Эти же габариты влияют на выбор кабеленесущих систем — лотки, трубы и проходы подбирают с запасом под фактический диаметр.

Гнуть линию круче чем на 837 миллиметров нельзя — при меньшем радиусе свинцовая оболочка и бумажная изоляция деформируются, поэтому повороты трассы и заходы в концевые муфты заранее размечают. Жилу выбирают под монтаж: однопроволочная (ож) дешевле, но хуже гнется, а многопроволочная мягче и легче проходит повороты в узкой траншее.

Намотка и упаковка кабельной продукции

Кабель отгружают на деревянных барабанах, метраж куска зависит от их номера:

• №14 — до 150 м

• №16а — до 300 м

• №17 — до 300 м

• №18 — до 300 м

• №20 — до 550 м

• №22 — до 600 м

Перевозят и хранят продукцию только на барабанах — в бухтах бумажная изоляция ломается и теряет свойства.

Купить АСБ2л 3х150 в РКБ

Купить сечение можно оптом и в розницу — со склада или под заказ с завода. Цена зависит от производителя, исполнения жил и объема партии, поэтому точную стоимость и наличие менеджер интернет-магазина РКБ подтверждает на день обращения. Доставку оформляем от одного барабана в любой регион России и ЕАЭС.
