АСБ2л 3х185

Кабель АСБ2л 3х185

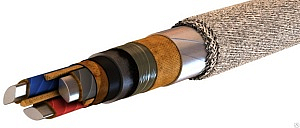

Кабель АСБ2л 3х185 — трехжильная бронированная марка на 10 кВ, в которой алюминиевые жилы защищены пропитанной бумагой, свинцом и стальной ленточной броней. В наличии на складе РКБ от Камкабеля, Москабеля, Сарансккабеля и других заводов, с доставкой и быстрой отгрузкой по России и ЕАЭС.

Область применения

Основная задача кабеля — распределение электроэнергии и ее передача к стационарным электроустановкам переменного тока, рассчитанным на напряжение до 10 кВ и частоту 50 Гц. Сечение 185 мм² стоит чуть ниже самых крупных типоразмеров, поэтому его используют на распределительных магистралях и вводах со средней и высокой токовой нагрузкой:

• в кабельных каналах, тоннелях и коллекторах — одиночная трасса идет по полке или в канале, тепло свободно уходит в воздух;

• внутри цехов и на открытых электроустановках пучком — групповая раскладка разрешена только под пассивной огнезащитой и там, где персонал появляется временами, а не постоянно;

• в траншее на грунтах любой агрессивности — от грунтов с низкой и средней коррозионной активностью, с блуждающими токами или без них;

• на отрезках, где трассу могут задеть или передавить — стальная ленточная броня принимает удар, подвижки и вес грунта на себя;

• на перепадах рельефа в пределах 15 метров по вертикали — выше этой отметки вязкая пропитка начинает стекать к нижней точке и оголять бумагу.

Изделие сохраняет параметры в разных климатических условиях — в макроклиматических регионах с холодным и умеренным климатом.

Как выбрать кабель

Сначала рассчитывается рабочий ток линии и сверяется с допустимой нагрузкой жил сечением 185 мм², чтобы исключить перегрев. Затем анализируются условия монтажа — тип грунта, влажность, риск ударов и подвижек, от этого зависит достаточность брони. Профиль трассы проверяют отдельно — у бумажной пропитки перепад высот между верхней и нижней точками не превышает 15 метров. Наличие нужного исполнения и длины уточняют у менеджера заранее.

В линейке бумажных бронированных марок 185 мм² — промежуточная ступень, поэтому при пограничной нагрузке его взвешивают рядом с соседями. Если расчетный ток упирается в потолок сечения или впереди рост потребления, есть смысл выбрать кабель АСБ2л 3х240 с токовой нагрузкой 314 и 347 А, наружным диаметром 65,4 мм и массой 9125 кг на километр. Если нагрузка ниже, а бюджет и радиус прокладки в приоритете, заказывают АСБ2л 3х150 — он легче, тоньше и дешевле за погонный метр.

Расшифровка маркировки

В обозначении кабеля АСБ2л:

• А — алюминий в токопроводящих жилах

• С — оболочка из свинца

• Б — стальная ленточная броня, витки уложены с перекрытием

• 2л — двухслойная подушка из ПЭТ-лент под броней

• 3 — три жилы в сердечнике

• 185 — сечение одной жилы, мм²

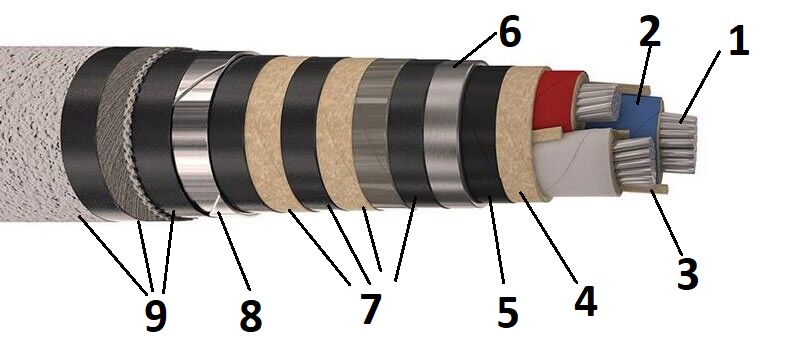

Конструкция кабеля АСБ2л 3х185

1. Алюминиевые токопроводящие жилы номинальным сечением 185 мм², соответствующие 1 и 2 классу по ГОСТ 22483-2012. Число – 3. Однопроволочные и многопроволочные.
2. Изоляция жилы - бумажная, пропитанная вязким составом. Номинальная толщина – 2,75 мм. Маркировка может быть цифровой или цветовой, четко читающейся. Цифры наносятся тиснением или печатанием. Соответствует требованиям ГОСТ 18410-73.
3. Заполнение промежутков между жилами бумажными жгутами толщиной 0,08 мм.
4. Поясная бумажная изоляция, пропитанная вязким составом. Номинальная толщина изоляционного слоя – 1,25 мм.
5. Экран – электропроводящая бумага.
6. Свинцовая оболочка по ГОСТ 24641-81.
7. Многослойная подушка. Номинальная толщина слоя – 1,5 мм.
   • битумный слой;
   • ленты ПЭТ;
   • крепированная бумага;
   • битумный слой;
   • ленты ПЭТ;
   • крепированная бумага.
8. Броня из стальных оцинкованных лент, наложенных с перекрытием, верхняя лента перекрывает пропуски нижней. Номинальная толщина лент – не менее 0,5 мм.
9. Наружный покров. Номинальная толщина не менее 2 мм.
   • слой битума или вязкого подклеивающего состава;
   • пропитанная кабельная или стеклянная пряжа;
   • слой битума или вязкого подклеивающего состава;
   • покрытие, предохраняющее витки кабеля от слипания.

Технические характеристики

Особенности сечения 3х185

Сечение 185 мм² — крепкий средне-тяжелый типоразмер. Токовая нагрузка 275 А в земле и 298 А на воздухе закрывает питание подстанций и распределительных магистралей, где 150 мм² уже на пределе, а 240 мм² избыточно по цене и габаритам. Как силовая линия среднего напряжения, марка совмещает высокий ток с прочной броней.

Наружный диаметр 59 мм и масса 7217 кг на километр сказываются на логистике — длину на барабане и подъезд к объекту планируют заранее. Минимальный радиус изгиба около 885 мм ограничивает крутизну поворотов и заходов в концевые муфты. Однопроволочное (ож) исполнение жестче и дешевле, многопроволочное проще укладывается на сложной трассе.

Намотка и упаковка кабельной продукции

Кабель поставляется на деревянных барабанах. Длина одного куска зависит от типа барабана:

• №14 — до 150 м

• №16а — до 250 м

• №17 — до 250 м

• №18 — до 300 м

• №20 — до 500 м

• №22 — до 550 м

Перевозят и хранят продукцию только на барабанах — намотка в бухты ведет к заломам и порче изоляции.

Купить АСБ2л 3х185 в РКБ

Купить продукцию можно оптом и в розницу — со склада или под заказ напрямую с завода. Цена зависит от производителя, исполнения жил и объема партии, поэтому точную стоимость и наличие менеджер подтверждает на день обращения. На складе РКБ доступны позиции от Камкабеля, Москабеля и Сарансккабеля.

Интернет-магазин РКБ работает по всей России и ЕАЭС, организуем доставку в любой регион и быструю отгрузку от одного барабана. Отмотаем нужный метраж, проверим сертификаты и подготовим документы по ЭДО.
