АСБ2л 3х240

Кабель АСБ2л 3х240

Кабель АСБ2л 3х240 — мощная трехжильная бронированная марка с алюминиевыми жилами и бумажной пропитанной изоляцией для распределительных сетей до 10 кВ. В РКБ это сечение есть в наличии от Камкабеля, Москабеля, Рыбинсккабеля и других заводов, с доставкой по России и ЕАЭС.

Область применения

Кабель проводит и распределяет электроэнергию в стационарных электроустановках, рассчитанных на переменный ток. По классу напряжения марка соответствует требованиям сетей 10 кВ при промышленной частоте 50 Гц. Сечение 240 мм² подходит для установки на магистральных и вводных участках, где токовая нагрузка особенно высокая.

• одиночная прокладка в кабельных сооружениях и производственных помещениях — штатный режим для бумажной пропитанной изоляции, когда каждая линия ложится обособленно и свободно отдает тепло, не подогревая соседние трассы;

• групповая прокладка в производственных цехах и наружных электроустановках — допускается только под пассивной огнезащитой пучка, чтобы при перегреве одной жилы огонь не пошел по соседним;

• прокладка в траншею в грунтах средней коррозионной активности — основной вариант для земли, кабель ложится прямо в траншею с блуждающими токами или без них, а броня и свинцовая оболочка берут электрохимическую нагрузку почвы на себя;

• прокладка в земле высокой коррозионной активности — разрешена на агрессивных грунтах при двух условиях, когда отсутствуют блуждающие токи и нет продольных растягивающих усилий на трассе;

• участки с риском механических повреждений — броня из стальных оцинкованных лент держит удар и давление грунта;

• трассы с перепадом высот до 15 метров — ограничение по разности уровней между верхней и нижней точками, вязкая пропитка не должна стекать вниз и оголять бумажную изоляцию.

В земле кабель укладывают напрямую — броня и свинцовая оболочка принимают нагрузку грунта и обеспечивают надежную защиту жил.

Как выбрать кабель

Сначала определяют рабочий ток линии и сопоставляют его с токовыми характеристиками жил сечением 240 мм², чтобы не словить перегрев под нагрузкой. Дальше оценивают условия прокладки — температуру, влажность грунта, вероятность ударов и подвижек, от этого зависит, хватит ли брони и какое исполнение жил взять. Отдельно учитывают профиль трассы — у бумажной пропитанной изоляции перепад высот между крайними точками не должен выходить за 15 метров, иначе пропитка стекает вниз. Длину куска силового кабеля считают с запасом на разделку и концевые муфты.

Расшифровка маркировки

Каждый символ в обозначении описывает конструкцию:

• А — алюминий в токопроводящих жилах

• С — оболочка из свинца

• Б — стальная ленточная броня, витки уложены с перекрытием

• 2л — двухслойная подушка из ПЭТ-лент под броней

• 3 — три жилы в сердечнике

• 240 — сечение каждой жилы, мм²

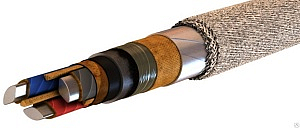

Конструкция кабеля АСБ2л 3х240

1. Три однопроволочные или многопроволочные секторные алюминиевые токопроводящие жилы номинальным сечением 240 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2012. У многопроволочных число проволок – 30 шт.
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Номинальная толщина – 2,75 мм. Предусмотрена цветовая или цифровая маркировка. Цветовая маркировка – сплошная или лентами шириной не менее 1 мм. При цифровой маркировка наносится печатанием или тиснением.
3. Бумажные жгуты толщиной до 0,08 мм, предназначенные для заполнения промежутков между изолированными жилами.
4. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 1,25 мм.
5. Экран из электропроводящей бумаги.
6. Свинцовая оболочка, выполненная по ГОСТ 24641-81.
7. Многослойная подушка типа «2л». Номинальная толщина слоя – 1,5 мм.
   • битумный состав или битум;
   • ленты полиэтилентерефталатные;
   • крепированная бумага или кабельная пропитанная;
   • битумный состав или битум;
   • ленты полиэтилентерефталатные;
   • крепированная бумага или кабельная пропитанная;
   • битумный состав или битум.
8. Броня из стальных оцинкованных лент, наложенных с перекрытием, верхняя лента перекрывает пропуски нижней. Номинальная толщина лент – не менее 0,5 мм.
9. Наружный покров. Номинальная толщина не менее 2 мм.
   • битумный состав, битум или вязкий подклеивающий состав;
   • пропитанная кабельная или стеклянная пряжа из штапелированного волокна;
   • битумный состав или битум, вязкий подклеивающий состав;
   • покрытие, предохраняющее витки кабеля от слипания.

Алюминий вместо меди заметно снижает вес и стоимость такой мощной линии при сопоставимой пропускной способности.

Технические характеристики

Особенности сечения 3х240

Сечение 240 мм² — одно из самых крупных в линейке бумажных бронированных марок. Токовая нагрузка 314 А в земле и 347 А на воздухе позволяет питать мощные узлы распределения, вводы подстанций и магистральные участки. За такую пропускную способность приходится платить габаритами — наружный диаметр 65,4 мм и масса 9125 кг на километр.

Минимальный радиус изгиба около 980 мм ограничивает крутизну поворотов, поэтому заходы в муфты и углы трассы считают заранее. Кабель сечением 240 мм² выпускают в однопроволочном (ож) и многопроволочном исполнении — однопроволочные жилы дешевле и жестче, многопроволочные секторные удобнее гнуть и плотнее ложатся в траншею. Как и кабель АСБ2л 3х150, это сечение относится к мощным в линейке, поэтому выбор между соседними типоразмерами обычно сводится к расчетному току нагрузки и допустимым потерям напряжения.

Намотка и упаковка кабельной продукции

Кабель отгружают на деревянных барабанах. Из-за большого сечения длина в одной отгрузке меньше, чем у тонких марок:

• №14 — до 150 м

• №16а — до 200 м

• №17 — до 200 м

• №18 — до 250 м

• №20 — до 400 м

• №22 — до 500 м

Перевозят и хранят кабель только на барабанах — намотка в бухты приводит к заломам и повреждению изоляции.

Купить АСБ2л 3х240 в РКБ

Заказать продукцию можно оптом и в розницу — со склада или под заказ напрямую с завода. На складе РКБ доступны позиции от Камского кабеля, Москабеля, Рыбинсккабеля и Ункомтеха. Цена зависит от завода, исполнения жил и объема партии, поэтому итоговую стоимость менеджер рассчитывает индивидуально.

Интернет-магазин РКБ работает по всей России и ЕАЭС, доставку оформляем от одного барабана в любой регион. Отмотаем нужный метраж, проверим сертификаты и паспорта качества, подготовим документы по ЭДО.
