АСБ2л 3х50

Кабель АСБ2л 3х50

Кабель АСБ2л 3х50 — трехжильная бронированная марка с алюминиевыми жилами и бумажной пропитанной изоляцией для распределительных сетей до 10 кВ. В РКБ маркоразмер есть в наличии от ведущих заводов, с доставкой по России и ЕАЭС.

Область применения

Данная марка кабеля предназначена для распределения электроэнергии и питания стационарных электроустановок переменного тока. Рабочее напряжение достигает 10 кВ при частоте 50 Гц, испытательное составляет 25 кВ. В отличие от обычной небронированной линии изделие рассчитано на жесткие условия эксплуатации, выдерживает серьезные механические нагрузки.

У нас заказывают кабель 3х50 для следующих инженерных проектов:

• траншейная прокладка в грунтах средней коррозионной активности — если в грунте могут быть блуждающие токи, кабель укладывается напрямую в землю, броня и свинцовая оболочка принимают на себя электрохимическое воздействие почвы

• прокладка в земле с высокой коррозионной активностью — допускается на агрессивных грунтах, если блуждающие токи отсутствуют, а трасса не испытывает растягивающих усилий по длине

• одиночная прокладка в кабельных сооружениях и производственных помещениях — основной режим для бумажной изоляции, при котором каждая линия идет отдельно и не догружает соседние по теплу

• групповая прокладка с пассивной огнезащитой — возможна там, где персонал бывает лишь периодически, при условии нанесения огнезащитного покрытия на пучок

• трассы с перепадом высот до 15 метров — ограничение по разности уровней между верхней и нижней точками, которое не дает пропиточному составу стекать вниз и оголять изоляцию

Бумажная пропитанная изоляция десятилетиями работает в распределительных сетях 6 и 10 кВ и спокойно переносит длительные токовые нагрузки. Поврежденный участок восстанавливают соединительными муфтами, без замены всей линии, что снижает стоимость ремонта на действующей трассе.

Расшифровка кабеля АСБ2л 3х50

• А – алюминиевые токопроводящие жилы.
• С – свинцовая оболочка.
• Б – бронированный слой из двух стальных оцинкованных лент, наложенных с перекрытием.
• 2л – в подушке под броней расположено два слоя из полиэтилентерефталатных лент.
• 3 – число токопроводящих жил.
• 50 – размер сечения токопроводящей жилы, мм².

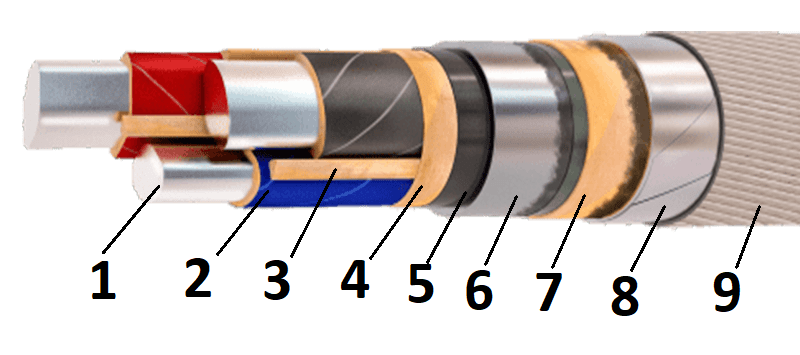

Конструкция кабеля АСБ2л 3х50

Сердечник собран послойно. Заводское исполнение по ГОСТ 18410-73 выглядит так:

1. Токопроводящие жилы — три алюминиевые жилы сечением 50 мм² в однопроволочном исполнении (ож), диаметром 7,2–7,8 мм каждая, соответствуют 1–2 классу по ГОСТ 22483-2012 и определяют трехфазную схему линии
2. Фазная изоляция — лента кабельной бумаги в вязкой маслоканифольной пропитке толщиной около 2,75 мм, обмотана вокруг каждой жилы
3. Цветовая и цифровая маркировка — наносится на фазную изоляцию полосами или цифрами 1, 2, 3, чтобы жилы не путались в процессе монтажа и разделки
4. Поясная изоляция — общий бумажный слой 1,25 мм поверх скрученных жил, а промежутки между ними заполнены бумажными жгутами для ровного круглого сердечника
5. Экран — слой электропроводящей бумаги, выравнивает электрическое поле вокруг скрутки и снимает локальные перенапряжения
6. Свинцовая оболочка — герметичный барьер по ГОСТ 24641-81, запирает пропитку внутри и не пускает к изоляции влагу и агрессивную среду
7. Подушка «2л» — прослойка 1,5 мм из двух ПЭТ-лент, крепированной бумаги и битумных слоев, разделяет мягкий свинец и стальную броню, гасит трение между ними
8. Броня — две стальные оцинкованные ленты от 0,5 мм, наложенные с перекрытием, принимают механические нагрузки, защищая линию при подвижках грунта
9. Наружный покров — от 2 мм пропитанной пряжи в битумном составе, тормозит коррозию стали и не дает виткам на барабане слипаться

Область применения кабеля АСБ2л 3х50

• Подключение стационарных установок. Кабели применяются в стационарных сетях переменного напряжения до 10 кВ частотой 50 Гц. Они могут протягиваться по трассам с разностью уровней до 15 метров, в местах с опасностью механических повреждений.
• Прокладка в земле. Кабели применяются для траншейной прокладки в грунтах со средней коррозионной активностью при наличии блуждающих токов, в земле с высокой коррозионной активностью без блуждающих токов и растягивающих усилий.
• Разные климатические условия. Кабель имеет хорошую механическую прочность и устойчив к внешним воздействиям, что делает его подходящим для использования в различных условиях. Может применяться в макроклиматических регионах с холодным и умеренным климатом.
• Одиночная прокладка. Предназначены для одиночной прокладки в кабельных сооружениях и производственных помещениях, групповая допускается при обеспечении пассивной огнезащиты, где возможно лишь периодическое присутствие персонала.

Технические характеристики

Особенности размера кабеля 3х50

Сечение 50 мм² — рабочая середина линейки. Токовая нагрузка порядка 132–134 А закрывает питание трансформаторных пунктов и распределительных линий среднего уровня, а три жилы дают полноценную трехфазную схему. Как силовая линия среднего напряжения, марка совмещает приемлемый ток с прочной стальной броней.

Наружный диаметр 42,7 мм и масса 3812 кг на километр заметно влияют на логистику. Длину на барабане и параметры кабеленесущих систем разумно рассчитать заранее, еще на стадии проекта. Минимальный радиус изгиба около 640 мм задает, насколько круто допустимо завести трассу в поворот или концевую муфту без риска повредить изоляцию.

В линейке бумажных бронированных марок сечение 50 мм² берут тогда, когда 35 мм² уже не вытягивает нагрузку, а 70 мм² избыточно по току и бюджету. Перед заказом стоит свести три параметра — расчетный ток нагрузки, длину трассы с учетом падения напряжения и условия прокладки. Если по этим данным размер 3х50 подходит, остается определить, какое исполнение жил нужно. Однопроволочное (ож) проще в раскладке на прямых участках, многопроволочное удобнее на поворотах и в стесненных трассах.

Намотка и упаковка кабельной продукции

Продукция отгружается на деревянных барабанах. Стандартные длины зависят от типа барабана:

• №14 — до 300 м

• №16а — до 500 м

• №17 — до 500 м

• №18 — до 550 м

• №20 — до 950 м

• №22 — до 1050 м

Перевозка и хранение допускаются только на барабанах. Намотка в бухты приводит к заломам и вытягиванию, поэтому отгрузка идет исключительно в заводской таре.

Купить АСБ2л 3х50 в РКБ

Заказать кабель можно оптом и в розницу — со склада или под заказ напрямую с завода. На складе представлены позиции от Камского кабеля, Москабеля, Иркутсккабеля и других производителей. Цена зависит от завода, исполнения жил и объема партии, поэтому итоговую стоимость менеджер рассчитывает индивидуально и сразу подтверждает наличие на день обращения. Оформить доставку по России и ЕАЭС можно от одного барабана. Отмотаем нужный метраж, проверим сертификаты и паспорта качества, подготовим документы по ЭДО.
