Кабель ААБл

Кабель ААБл в Санкт-Петербурге

Кабель ААБл — силовая марка с алюминиевыми жилами, бумажной пропитанной изоляцией, алюминиевой оболочкой и броней из двух стальных лент. Выпускается на 1, 6 и 10 кВ по ГОСТ 18410-73, укладывается прямо в траншею без труб и лотков.

От родственных марок со свинцовой оболочкой ААБл отличает масса — километр легче на две-три тонны при том же токе. На складе РКБ всегда в наличии ходовые исполнения — ААБл 3х120ож, 3х150(ож) и 3х240(ож) на 10 кВ, позиции от Москабеля, Камкабеля, Рыбинсккабеля и Сарансккабеля.

Расшифровка маркировки ААБл

Обозначение читается по слоям конструкции:

• А — алюминиевая токопроводящая жила

• А — алюминиевая оболочка

• Б — броня из двух стальных оцинкованных лент

• л — один слой пластмассовых лент в подушке под броней

Дальше указывают число жил, сечение и класс напряжения через дефис — ААБл 3х150-10. Индекс (ож) в скобках означает однопроволочную жилу, без него жила многопроволочная.

Обозначение ААБлу

В сметах, старых проектах и прайсах попадается запись ААБлу 10. Буква «у» отмечала жилу с повышенной температурой нагрева, ее ввели изменением № 3 к ГОСТ 18410-73, а после перехода заводов на усовершенствованную конструкцию исключили.

Вывод для практики простой. Кабель ААБлу и ААБл — одно и то же изделие. У ААБлу сопротивление жилы, токовые нагрузки, диаметр и масса те же, отдельный сертификат ААБлу не выпускается — партию сопровождают документы на действующую марку. Цены на кабель ААБлу тоже не отличаются, поскольку различать нечего. Если в спецификации значится ААБлу 10, можно купить ААБл на 10 кВ, согласования замена не требует.

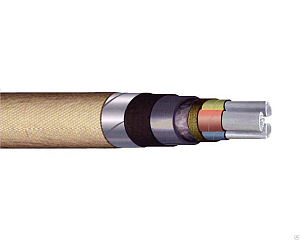

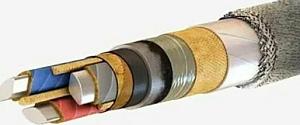

Конструкция кабеля ААБл

Токопроводящие жилы — алюминиевые, 1 или 2 класса по ГОСТ 22483. Сечением от 25 мм² их уплотняют до секторной формы, чтобы убрать пустоты в скрутке и уменьшить наружный диаметр. У четырехжильных исполнений нулевая жила тоньше основных.

Фазную изоляцию наматывают из кабельной бумаги и пропитывают вязким маслоканифольным составом. Пропитка заполняет поры и вытесняет оттуда воздух, а без воздушных включений в диэлектрике не возникают частичные разряды, которые за годы разрушают изоляцию. Промежутки между жилами заполняют бумажными жгутами толщиной до 0,08 мм, сверху накладывают поясную изоляцию. На 6 и 10 кВ поверх нее обязателен экран из электропроводящей бумаги, выравнивающий электрическое поле у кромок секторов. На 1 кВ экрана нет.

Герметичность обеспечивается алюминиевой оболочкой по ГОСТ 24641-81. Она не пропускает влагу к бумаге, удерживая пропиточный состав внутри. Алюминий втрое легче свинца и прочнее механически, зато хуже гнется — отсюда широкие радиусы поворота.

Защитный покров типа «Бл» по ГОСТ 7006-72 состоит из трех частей:

• Подушка не тоньше 1,5 мм из битума, пластмассовой ленты и крепированной бумаги — тот самый слой, который обозначен буквой «л» и не позволяет броне продавить оболочку.

• Броня из двух стальных оцинкованных лент принимает удары и давление грунта.

• Наружный покров из пропитанной пряжи от 2 мм.

Технические характеристики кабеля ААБл

Параметры марки задает класс напряжения:

Общие для всех классов параметры — температура эксплуатации от −50 до +50 °C, монтаж без прогрева от 0 °C, влажность до 98 % при +35 °C, минимальный радиус изгиба 25 наружных диаметров, класс пожарной безопасности О1.8.2.5.4, срок службы не менее 30 лет.

Востребованные типоразмеры

Ходовая часть линейки — трехжильные сечения на 10 кВ:

Диаметр и масса зависят от ТУ конкретного завода, под расчет транспорта их сверяют по паспорту партии.

Преимущества кабеля ААБл

• Алюминиевая оболочка втрое легче свинцовой, на километре это экономит от двух до трех тонн и сокращает счет за перевозку

• Броня из стальных лент позволяет вести линию прямо в траншее, без труб, лотков и блоков

• ГОСТ нормирует не менее 30 лет, реальный срок службы бумажных линий часто вдвое больше

• Поврежденный участок вырезают и вставляют соединительными муфтами, менять всю строительную длину не нужно

Но марка не подходит для трасс с блуждающими токами, требует радиуса в 25 диаметров и ограничена перепадом высот, а на морозе барабан нужно прогревать.

Область применения

Марка передает и распределяет электроэнергию в стационарных установках сетей до 10 кВ частотой 50 Гц:

• траншеи в грунте низкой и средней коррозионной активности, без блуждающих токов и растягивающих усилий

• кабельные сооружения, коллекторы и цеха — одиночной прокладкой, групповая требует пассивной огнезащиты

• эстакады и мостовые переходы — броня выдерживает вибрацию и механику

• распределительные сети предприятий — вводы на цеховые подстанции, связки между РП, резервные линии

• районы с умеренным и холодным климатом — диапазон от −50 до +50 °C

Четырехжильные исполнения существуют только на 1 кВ, где четвертая жила служит нулевым проводником. В сетях 6 и 10 кВ с изолированной нейтралью ноль не нужен, поэтому там линейка трехжильная.

Условия прокладки и эксплуатации

Раскатывать кабель разрешено от 0 °C. В мороз барабан прогревают заранее, иначе пропитанная бумага дубеет и рвется на изгибе. Радиус поворота выдерживают не меньше 25 наружных диаметров — алюминиевая оболочка на резком изгибе гофрируется, а под гофрой рвется бумага.

Перепад высот по трассе ограничен, и норма зависит от класса напряжения — 25 м на единице, 20 м на шестерке, 15 м на десятке. Причина в вязкой пропитке — она медленно сползает к нижней точке, верхний участок остается на обедненной бумаге и со временем пробивается. Обойти ограничение помогают стопорные муфты, а на сечениях до 185 мм² — нестекающее исполнение ЦААБл.

Разделанный конец бумага не прощает. Влагу из воздуха она набирает за считанные часы, поэтому муфту ставят сразу. Хранят и перевозят кабель только на барабанах, диаметр шейки барабана ГОСТ привязывает к минимальному радиусу изгиба.

ГОСТ ААБл

• ГОСТ 18410-73. Кабели силовые с пропитанной бумажной изоляцией. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 24641-81. Оболочки кабельные. Свинцовые и алюминиевые. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ААБл

• ААБ2л — бумажная пропитанная изоляция, алюминиевая оболочка, ленточная броня; в подушке — два слоя пластмассовых лент.
• ЦААБл — бумажная нестекающая изоляция, алюминиевая оболочка, ленточная броня.
• ЦААБ2л — как выше, но с двойным слоем пластмассовых лент в подушке.
• АСБл — бумажная изоляция (нестекающая), свинцовая оболочка, ленточная броня.
• ЦАСБ2л — бумажная изоляция с церезином, свинцовая оболочка, ленточная броня.
• ААБв — бумажная изоляция на нестекающем составе, ленточная броня.

Сертификаты на кабель ААБл

Каждая партия проходит приемо-сдаточные испытания на заводе — проверяют конструктивные размеры, сопротивление жилы и изоляции, выдерживаемое напряжение и тангенс угла диэлектрических потерь. На отгрузке выдается паспорт качества и сертификаты, оформленные по ГОСТ 18410-73 и в системе ТР ТС ЕАЭС. Гарантийный срок эксплуатации по ГОСТ составляет 4,5 года со дня ввода в работу.

Купить кабель ААБл 3х120 в РКБ

Цена ААБл кабеля определяется сечением, классом напряжения, конструкцией жилы, и объемом партии. Точную стоимость и остаток менеджер РКБ подтверждает на день обращения. Ходовые позиции лежат на складе, редкие исполнения поставляем под заказ прямо с завода.

Отгружаем кабель из каталога от одного барабана по России и ЕАЭС. Оплаченный заказ отправляем со склада в Северо-Западном регионе в тот же день, крупные объемы разбиваем по графику стройки и держим в резерве под договор. Документы оформляем через ЭДО. При необходимости с выбором сечения и муфт помогут определиться менеджеры компании.
