Кабель ААБл 3х120

Силовой кабель ААБл 3х120 — трехжильная бронированная марка с алюминиевыми жилами в пропитанной бумаге, алюминиевой оболочке и стальных лентах брони. Основной класс напряжения — 10 кВ, ток в земле 218 А. Сечение 120 мм² применяют на подстанциях средней мощности и отпайках от магистралей. На складе РКБ всегда в наличии ходовое исполнение — ААБл 3х120ож-10кВ, позиции от Москабеля, Камкабеля, Рыбинсккабеля и Сарансккабеля.

Расшифровка маркировки ААБл 3х120

Марка читается по слоям, от жилы к наружному покрову:

• А — алюминиевая токопроводящая жила

• А — алюминиевая оболочка

• Б — броня из двух стальных оцинкованных лент

• л — слой пластмассовых лент в подушке под броней

• 3х120 — три жилы сечением 120 мм² каждая

Класс напряжения дописывают через дефис, полная запись — ААБл 3х120-10. В сметах и старых прайсах попадается ААБлу 3х120. Буква «у» обозначала жилу с повышенной температурой нагрева, ее ввели изменением № 3 к ГОСТ 18410-73 и позже исключили. У ААБлу 3х120 технические характеристики те же, что у обычной марки — совпадают и допустимый ток, и сопротивление жилы.

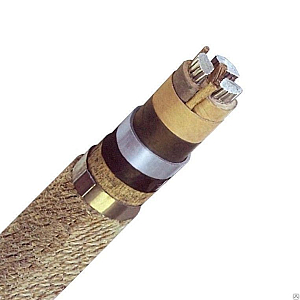

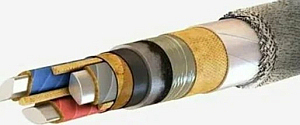

Конструкция кабеля ААБл 3х120

Три алюминиевые жилы по 120 мм² уплотнены до секторной формы и скручены в общий сердечник. Сектор убирает пустоты между жилами, за счет чего наружный диаметр выходит меньше, чем при круглой скрутке. Исполнений два — однопроволочное (ож) и многопроволочное. Моножила дешевле и жестче, многопроволочная мягче на изгибе.

Каждую жилу обматывают пропитанной бумагой толщиной 2,75 мм, поверх скрутки ложится поясная изоляция 1,25 мм, промежутки забивают бумажными жгутами. Вязкая маслоканифольная пропитка вытесняет воздух из пор бумаги, и в диэлектрике не зарождаются частичные разряды, которые за годы разрушают изоляцию изнутри. Поверх поясной изоляции обязателен экран из электропроводящей бумаги — на десятке электрическое поле у кромок секторов неоднородно, и экран его выравнивает.

Скрутку запирает герметичная алюминиевая оболочка по ГОСТ 24641-81. Алюминий втрое легче свинца и прочнее механически, поэтому оболочка преграждает путь влаге и принимает давление грунта. Обратная сторона — жесткость, из-за которой радиусы поворотов закладывают шире. Замыкает конструкцию защитный покров типа «Бл» по ГОСТ 7006-72 — подушка от 1,5 мм из битума, полиэтилентерефталатной ленты и крепированной бумаги, две стальные ленты от 0,5 мм и наружный покров из пропитанной пряжи от 2 мм.

Технические характеристики кабеля ААБл 3х120

Температуры нагрева ГОСТ 18410-73 разводит по типу пропитки. В таблице приведены нормы для вязкого маслоканифольного состава. Для кабелей на составах с полиэтиленовым воском нормы строже — до +60 °C длительно и +80 °C в случае перегрузки.

Вес и строительная длина

Вес 1 метра кабеля ААБл 3х120 около 3,85 кг, километр весит примерно 3,85 тонны. Цифра может варьироваться в пределах 3700–3900 кг/км от завода к заводу, поскольку допуски на оболочку, подушку и покров каждый закладывает по своим ТУ. Под расчет техники массу сверяют по паспорту партии.

Строительную длину для сечения 120 мм² на 10 кВ ГОСТ задает не менее 250 м. Для тоннелей и каналов нижняя граница 400 м. Полный барабан такой длины весит около полутора тонн без учета самой катушки, поэтому для разгрузки нужен кран или манипулятор.

Сопротивление жилы и потери напряжения

• Электрическое сопротивление самой жилы постоянному току по ГОСТ 22483 составляет 0,253 Ом/км.

• Расчетное активное сопротивление кабеля на переменном токе чуть выше, 0,258 Ом/км, — сказываются скрутка и поверхностный эффект.

• Индуктивное сопротивление на 10 кВ равно 0,081 Ом/км, его задает взаимное расположение жил.

По этим цифрам считают потерю напряжения на трассе. На километре линии при токе 218 А и коэффициенте мощности 0,9 теряется около 100 В, порядка 1% от номинальных 10 кВ.На коротких трассах запас по потерям остается большим, и сечение подбирается по нагреву. На длинных плечах потери упираются в норматив раньше, чем жила выходит на свой ток, и сечение поднимают до ААБл 3х150 или выше.

Допустимые токовые нагрузки

Жила 120 мм² рассчитана на 218 А в земле и 234 А на воздухе. Значения относятся к одиночной линии в расчетных условиях — грунт средней влажности, траншея 0,7 м, земля 15 °C, воздух 25 °C. Если условия конкретно по вашей трассе отличаются, ток пересчитывают понижающими коэффициентами по ПУЭ.

Например:

• сухой песок и каменистая почва — прогреваются сильнее нормальной почвы, коэффициент 0,75, около 164 А вместо 218 А

• соседи по траншее — четырем кабелям в свету 100 мм соответствует 0,80, около 174 А

• температура земли выше расчетной — отдельный коэффициент по фактическим замерам

Коэффициенты перемножаются, поэтому в плотном пучке на сухом грунте от паспортных 218 А остается около 130 А. Когда расчет упирается в потолок, поднимаются на ступень выше.

Основные исполнения силового кабеля ААБл 3х120

Внутри марки заводы выпускают несколько вариантов:

• ААБл 3х120ож-10кВ — однопроволочные жилы, самое ходовое исполнение на складе

• ААБл 3х120-10 с многопроволочной жилой — мягче на поворотах, применяется на трассах со сложной геометрией

• ААБл 3х120-6 — то же сечение на класс 6 кВ, ток в земле выше, 243 А

• ЦААБл 3х120 — нестекающая пропитка для вертикальных и наклонных участков без ограничения перепада

Токовая нагрузка внутри одного класса напряжения у всех исполнений одинакова, ее определяют сечение и материал жилы.

Область применения и условия эксплуатации

Марка передает и распределяет электрическую энергию в стационарных установках напряжением до 10 кВ частотой 50 Гц.

Типовые задачи:

• питание трансформаторных подстанций 10/0,4 кВ средней мощности

• отпайки от магистральных линий к отдельным цехам и корпусам

• перемычки между распределительными пунктами и резервные вводы

• кабельные сооружения, коллекторы и производственные помещения одиночной прокладкой

• траншеи в грунте низкой и средней коррозионной активности без блуждающих токов и растяжения

Головные участки и питание крупных потребителей требуют сечения потяжелее — ААБл 3х240 с током 314 А в земле. Алюминиевая оболочка чувствительна к электрохимии, поэтому трассы вдоль трамвая, метро и электрифицированной железной дороги марке противопоказаны — тяговый ток возвращается по земле и разъедает металл в точке выхода.

Прокладка и монтаж кабеля

Раскатка без прогрева разрешена от 0 °C, в мороз барабан прогревают заранее, иначе пропитанная бумага теряет эластичность и трескается на первом повороте. Радиус выдерживают не меньше 25 наружных диаметров, для 49,4 мм это примерно 1235 мм. Алюминиевая оболочка жестче свинцовой и на резком изгибе гофрируется, а под гофрой рвется бумага.

Разность уровней между высшей и низшей точками трассы удерживают в пределах 15 м. На большем перепаде вязкая пропитка стекает вниз, верхний участок обедняется и пробивается — для таких трасс существует ЦААБл. Муфту герметизируют сразу после разделки, поскольку открытая бумага впитывает влагу из воздуха за считанные часы. Хранят и перевозят кабель только на барабанах.

Купить кабель ААБл 3х120 в РКБ

ААБл 3х120 10 купить можно со склада или под заказ прямо с завода. Стоимость метра складывается из конструкции жилы, класса напряжения, производителя и объема партии, поэтому цену и остаток менеджер подтверждает на день обращения.

Отгружаем кабель ААБл от одного барабана по России и ЕАЭС, метраж отматываем под проект. Каждую партию сопровождает паспорт качества завода и сертификаты по ГОСТ 18410-73 и системе ТР ТС ЕАЭС. Оплаченный заказ отгружаем со склада в Северо-Западном регионе в тот же день, объемные поставки разбиваем по графику стройки и держим в резерве под договор. Документы оформляем через ЭДО.
