Кабель ААБл 3х150

Кабель ААБл 3х150 — трехжильная марка на 10 кВ с алюминиевыми жилами в пропитанной бумаге, алюминиевой оболочке и стальной ленточной броне. Ток 246 А в земле используется на большинстве цеховых и городских подстанций.

Километр весит около 4,2 тонны — почти в полтора раза меньше свинцового аналога того же сечения, и на перевозке это заметно. На складе РКБ ходовое исполнение — ААБл 3х150(ож)-10кВ, позиции от Москабеля, Камкабеля, Рыбинсккабеля и Сарансккабеля.

Расшифровка маркировки и обозначения

Марка читается по слоям конструкции, от жилы наружу:

• А — алюминиевая токопроводящая жила

• А — алюминиевая оболочка

• Б — броня из двух стальных оцинкованных лент

• л — слой пластмассовых лент в подушке под броней

• 3х150 — три жилы сечением 150 мм² каждая

Класс напряжения дописывают через дефис, поэтому полная запись выглядит как ААБл 3х150-10. В сметах и старых проектах встречается кабель ААБлу 3х150, где «у» отмечала жилу с повышенной температурой нагрева. Индекс появился с изменением № 3 к ГОСТ 18410-73, а после перехода заводов на усовершенствованную конструкцию его отменили. Характеристики ААБлу 3х150 совпадают с текущей маркой полностью.

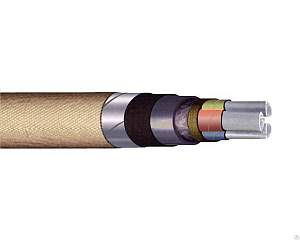

Конструкция кабеля ААБл 3х150

Три алюминиевые жилы по 150 мм² скручены в общий сердечник и уплотнены до секторной формы. Сектор убирает пустоты между жилами, поэтому наружный диаметр выходит меньше, чем при круглой скрутке. Жила выпускается однопроволочной (ож) и многопроволочной — первая жестче и дешевле, вторая мягче на изгибе.

Каждую жилу обматывают пропитанной бумагой толщиной 2,75 мм, поверх скрутки ложится поясная изоляция 1,25 мм, пустоты забивают бумажными жгутами. Вязкая маслоканифольная пропитка вытесняет воздух из пор, и в диэлектрике не зарождаются частичные разряды, которые за годы съедают изоляцию изнутри. Поверх поясной изоляции обязателен экран из электропроводящей бумаги — на десятке поле у кромок секторов заметно неоднородно, и экран его выравнивает.

Скрутку запирает герметичная алюминиевая оболочка по ГОСТ 24641-81. Алюминий втрое легче свинца и прочнее механически, поэтому оболочка герметизирует бумагу и одновременно принимает давление грунта. Обратная сторона — жесткость, из-за которой радиусы на трассе закладывают шире. Замыкают конструкцию защитный покров типа «Бл» по ГОСТ 7006-72 — подушка от 1,5 мм из битума, лавсановой ленты и крепированной бумаги, две стальные ленты брони от 0,5 мм и наружный покров из пропитанной пряжи от 2 мм.

Технические характеристики кабеля ААБл 3х150

Температуры нагрева жил ГОСТ 18410-73 различает по типу пропитки. Значения в таблице относятся к вязкому маслоканифольному составу, которым пропитана марка. Для кабелей на составах с полиэтиленовым воском нормы ниже — +60 °C длительно и +80 °C на перегрузке.

Масса и диаметр на практике

Килограммы и миллиметры решают не меньше, чем амперы. Погонный метр весит около 4,23 кг, поэтому стандартный барабан на 300 м примерно 1,3 тонны без учета самой катушки — разгружать кабель нужно краном или манипулятором. Свинцовый аналог на этом же сечении переваливает за 6,5 тонны на километр, и разница в 2,3 тонны прямо ложится на счет за перевозку.

Диаметр 51,2 мм определяет габариты всей трассы. По нему рассчитывают ширину траншеи, сечение труб на переходах, шаг роликов на протяжке и, главное, минимальный радиус поворота — 1280 мм для алюминиевой оболочки. Цифры зависят от ТУ конкретного завода, поэтому под барабаны и подъемную технику их сверяют по паспорту партии.

Допустимые токовые нагрузки

Жила 150 мм² рассчитана на 246 А в земле и 264 А на воздухе. Значения относятся к одиночной линии в расчетных условиях — грунт средней влажности, траншея 0,7 м, земля 15 °C, воздух 25 °C. Если ваша трасса не соответствует этим условиям, ток пересчитывают понижающими коэффициентами по ПУЭ.

Например:

• сухой песок и каменистая почва — прогреваются сильнее нормальной почвы, коэффициент 0,75, около 184 А вместо 246 А

• соседи по траншее — четырем кабелям в свету 100 мм соответствует 0,80, около 197 А

• температура земли выше расчетной — отдельный коэффициент по фактическим замерам

Коэффициенты перемножаются, поэтому в плотном пучке на сухом грунте от паспортных 246 А остается около 150 А. Если расчет упирается в потолок, поднимаются на ступень — ААБл 3х240 пропускает уже 314 А в земле. Когда запас, наоборот, избыточен, экономнее спуститься к ААБл 3х120 с током 218 А.

Популярные исполнения

Внутри марки заводы выпускают несколько вариантов:

• ААБл 3х150(ож)-10кВ — однопроволочные жилы, самое ходовое исполнение на складе, дешевле и жестче

• ААБл 3х150-10 с многопроволочной жилой — мягче на поворотах, применяется на трассах со сложной геометрией

• ЦААБл 3х150 — нестекающая пропитка для вертикальных и наклонных участков без ограничения перепада

• ААБл 3х150-6 — то же сечение на шестерку, ток в земле выше, 275 А

• ААБл 3х150-1 — исполнение на 1 кВ, ток в земле 281 А

Область применения и условия эксплуатации

Кабель силовой ААБл 3х150 передает и распределяет электрическую энергию в стационарных установках напряжением до 10 кВ частотой 50 Гц. По месту в схеме сечение попадает на среднее звено — не головной ввод и не последняя ветка.

Типовые задачи марки ААБл 10 3х150:

• питание цеховых трансформаторных подстанций 6/0,4 кВ и распределительных пунктов

• отпайки от магистральных линий к отдельным корпусам и участкам

• кабельные сооружения, коллекторы и производственные помещения одиночной прокладкой

• траншеи в грунте низкой и средней коррозионной активности без блуждающих токов

• районы с умеренным и холодным климатом, диапазон от −50 до +50 °C

Алюминиевая оболочка чувствительна к электрохимии, поэтому трассы вдоль трамвая, метро и электрифицированной железной дороги для укладки этой марки не подходят (тяговый ток возвращается по земле и разъедает металл в точке выхода).

Прокладка и монтаж

Раскатка без прогрева разрешена от 0 °C, в мороз барабан прогревают заранее, иначе пропитанная бумага теряет эластичность и трескается на первом же повороте. Радиус выдерживают не меньше 1280 мм — алюминиевая оболочка жестче свинцовой и на резком изгибе гофрируется, а под гофрой рвется бумага.

Разность уровней между высшей и низшей точками трассы удерживают в пределах 15 м. На большем перепаде вязкая пропитка стекает вниз, верхний участок обедняется и пробивается — для таких трасс существует ЦААБл. Муфту герметизируют сразу после разделки, поскольку открытая бумага впитывает влагу из воздуха за считанные часы. Хранят и перевозят кабель только на барабанах.

Купить кабель ААБл 3х150 в РКБ

Полная линейка сечений и исполнений кабеля ААБл всегда есть в наличии или под заказ с завода. Стоимость метра зависит от конструкции жилы, класса напряжения, производителя и объема партии, поэтому цену и остаток менеджер подтверждает на день обращения.

Отгружаем от одного барабана по России и ЕАЭС, метраж отматываем под проект. Каждую партию сопровождает паспорт качества завода и сертификаты по ГОСТ 18410-73 и системе ТР ТС ЕАЭС. Склады в Северо-Западном регионе и филиальная сеть позволяют отгрузить оплаченный заказ в тот же день, а объемные поставки разбиваем по графику. Документы оформляем через ЭДО. Если нужна помощь с выбором, проконсультируйтесь с нашими менеджерами.
