Кабель ААБл 3х240

Кабель ААБл 3х240 — верхняя ступень трехжильной бумажной линейки. Больше 240 мм² ГОСТ 18410-73 для этой марки не предусматривает. Конструкция стандартная для серии — алюминиевые жилы в пропитанной бумаге, герметичная алюминиевая оболочка и броня из стальных лент. На складе РКБ всегда в наличии ходовое исполнение — ААБл 3х240(ож)-10кВ, продукция от Москабеля, Камкабеля, Рыбинсккабеля и Сарансккабеля.

Расшифровка маркировки ААБл 3х240

Каждая буква отвечает за свой слой:

• А — алюминиевая токопроводящая жила

• А — алюминиевая оболочка

• Б — броня из двух стальных оцинкованных лент

• л — слой пластмассовых лент в подушке под броней

• 3х240 — три жилы сечением 240 мм² каждая

Класс напряжения дописывают через дефис, поэтому в спецификации марка выглядит как ААБл 3х240-10 или ААБл 3х240-6. Если в документах попался кабель ААБлу 3х240, менять ничего не придется. Буква «у» отмечала жилу с повышенной температурой нагрева, ее ввели изменением № 3 к ГОСТ 18410-73 и позднее убрали. Характеристики ААБлу 3х240 и текущей марки совпадают.

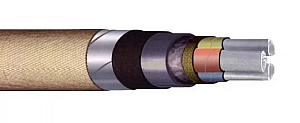

Конструкция кабеля ААБл 3х240

Сверху наружный покров из пропитанной кабельной пряжи толщиной от 2 мм. Под ним лежат две стальные оцинкованные ленты брони от 0,5 мм, они принимают удар лопаты и давление засыпки. Дальше подушка защитного покрова типа «Бл» по ГОСТ 7006-72 — не тоньше 1,5 мм, из битума, полиэтилентерефталатной ленты и крепированной бумаги. Именно эта лента и зашифрована буквой «л». Без нее броня продавливала бы битум и садилась на оболочку.

Далее идет алюминиевая оболочка по ГОСТ 24641-81. Ее задача двойная — не пустить влагу к бумаге и удержать пропиточный состав внутри. Под оболочкой лежит экран из электропроводящей бумаги, обязательный для 6 и 10 кВ, а за ним поясная изоляция и три секторные жилы по 240 мм². На десятке толщина фазной бумаги составляет 2,75 мм, поясной — 1,25 мм. Промежутки между жилами забиты бумажными жгутами. Вся бумага пропитана вязким маслоканифольным составом.

Технические характеристики кабеля ААБл 3х240

Температуры даны для вязкой маслоканифольной пропитки. Для составов с полиэтиленовым воском ГОСТ 18410-73 задает нормы строже — на десятке +60 °C длительно и +80 °C на перегрузке.

Вес и диаметр

Метр десятки весит около 5,45 кг, метр шестерки — примерно 5,3 кг. Разница набегает на толщине изоляции — 2,75 мм против 2,0 мм на каждой жиле разносят и диаметр, и массу. Заводы расходятся в пределах 5300–5600 кг/км, потому что допуски на оболочку, подушку и покров каждый закладывает по своим ТУ, так что перед заказом транспорта массу сверяют по паспорту партии.

Диаметр 62–64 мм — это самый толстый кабель бумажной серии. Минимальный радиус поворота получается от 1550 мм, ширина траншеи и диаметр протяжных роликов считаются от этого ориентира.

Допустимые токовые нагрузки

Паспортные 314 А в земле и 347 А на воздухе получены для одиночной линии в стандартных расчетных условиях — грунт средней влажности, глубина 0,7 м, земля 15 °C, воздух 25 °C. В случае отклонения любого из условий используется понижающий коэффициент по ПУЭ.

Снижает ток:

• сухой песок или каменистая почва — тепло отводится хуже, коэффициент 0,75, остается около 236 А

• четыре линии в одной траншее в свету 100 мм — коэффициент 0,80, около 251 А

• земля теплее расчетных 15 °C — коэффициент по фактическому замеру

Множители накладываются друг на друга, и на сухом грунте в плотном пучке от 314 А остается порядка 190 А. Особенность верхнего сечения в том, что запас взять неоткуда — линейка на 240 мм² заканчивается. Поэтому нагрузку либо распускают на две параллельные линии, либо разносят кабели в траншее пошире, либо закладывают послеаварийный режим. Отдельно линию проверяют на короткое замыкание. Жила 240 мм² выдерживает 20,56 кА одну секунду, дальше изоляция перешагивает +200 °C.

Основные исполнения

Заводы выпускают несколько вариантов одного сечения:

• ААБл 3х240(ож)-10кВ — однопроволочная жила, самое ходовое исполнение на складе

• ААБл 3х240-10 с многопроволочной жилой — мягче на изгибе, применяется на трассах со сложной геометрией

• ААБл 3х240(ож)-6кВ и ААБл 3х240-6 — то же сечение на шестерку, ток выше на 12 %

Нестекающего исполнения у этого сечения нет — ЦААБл по ГОСТ 18410-73 выпускается только до 185 мм². Вертикальные трассы с перепадом больше 15 м прокладывают со стопорными муфтами.

Область применения

Марка передает и распределяет электроэнергию в стационарных установках напряжением до 10 кВ частотой 50 Гц. Сечение 240 мм² применяют на объектах, где мощность считают мегаваттами:

• горно-обогатительные комбинаты и карьеры — питание дробильных и обогатительных корпусов

• металлургия и прокат — вводы на печные и станные подстанции с тяжелым пусковым током

• водоканалы и насосные станции — магистрали к машинным залам первого подъема

• городские РП и ЦРП — головные питающие линии от центров питания

• крупные производственные площадки — связки между распределительными пунктами и резервные вводы

Ограничение у марки одно, и оно жесткое. Алюминиевая оболочка разрушается блуждающими токами, поэтому трассы рядом с трамваем, метро и электрифицированной железной дорогой отпадают — тяговый ток возвращается по земле и электрохимически съедает металл в точке выхода. В данном случае нужна свинцовая оболочка.

Если расчетный ток заметно ниже 314 А, можно выбрать ААБл 3х150, который выдерживает 246 А, или ААБл 3х120 — 218 А.

Условия прокладки и эксплуатации

Тянуть кабель разрешено от 0 °C и выше. Ниже нуля барабан предварительно прогревают, иначе пропитанная бумага дубеет и рвется на первом же изгибе. Радиус поворота — от 25 наружных диаметров, для 62 мм это порядка 1550 мм, и на таком сечении требование становится главным ограничителем при проектировании углов траншеи.

Перепад высот по трассе для десятки ограничен 15 метрами. Причина в физике пропитки — вязкий состав медленно сползает к нижней точке, верхний участок остается на обедненной бумаге и однажды пробивается. У шестерки норма до 20 метров.

Влагу из воздуха бумага она набирает за часы, поэтому муфту ставят сразу после разделки. Перевозка и хранение — исключительно на барабанах.

Купить кабель ААБл 3х240 в РКБ

Цена кабеля ААБл 3х240 10 кВ зависит от конструкции жилы, завода-изготовителя и объема партии, поэтому итоговую стоимость и остаток менеджер РКБ подтверждает на день обращения.

Отгружаем кабель ААБл от одного барабана по России и ЕАЭС, метраж отматываем под проект. Каждую партию сопровождает паспорт качества и сертификаты по ГОСТ 18410-73 и системе ТР ТС ЕАЭС. Оплаченный заказ отправляем со склада в Северо-Западном регионе в тот же день, крупные объемы разбиваем по графику стройки и держим в резерве под договор. Документы оформляем через ЭДО.
