Кабель ААБл 3х240 6кВ
- Компания РКБ гарантирует высокое качество реализуемой продукции. Вся продукция имеет сертификаты соответствия и паспорта качества (ГОСТ Р, ОСТ, ТУ), запросить которые возможно через менеджеров компании.
- РКБ является партнером крупнейших заводов-изготовителей, поэтому в нашем ассортименте только сертифицированный кабель, в том числе аккредитованный ПАО «Россети».
- Предоставляем широкий спектр услуг склада (погрузка и разгрузка кабеля краном, ответственное хранение, перемотка, транспортировка кабеля).
Расшифровка маркировки ААБл 3х240 6 кВ
Обозначение читается слева направо, каждая буква отвечает за отдельный слой конструкции:
-
А — алюминиевая токопроводящая жила
-
А — алюминиевая оболочка
-
Б — броня из двух стальных оцинкованных лент
-
л — слой пластмассовых лент в подушке под броней
-
3х240 — три жилы сечением 240 мм² каждая
-
6 — номинальное напряжение, кВ
В старых проектах попадается обозначение ААБлу 3х240 6 кВ. Буква «у» появилась с изменением № 3 к ГОСТ 18410-73 и означала жилу с повышенной температурой нагрева, после перехода заводов на усовершенствованную конструкцию индекс отменили. Речь об одной и той же марке.

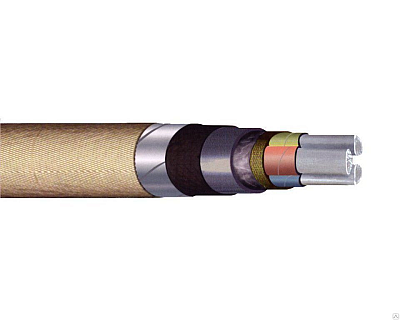

Конструкция кабеля ААБл 3х240 6 кВ
Конструкция собирается слоями, и каждый слой отвечает за свою задачу — от проведения тока до защиты от ковша экскаватора. Разберем по порядку, от жилы к наружному покрову.
Токопроводящие жилы
Сердцевину составляют три алюминиевые жилы по 240 мм² секторной формы. Сектор вместо круга уплотняет скрутку и уменьшает наружный диаметр, поэтому с круглыми жилами кабель вышел бы толще и тяжелее. Жила выпускается однопроволочной (ож) и многопроволочной из 30 уплотненных проволок. Моножила дешевле и жестче, а многопроволочная гнется мягче, значит и повороты в траншее проходит проще.
Изоляция и экран
Поверх жилы наматывается фазная бумага толщиной 2,0 мм, пропитанная вязким маслоканифольным составом, промежутки скрутки заполняются бумажными жгутами, сверху ложится поясная изоляция. Пропитка вытесняет воздух из пор бумаги, поэтому в толще диэлектрика не зарождаются частичные разряды, которые за годы эксплуатации разрушают изоляцию. На шестерке поверх поясной изоляции обязателен экран из электропроводящей бумаги — он выравнивает электрическое поле и снимает краевые напряженности на кромках секторов.
Алюминиевая оболочка
Дальше главное отличие марки — алюминиевая оболочка вместо свинцовой. Алюминий втрое легче свинца и прочнее механически, поэтому оболочка одновременно герметизирует бумагу от влаги и принимает часть давления грунта. Обратная сторона такого решения — жесткость. Алюминиевая труба сопротивляется изгибу сильнее свинцовой, а значит требует более плавных радиусов на трассе.
Подушка, броня и наружный покров
Под броней укладывается подушка из битума, крепированной бумаги и одного слоя пластмассовых лент, что и обозначает индекс «л». Лента разделяет битум и сталь, поэтому броня не продавливает подушку до оболочки. Замыкают конструкцию две стальные оцинкованные ленты толщиной от 0,5 мм и наружный покров из пропитанной пряжи.
Технические характеристики кабеля ААБл 3х240 6 кВ
|
Номинальное переменное напряжение, 50 Гц |
6 кВ |
|
Испытательное напряжение, 10 мин |
17 кВ |
|
Наружный диаметр |
58,2 мм |
|
Вес ААБл 3х240 6 кВ, 1 км |
~5300 кг |
|
Ток в земле / на воздухе |
351 / 389 А |
|
Активное сопротивление жилы, +20 °C |
0,129 Ом/км |
|
Индуктивное сопротивление |
0,071 Ом/км |
|
Сопротивление изоляции |
не менее 200 МОм·км |
|
Длительный нагрев жил |
+80 °C (для пропитки с полиэтиленовым воском +65 °C) |
|
Нагрев при перегрузке |
+105 °C (для пропитки с полиэтиленовым воском +90 °C) |
|
Нагрев при коротком замыкании |
+200 °C |
|
Температура эксплуатации |
−50…+50 °C |
|
Минимальный радиус изгиба |
1455 мм (25 наружных диаметров) |
|
Срок службы |
не менее 30 лет |
Диаметр и масса зависят от ТУ конкретного завода, поэтому цифры под расчет барабанов и подъемной техники уточняются по паспорту партии.
Допустимые токовые нагрузки
Справочные 351 А в земле и 389 А на воздухе относятся к одиночной линии в расчетных условиях — грунт средней влажности, траншея 0,7 м, земля 15 °C, воздух 25 °C. Если реальная трасса от этих условий отходит, ток пересчитывают понижающими коэффициентами по ПУЭ.
Например:
-
сухой песок и каменистая почва — прогреваются сильнее нормальной почвы, коэффициент 0,75, то есть 263 А вместо 351 А
-
соседи по траншее — четыре кабеля в свету 100 мм дают 0,80, около 281 А
-
температура земли и воздуха выше расчетной — отдельный коэффициент по фактическим замерам
Линию обязательно проверяют на короткое замыкание. Алюминиевая жила 240 мм² выдерживает 19,6 кА в течение секунды, дальше изоляция перегревается выше +200 °C и теряет свойства. Расчетный ток КЗ на объекте всегда сравнивают с этой величиной и по разнице выставляют время срабатывания защиты.
Область применения и условия эксплуатации
Марка предназначена для передачи и распределения электрической энергии в стационарных установках напряжением до 6 кВ частотой 50 Гц. Границу применения задает алюминиевая оболочка, чувствительная к электрохимии сильнее свинцовой.
Объекты и среды, где применяется кабель ААБл 6 3х240:
-
городские и заводские сети 6 кВ — питание цеховых подстанций 6/0,4 кВ, насосных, компрессорных
-
траншеи в грунте низкой и средней коррозионной активности — без блуждающих токов и растягивающих усилий
-
эстакады и мостовые переходы — броня и оболочка выдерживают вибрацию и механику
-
кабельные сооружения и цеха — одиночная прокладка без перегрева соседних линий
-
умеренный и холодный климат — рабочий диапазон от −50 до +50 °C
Вдоль трамвайных путей, метро и электрифицированной железной дороги тяговый ток возвращается по земле и в точке выхода из металлической оболочки запускает электрохимическую коррозию. На таких участках нужна свинцовая оболочка с усиленной подушкой — кабель АСБ2л 3х240.
Класс напряжения подбирается по сети объекта, поскольку шестерка и десятка того же сечения отличаются толщиной изоляции и диаметром, поэтому кабеленесущие системы под них считаются по-разному.
Прокладка и монтаж
Раскатка без предварительного прогрева разрешена от 0 °C, в мороз барабан прогревается заранее, иначе пропитанная бумага теряет эластичность и трескается на изгибе. Минимальный радиус поворота для алюминиевой оболочки составляет 25 наружных диаметров, то есть 1455 мм. Требование вдвое строже, чем у свинцовых марок, и определяет ширину углов траншеи и диаметр направляющих роликов.
Разность уровней между высшей и низшей точками трассы удерживается в пределах 20 м. На большем перепаде вязкий состав стекает вниз, верхний участок обедняется пропиткой и пробивается. Перепад больше 20 метров на этом сечении решают стопорными муфтами. Хранят и перевозят кабель только на барабанах.
Купить кабель ААБл 3х240 6 кВ в РКБ
В интернет-магазине РКБ купить кабель ААБл можно оптом и в розницу — со склада или под заказ напрямую с завода-изготовителя. Цена складывается из исполнения жилы, производителя и объема партии.
Работаем по всей России и ЕАЭС, заявка оформляется от одного барабана. Отмотаем нужный метраж, проверим паспорт качества и сертификаты, оформленные по ГОСТ 18410-73 и в системе ТР ТС ЕАЭС, и отгрузим со складов Северо-Западного региона либо через филиальную сеть.
Отгрузка ААБл 3х240 со склада возможна в день оплаты, а крупные партии комплектуем под график поставки объекта и резервируем под договор. Менеджеры подготовят пакет документов по ЭДО и проконсультируют по техническим вопросам выбора марки.
