Кабель ААБл 3х120ож-10кВ
- Компания РКБ гарантирует высокое качество реализуемой продукции. Вся продукция имеет сертификаты соответствия и паспорта качества (ГОСТ Р, ОСТ, ТУ), запросить которые возможно через менеджеров компании.
- РКБ является партнером крупнейших заводов-изготовителей, поэтому в нашем ассортименте только сертифицированный кабель, в том числе аккредитованный ПАО «Россети».
- Предоставляем широкий спектр услуг склада (погрузка и разгрузка кабеля краном, ответственное хранение, перемотка, транспортировка кабеля).
Кабель ААБл 3х120 ож-10кВ: исполнение и технические параметры

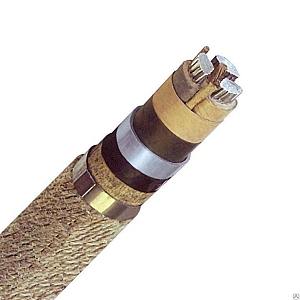

Кабель ААБл 3х120 ож-10кВ — трехжильный силовой кабель с алюминиевыми однопроволочными жилами сечением 120 мм², бумажной пропитанной изоляцией, алюминиевой оболочкой и броней из стальных лент. Номинальное напряжение — 10 кВ, частота переменного тока — 50 Гц.
При подборе данного исполнения учитывают расчетную нагрузку, длину кабельной линии, способ прокладки и условия эксплуатации. Основные параметры приведены в таблице ниже.
Особенности исполнения ААБл 3х120 ож-10кВ
Обозначение «ож» указывает на однопроволочные токопроводящие жилы. Кабель имеет бумажную пропитанную изоляцию, алюминиевую оболочку и броню из двух стальных лент. Эти конструктивные особенности необходимо учитывать при выборе кабельной арматуры, подготовке к монтажу и проверке совместимости с проектом.
Технические характеристики ААБл 3х120 ож-10кВ
| Параметр | Значение |
| Номинальное напряжение | 10 кВ |
| Частота | 50 Гц |
| Количество жил | 3 |
| Сечение жилы | 120 мм² |
| Материал токопроводящих жил | Алюминий |
| Исполнение жил | Однопроволочное (ож) |
| Испытательное напряжение | 25 кВ, 10 мин |
| Наружный диаметр | Около 49,4 мм |
| Масса 1 км | Около 3850 кг |
| Токовая нагрузка в земле / на воздухе | 218 / 234 А |
| Активное сопротивление при +20 °C | 0,258 Ом/км |
| Индуктивное сопротивление | 0,081 Ом/км |
| Сопротивление изоляции | Не менее 200 МОм·км |
| Ток односекундного короткого замыкания | 10,16 кА |
| Длительно допустимая температура нагрева жил | +70 °C |
| Температура при перегрузке | +90 °C |
| Температура при коротком замыкании | +200 °C |
| Температура эксплуатации | −50…+50 °C |
| Минимальный радиус изгиба | 1235 мм (25 наружных диаметров) |
| Допустимая разность уровней трассы | До 15 м |
| Срок службы | Не менее 30 лет |
Масса кабеля и расчет нагрузки
Ориентировочная масса ААБл 3х120 ож-10кВ составляет 3,85 кг на метр, или около 3850 кг на километр. Фактическое значение зависит от производителя и конструктивных допусков. При расчете транспортировки и погрузки следует ориентироваться на паспортные данные конкретной партии.
Указанная токовая нагрузка составляет 218 А при прокладке в земле и 234 А на воздухе. Эти значения нельзя применять без учета условий монтажа: допустимый ток зависит от температуры окружающей среды, характеристик грунта, взаимного расположения кабелей и других расчетных факторов.
Электрические параметры кабеля
Активное сопротивление при температуре +20 °C составляет 0,258 Ом/км, индуктивное — 0,081 Ом/км. Параметры используют при расчете падения напряжения и потерь электроэнергии. Итоговый расчет выполняют с учетом длины линии, нагрузки и условий эксплуатации.
Прокладка и эксплуатация
При монтаже ААБл 3х120 ож-10кВ необходимо соблюдать минимальный радиус изгиба и требования к разделке кабеля с бумажной пропитанной изоляцией. После вскрытия защитных слоев следует исключить попадание влаги и применять комплектующие, соответствующие параметрам кабельной линии.
Допустимую разность уровней трассы и возможность применения кабеля в конкретных условиях необходимо проверять по технической документации производителя и проектным требованиям.
Цена и поставка ААБл 3х120 ож-10кВ
Стоимость кабеля зависит от производителя, необходимого метража, объема партии и условий поставки. Для уточнения актуальной цены, наличия и срока отгрузки обратитесь к специалистам РКБ.
При заказе можно согласовать необходимое количество кабеля и комплект сопроводительной документации. Перед покупкой рекомендуется проверить соответствие характеристик конкретной партии требованиям проекта.
Другие исполнения кабеля ААБл 3х120
Если требуются другие исполнения или класс напряжения, сравните предложения в каталоге кабеля ААБл 3х120.
Полный ассортимент представлен в разделе кабель ААБл.
