АСБл 3×240 — кабель 10 кВ со свинцовой герметизацией и ленточной бронёй для грунта
Кабель АСБл 3×240–10 кВ — трёхжильный силовой кабель с бумажной пропитанной изоляцией, свинцовой герметичной оболочкой и стальной ленточной бронёй. Предназначен для прокладки в земле и коммуникациях с повышенными механическими воздействиями и рисками увлажнения. Наличие и цены смотрите в разделе АСБл в каталоге RKB.
Расшифровка маркировки
- А — алюминиевые токопроводящие жилы.
- С — свинцовая герметичная оболочка (повышенная влагонепроницаемость).
- Б — броня из стальных лент (защита от механических воздействий).
- л — ленточная броня (в отличие от проволочной).
- 3×240 — три жилы, сечение каждой 240 мм².
- 10 кВ — номинальный класс напряжения сети.

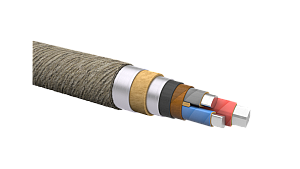

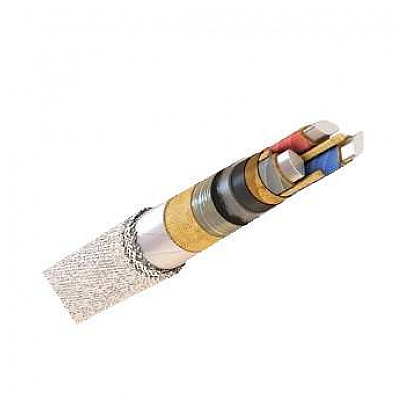

Конструкция по слоям
- Жилы: алюминиевые, секторные/круглые (в зависимости от исполнения), 3 шт × 240 мм².
- Изоляция жил: бумага электротехническая, пропитанная вязко-пластичной массой (ПБИ) с межфазными поясами.
- Поясная изоляция: дополнительная бумажная обмотка поверх скрутки жил.
- Связующие/защитные слои: подушка из битумированной пряжи/ленты.
- Свинцовая оболочка: цельнотянутая, обеспечивает продольную влагостойкость и герметичность.
- Подушка под броню: битумированная лента/джут.
- Броня: две стальные ленты (ленточная).
- Покров наружный: битум + антикоррозионный джутовый (или ПВХ-шерстяной) покров, иногда с противогнильной пропиткой.
Область применения
- Подземные кабельные линии 6–10 кВ: городские и промышленные сети, вводы в ТП/КТП, РП.
- Грунты разной коррозионной активности: свинцовая оболочка защищает от влаги и агрессивных сред.
- Трассы с механическими нагрузками: броня из стальных лент выдерживает уплотнение грунта и пересечения с коммуникациями.
- Кабельные сооружения: каналы, блоки, коллектора; допустима прокладка на эстакадах при защите от УФ/нагрева.
Технические характеристики (обобщённо; уточняются паспортом партии)
- Uном: 10 кВ, 50 Гц.
- Длительно допустимый нагрев жил: до ~70 °C (для ПБИ).
- Кратковременно при КЗ: до ~200 °C (расчёт по условиям термостойкости изоляции).
- Температура монтажа: обычно не ниже −10…−15 °C (рекомендуется подогрев ниже порога).
- Температура эксплуатации: ориентировочно −50…+50 °C.
- Минимальный радиус изгиба: порядка ≥25 D для бронёванных многожильных (по проекту и паспорту).
- Испытательные напряжения и tg δ: согласно нормам для бумажно-пропитанных КЛ 10 кВ.
- Масса и диаметр: зависят от конкретного исполнения; предоставляются в паспортных данных.
Преимущества АСБл для грунта
- Герметичность трассы: свинцовая оболочка защищает бумажную изоляцию от увлажнения.
- Механическая стойкость: ленточная броня воспринимает внешние нагрузки и локальные усилия.
- Надёжность сети 10 кВ: проверенная конструкция для длительной эксплуатации в подземных условиях.
- Экономичность: алюминиевые жилы снижают CAPEX при больших сечениях и протяжённых линиях.
Советы по проектированию и монтажу
- Учитывайте коррозионную активность грунта и предписывайте защитные меры (песчаная подушка, сигнальная лента, трубы на пересечениях).
- Соблюдайте радиус изгиба и тяговые усилия при протяжке; свинцовая оболочка чувствительна к вмятинам.
- Проектируйте муфты/оконцевания под бумажно-пропитанную изоляцию 10 кВ; выполняйте сушку и герметизацию по инструкции.
- Проверяйте переходные сопротивления и изоляцию после монтажа (ВЛИ, ВЧ-измерения по нормам).
Поставка и подбор
Для расчёта стоимости укажите длину секций, условия грунта, схему прокладки и комплект муфт/оконцеваний. Запросите КП и паспортные параметры в разделе АСБл — поможем подобрать сопутствующую арматуру и рассчитать сечения по падению напряжения/нагреву.
