Кабель ВВГнг-LS 1х300 — это одножильный силовой кабель с медной жилой сечением 300 мм², изоляцией и оболочкой из ПВХ-пластиката пониженной пожарной опасности. Он рассчитан на номинальное напряжение 1 кВ и применяется в сетях 0,4 кВ там, где по одной фазе нужно передать ток в несколько сотен ампер. Исполнение на 0,66 кВ для этого сечения не выпускается, поскольку ГОСТ 31996-2012 ограничивает его жилами до 50 мм².
В соответствии с правилами расшифровки маркировки ВВГнг, индекс LS указывает на пониженное дымо- и газовыделение, поэтому марка прокладывается пучками внутри зданий и в закрытых кабельных сооружениях. Одножильный ВВГнг 1х300 собирается в линию из трех, четырех или пяти отдельных кабелей, и такая схема упрощает монтаж на трассах с поворотами и ввод в щиты.
Характеристики ВВГнг-LS 1х300
Основные параметры определяют ГОСТ 31996-2012 и ГОСТ 22483, а наружный диаметр и масса зависят от технических условий конкретного завода. В таблице приведены нормативные значения и справочные данные по ТУ производителей:
| Параметр | Значение |
|---|---|
| Число жил | 1 |
| Сечение жилы | 300 мм² |
| Жила | медная многопроволочная уплотненная, 2 класс по ГОСТ 22483 |
| Сопротивление жилы постоянному току, +20 °C | не более 0,0601 Ом/км |
| Номинальная толщина изоляции | 2,4 мм |
| Номинальное напряжение | 1 кВ, 50 Гц |
| Наружный диаметр | около 29,6 мм, зависит от ТУ завода |
| Масса 1 км | около 3240–3270 кг, зависит от ТУ завода |
| Длительно допустимая температура жилы | +70 °C |
| Температура жилы в режиме перегрузки | +90 °C |
| Предельная температура жилы в режиме КЗ | +160 °C |
| Температура невозгорания в режиме КЗ | +350 °C |
| Допустимый ток односекундного КЗ | 33,49 кА |
| Температура эксплуатации | от −50 до +50 °C |
| Прокладка без подогрева | не ниже −15 °C |
| Минимальный радиус изгиба | 10 наружных диаметров, около 300 мм |
| Класс пожарной опасности ВВГнг(А)-LS | П1б.8.2.2.2 |
Допустимые токовые нагрузки ГОСТ 31996-2012 приводит для одножильных кабелей, уложенных треугольником вплотную. В сети переменного тока жила 300 мм² рассчитана на 591 А на воздухе с температурой +25 °C и на 539 А в земле с температурой +15 °C на глубине 0,7 м. В режиме перегрузки эти значения умножаются на 1,16 и 1,13, и допустимый ток увеличивается до 685 А и 609 А. Для линий постоянного тока стандартом допускается 760 А на воздухе и 845 А в земле.
Для организации логистики и монтажа учитывайте массу кабеля. Километр ВВГнг-LS 1х300 весит больше трех тонн, поэтому вес барабана на 500 метров вместе с тарой будет порядка 2 тонн. Для его разгрузки и размотки нужны погрузчик или кран и раскаточные домкраты. Усилие тяжения на трассе не должно превышать 50 Н на квадратный миллиметр сечения, для жилы 300 мм² это 15 кН.
Табличные токи относятся к одиночной линии. Если в лотке лежат несколько линий или кабель заведен в трубу, отвод тепла ухудшается, и допустимый ток уточняется проектом с понижающими коэффициентами.
Конструкция кабеля 1х300

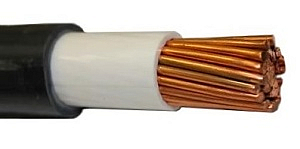

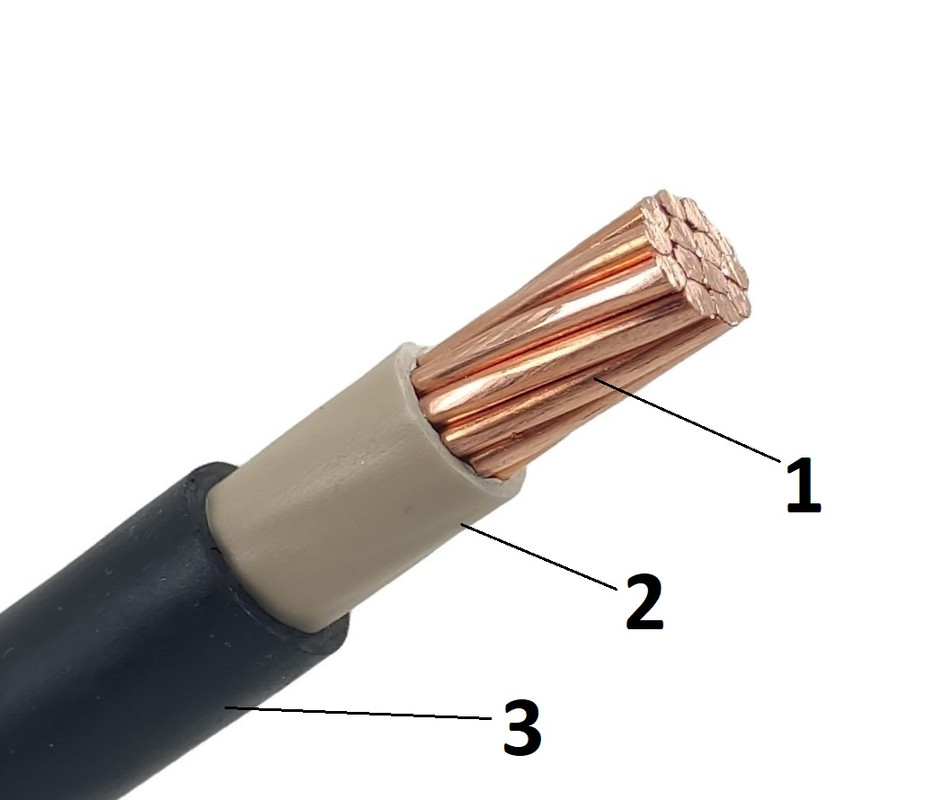

Токопроводящая жила скручивается из множества медных проволок и уплотняется, поэтому у сечения 300 мм² ее диаметр не превышает 23 мм, а сама жила сохраняет гибкость, достаточную для монтажа. Однопроволочной такая жила не бывает, стандарт допускает медную моножилу только до 50 мм². Поверх жилы выпрессовывается изоляция из ПВХ-пластиката пониженной пожарной опасности толщиной 2,4 мм. Наружная оболочка из того же класса пластиката защищает изоляцию от влаги и механического истирания, ее толщину завод указывает в ТУ, у распространенных исполнений она составляет около 1,9 мм.
У одножильного исполнения есть особенность, связанная с переменным током. Вокруг каждой фазы возникает переменное магнитное поле, которое наводит токи в стальных деталях рядом с кабелем и нагревает их. По этой причине ГОСТ запрещает бронировать одножильные кабели для сетей переменного тока стальной лентой. При монтаже действует то же правило, и фазы одной линии укладываются вместе треугольником или рядом, а одиночную фазу не заводят в стальную трубу и не охватывают замкнутым стальным хомутом.
Где применяется ВВГнг-LS 1х300
Жила 300 мм² на воздухе пропускает около 590 А, и трехфазная линия из таких кабелей в сети 380 В передает мощность порядка 400 кВА. Такие нагрузки характерны для головных участков распределительных сетей, поэтому кабель применяется на следующих объектах:
-
трансформаторные подстанции 0,4 кВ — вводы от трансформатора на главный распределительный щит
-
торговые и бизнес-центры — питающие линии ВРУ и магистрали на этажные щиты
-
промышленные предприятия — питание цеховых распределительных пунктов, компрессоров, чиллеров и крупных двигателей
-
больницы и дата-центры — линии к щитам гарантированного питания и дизель-генераторным установкам
-
жилые комплексы — вводы в ВРУ многоквартирных домов и подземных паркингов
Если расчетный ток превышает возможности одной жилы, на каждую фазу прокладываются два или три параллельных кабеля ВВГнг-LS 1х300. Большое сечение выбирают и для длинных линий, где падение напряжения важно удержать в допустимых пределах даже с умеренным током. Индекс LS разрешает прокладывать кабель внутри здания, включая кабельные помещения и технические этажи, одной маркой по всей трассе.
Как выбрать кабель ВВГнг-LS 1х300
Перед заказом нужно сверить параметры линии, от которых зависит, подходит ли сечение и сколько кабелей нужно на фазу:
-
напряжение сети — исполнение ВВГнг-LS на 1 кВ 1х300 подходит для сетей 380/220 В и 660 В
-
расчетная нагрузка — ток линии сравнивается с допустимым для выбранного способа прокладки с учетом соседних кабелей
-
способ прокладки — лоток, короб или кабельное сооружение, в грунте допускается только защитная труба или блок
-
длина линии — на длинной трассе сечение проверяется по падению напряжения
-
требования к исполнению — категория нг(А) или нг(В), климатическое исполнение, производитель и ТУ
Падение напряжения можно оценить на примере. Сопротивление жилы 300 мм² с рабочей температурой +70 °C составляет около 0,072 Ом/км, и на трехфазной линии длиной 100 метров с током 500 А падение составит около 6,2 В. Это примерно 1,6% от 380 В без учета индуктивной составляющей.
Обязательно учитывается нулевая жила. Для одножильной схемы N и PE прокладываются отдельными кабелями, и их сечение определяется проектом по нагрузке и условиям защиты. Под сечение 300 мм² подбираются медные наконечники и зажимы щитового оборудования. Если линия проходит по открытой эстакаде, где LS-исполнение не обязательно, вместо него можно выбрать кабель ВВГнг того же сечения.
